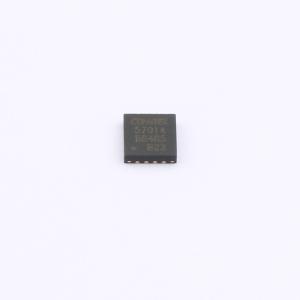

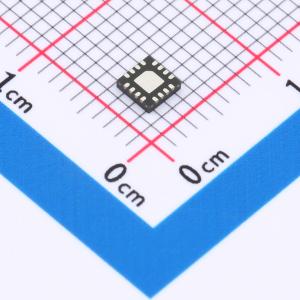

KTH5701AQ1QNS

低功耗、高精度 3D 霍尔传感器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 3D磁场输出,CORDIC算法,支持绝对位置检测,高精度16 bit ADC 输出支持按键检测,SPI & I2C接口,支持唤醒和测量,工作电压2.8V ~5.5V,工作温度-40C ~ +125C,符合AEC-Q100汽车标准,QFN3x3-16L封装
品牌名称: CONNTEK(昆泰芯)
商品型号: KTH5701AQ1QNS
商品编号: C25838713
商品封装: QFN-16L-EP(3x3)
包装方式: 编带
商品毛重: 0.17克(g)

商品参数

商品概述

KTH5701是一款数字输出的3D霍尔芯片，内部分别集成了X轴、Y轴和Z轴三个独立的霍尔传感器。信号链采用高精度运放通过16 bit ADC将模拟信号转换成数字输出。外部主机可以采用SPI或I2C两种模式读出测量数据。此外，在芯片内部集成了一个温度传感器用于磁场的温度补偿。 KTH5701支持持续感应模式、唤醒睡眠模式和单次测量模式等多种工作模式，适用于不同的应用场景。BUTT_OUT管脚用于检测磁铁与芯片之间的按键功能，并且也可以配置为Trigger模式，触发单次测量。同时，KTH5701集成了CORDIC算法，支持平面的角度输出（XY平面，XZ平面，YZ平面）。增加幅值修调寄存器，极大方便了在轴、离轴两种常见的旋钮应用场景。支持所选平面对应的磁场阈值检测（XY平面，XZ平面，YZ平面），同一芯片能同时进行旋钮、按键两种场景的检测。此产品具有高集成度和运用灵活的特点，广泛适用于各种应用场景。

商品特性

3D (X轴、Y轴、Z轴)磁场输出
CORDIC算法角度输出
XY轴典型工作范围 ±130mT
Z轴典型工作范围 ±80mT
T（温度）输出
支持绝对位置检测
XY、XZ、YZ轴平面角度输出
高精度16 bit ADC输出
支持按键检测功能
SPI或I2C可选通信接口
支持唤醒和测量触发模式
工作电压 2.8V~5.5V
IO供电电压可低至1.8V
工作温度 -40℃ ~ +125℃
符合AEC - Q100汽车标准

应用领域

旋钮&摇杆
线性位置检测
3D位置角度检测
非接触磁场测量低功耗磁编

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	3D磁传感器
	磁感量程(X,Y)	±130mT
	磁感量程(Z)	±80mT
	输出位数	16bit

	属性	参数值
	接口类型	SPI；I2C
	工作电压	2.8V~5.5V
	工作电流	4.89mA
	工作温度	-40℃~+125℃
