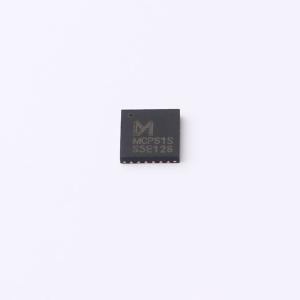

MCP61S
高频数字双端互电容处理器芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高频数字双端互电容处理器芯片,集成Arm®Cortex®-M0内核微处理器,可实现各种嵌入式感知处理算法,将原始振荡频率数值转换成电容值及液位、含水率、位移距离等物理量。电容测量范围1pF~1000pF,频率范围0.1MHz~20MHz,供电电压2.5V~5.5V,工作温度范围-40℃~+85℃,平均功耗12uA@1Hz,QFN24封装,广泛用于连续液位检测、水浸检测、物质介电检测等场景。
- 品牌名称
- Mysentech(敏源传感)
- 商品型号
- MCP61S
- 商品编号
- C25836888
- 商品封装
- QFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.0783克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电容传感IC | |
| 传感容量范围 | 1pF~1000pF | |
| 通道数 | 2 | |
| 有效分辨率(ENOB) | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.5V~5.5V | |
| 接口类型 | I2C;SPI | |
| 工作温度 | -40℃~+85℃ |
商品概述
MCP61系列是新一代电容传感微处理器SOC芯片,集成了双通道电容型模拟前端传感电路(AFCAP),可直接与被测物附近的差分电容极板相连,通过谐振激励并解算测量微小电容的变化。激励频率在0.1~20MHz范围内可配置,其频率测量输出为16bit数字信号,对应的电容感知最高分辨率为1fF。为了解决各行业的电容传感应用,SOC芯片集成了Arm Cortex-M0内核的微处理器,可实现各种嵌入式感知处理的算法,将原始的振荡频率数值,转换成电容值及液位、含水率、位移距离等具体物理量。此外,芯片的模拟前端还集成了温度传感电路,可用于进行温度补偿的传感场景。内置的16KB Flash存储器,2KB SRAM,可让开发者编写应用软件,并存储传感校准及应用数据。芯片同时集成了ADC、高级定时器、通用定时器、位基本定时器等硬件资源以及USART、SPI和I2C接口。
商品特性
- 电容检测前端
- 测量双端互电容
- 电容测量范围:1~1000pF
- 电容检测频率:0.1~20MHz
- 内核与系统
- 32-bit Arm Cortex-M0
- 工作频率可达48MHz
- 存储器
- 16KB Flash存储器
- 2KB SRAM
- 时钟、复位和电源管理
- 2.5V~5.5V供电
- 上电/断电复位(POR/PDR)、可编程电压监测器(PVD)
- 内嵌48MHz HSI高速振荡器
- 内嵌40KHz LSI低速振荡器
- 支持最高48MHz外部时钟输入(HSE,通过OSCIN引脚)
- 低功耗
- 多种低功耗模式,包括:睡眠(Sleep)、停机(Stop)和深度停机(Deep Stop)
- 平均功耗:12uA@1Hz
- 5个定时器
- 1个16位4通道高级控制定时器(TIM1)
- 1个16位4通道通用定时器(TIM3)
- 1个16位基本定时器(TIM14)
- 1个独立时钟的硬件看门狗定时器(IWDG)
- 1个Systick定时器:24位自减型计数器
- 11个快速I/O端口
- 所有I/O口可以映像到外部中断
- 所有端口均可输入输出电压不高于VDD的信号
- 3个通信接口
- 1个USART接口(支持SPI模式)
- 1个I2C接口
- 1个SPI接口
- 1个12位模数转换器(ADC),支持最快1μs转换时间(1MSPS采样率),配置5个外部通道和1个可采集内置参考电压的内部通道
- CRC计算单元
- 96位芯片唯一ID(UID)
- 调试模式
- 串行调试接口(SWD)接口
- 工作温度范围: -40°C~ +85°C
- QSOP24/QFN24封装可选
应用领域
- 连续液位检测
- 水浸检测
- 物质介电检测
