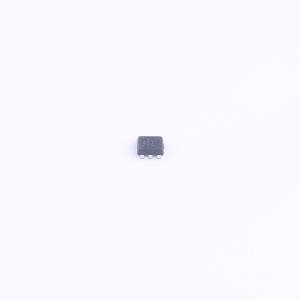

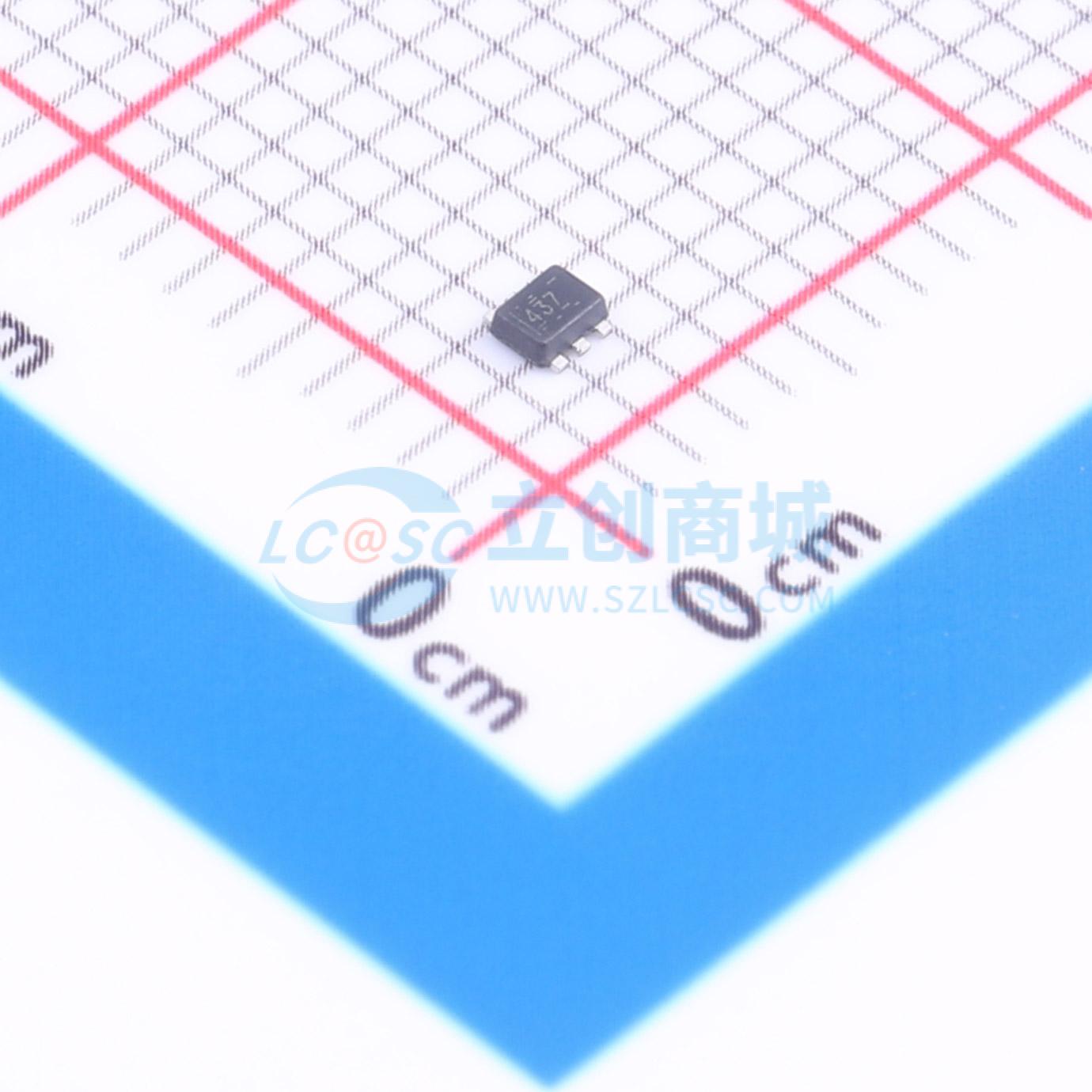

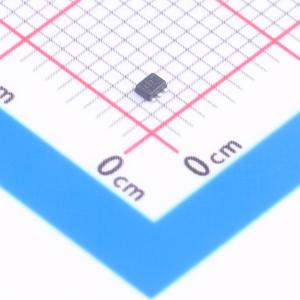

TPS628437DRLR

1.8V至5.5V、600mA、275nA Iq小型降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS62843是一款高效降压转换器，具有典型值为275nA的超低工作静态电流。该器件在禁用状态时具有4nA（典型值）关断电流。此器件采用DCS-Control技术，具有射频友好型低输出电压纹波，可以为无线电提供电源。
品牌名称: TI(德州仪器)
商品型号: TPS628437DRLR
商品编号: C25838674
商品封装: SOT-563
包装方式: 编带
商品毛重: 0.037666克(g)

商品参数

商品概述

TPS62843是一款高效降压转换器，具有典型值为275nA的超低工作静态电流。该器件在禁用状态时具有4nA（典型值）关断电流。此器件采用DCS - Control技术，具有射频友好型低输出电压纹波，可以为无线电提供电源。此器件采用1.5MHz的典型开关频率，可在低至100μA负载电流及以下的轻负载条件下提供高效率。通过将一个电阻器连接到VSET引脚，可选择3×18种预定义的输出电压，因此只需很少的无源器件即可将该系列器件用于各种应用。

商品特性

输入电压范围为1.8V至5.5V
0.4V至3.6V输出电压范围
275nA静态电流（典型值）
600mA输出电流
1%的输出电压精度
4nA关断电流（典型值）
输出放电
通过单个电阻器实现VSET引脚可选输出电压
专为小型无源器件而设计
1μH电感器
低至4μF COUT的有效电容
高电源抑制比(PSRR)（高达83dB）
在省电模式下具有低输出电压纹波
射频友好型快速瞬态DCS - Control
自动转换至无纹波100%模式
支持0603电感器和0402电感器
0.84mm²尺寸的微型6引脚0.35mm间距WCSP封装
采用WCSP封装，与TPS6280x系列 (1A) 引脚兼容
采用1.60mm × 1.60mm SOT563封装

应用领域

可穿戴电子产品
耳麦、耳机和耳塞
手机
医疗传感器贴片
助听器

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	1.8V~5.5V
	输出电压	1.8V
	输出电流	600mA
	开关频率	1.5MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	275nA
	开关管(内置/外置)	内置
	输出类型	固定
