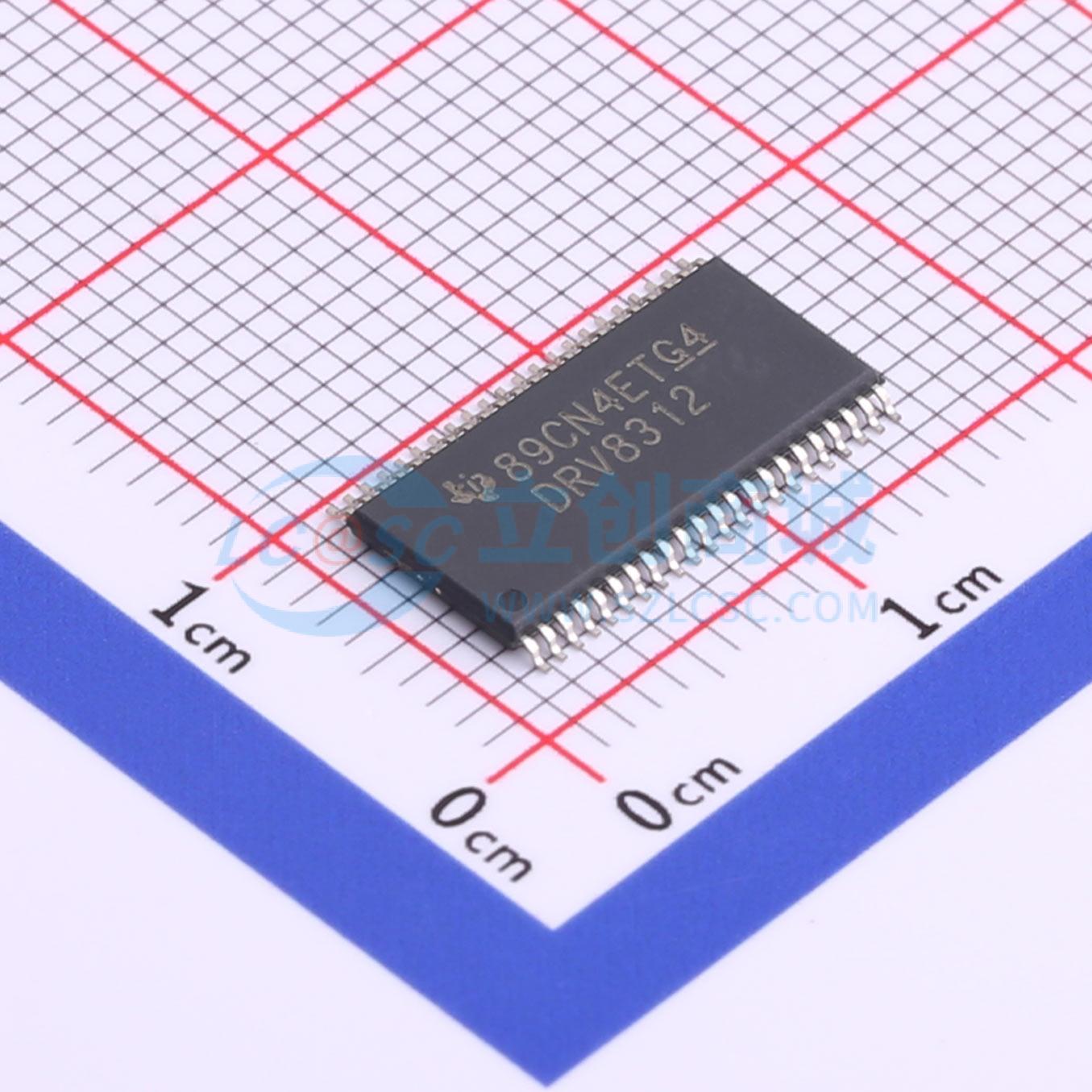

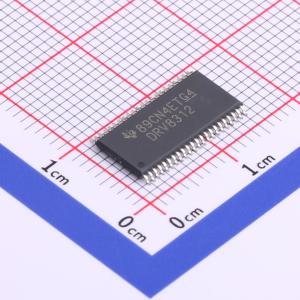

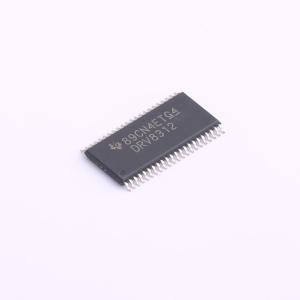

DRV8312DDWR

13.2V电机驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV8312 具有集成 FET、70V 最大电压、6.5A 峰值电流的三相电机驱动器
品牌名称: TI(德州仪器)
商品型号: DRV8312DDWR
商品编号: C290194
商品封装: HTSSOP-44-EP-6.1mm
包装方式: 编带
商品毛重: 0.53克(g)
立创商城设计参考: 无刷电机驱动-(4)48V以上供电-(2)2A~4A

商品参数

商品概述

DRV83x2 是具有高级保护系统的高性能、集成式三相电机驱动器。由于功率 MOSFET 的低 RDS(on) 和智能栅极驱动设计，这些电机驱动器的效率可高达 97%。凭借高效率、更小的电源和散热器等特性，此类器件非常适合节能应用。DRV83x2 需要两个电源，一个为 GVDD 和 VDD 提供 12V 电源，另一个为 PVDD 提供高达 50V 的电源。DRV83x2 可以在高达 500kHz 的开关频率下运行，同时仍保持精确控制和高效率。这些器件还具有创新的保护系统，可保护器件免受可能损坏系统的各种故障条件的影响。这些保护是短路保护、过流保护、欠压保护和两级过热保护。DRV83x2 具有限流电路，可防止器件在电机启动等负载瞬态期间关闭。一个可编程过流检测器可实现可调电流限值和保护级别以满足不同的电机需要。DRV83x2 的每个半桥都有独特的独立电源和接地引脚。借助这些引脚可以通过外部分流电阻提供电流测量，并支持具有不同电源电压要求的半桥驱动器。

商品特性

带低 RDS(on) MOSFET（T_J = 25°C 条件下为 80mΩ）的高效功率级（高达 97%）
运行电源电压高达 50V（绝对最大值 70V）
DRV8312（电源焊盘朝下）：高达 3.5A 的连续相电流（6.5A 峰值）
DRV8332（电源焊盘朝上）：高达 8A 的连续相电流（13A 峰值）
三相半桥独立控制
PWM 运行频率高达 500kHz
片内集成欠压、过温、过载和短路保护功能
可编程逐周期电流限制保护
针对每个半桥的独立电源和接地引脚
智能栅极驱动和交叉导电预防
无需外部缓冲器或肖特基二极管

应用领域

无刷直流 (BLDC) 电机
三相永久磁性同步电机
逆变器
半桥驱动器
机器人控制系统

优惠活动

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	无刷直流(BLDC)电机驱动芯片
	驱动类型	三相
	集成FET	是
	半桥数量	3
	输出电流	3.5A

	属性	参数值
	峰值电流	6.5A
	工作电压	10.8V~13.2V
	导通电阻	80mΩ
	静态电流(Iq)	6mA
	工作温度	-40℃~+85℃
