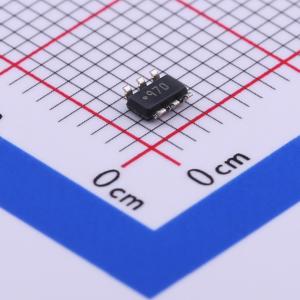

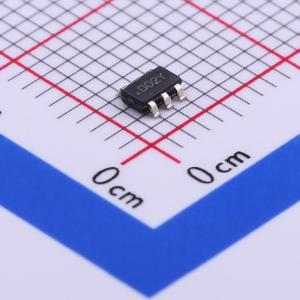

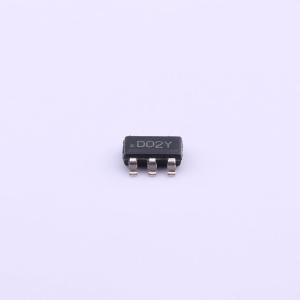

温馨提醒：图片仅供参考，商品以实物为准

LMR16006YDDCR

60V 0.6A 高效降压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMR16006 是一款 PWM DC/DC 降压调节器,输入电压范围为 4V 至 60V,适用于各种工业和汽车应用。它具有超低的 28μA 待机电流和 1μA 关断电流,适合电池供电系统。工作频率为 0.7MHz 和 2.1MHz,支持高占空比操作,内置补偿电路和软启动功能,具备过流和过温保护。
品牌名称: TI(德州仪器)
商品型号: LMR16006YDDCR
商品编号: C290195
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.043克(g)

商品参数

商品概述

LMR16006是一款PWM DC/DC降压稳压器。其输入电压范围宽，为4 V至60 V，适用于从工业到汽车等广泛的应用场景，可对未稳压电源进行功率调节。该稳压器在ECO模式下的待机电流为28 μA，适用于电池供电系统。超低的1 μA关断电流可进一步延长电池使用寿命。工作频率固定为0.7 MHz（X版本）和2.1 MHz（Y版本），允许使用小型外部元件，同时仍能实现低输出纹波电压。软启动和补偿电路均集成在内部，使该器件使用时所需的外部元件最少。LMR16006针对高达600 mA的负载电流进行了优化，典型反馈电压为0.765 V。该器件具备内置保护功能，如逐脉冲电流限制、热感应以及因功耗过大而关断等。LMR16006采用薄型SOT - 6L封装。

商品特性

ECO模式下超低28 μA待机电流
输入电压范围4 V至60 V
1 μA关断电流
支持高占空比操作
输出电流高达600 mA
0.7 MHz和2.1 MHz开关频率
内部补偿
高电压使能输入
内部软启动
过流保护
过温保护
整体解决方案尺寸小（SOT - 6L封装）
使用WEBENCH电源设计器基于LMR16006进行定制设计

应用领域

工业分布式电源系统
汽车
电池供电设备
便携式手持仪器
便携式媒体播放器

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~60V
	输出电压	765mV~55V
	输出电流	600mA
	开关频率	2.1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	28uA
	开关管(内置/外置)	内置
	输出类型	可调
