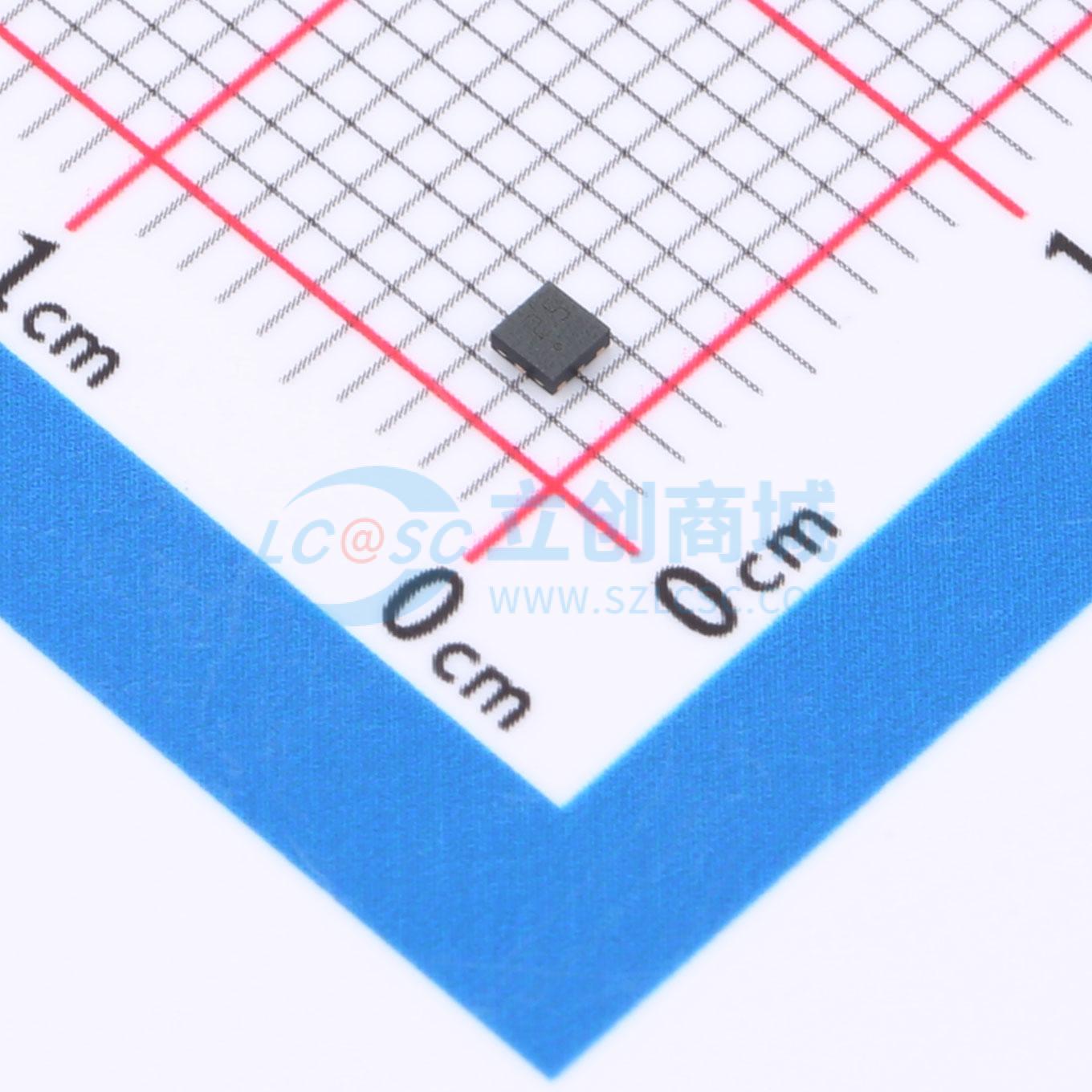

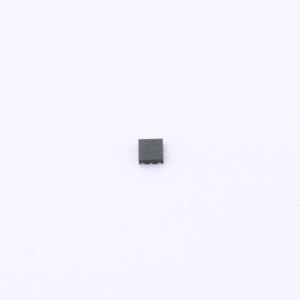

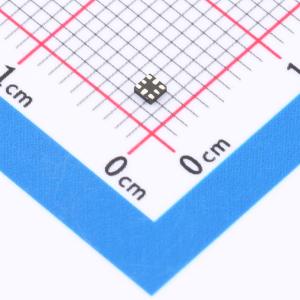

温馨提醒：图片仅供参考，商品以实物为准
TS3325AQPR
2.7V~5.5V 串联 3.9uA 30ppm/℃
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TS33系列低功耗电压基准源能够在较宽的温度范围（-40至+125°C）内提供稳定、精确的输出电压，初始精度达0.15%。超低工作电流是其在功率受限设计中的关键优势。此外，TS33在整个工作温度范围内非常稳定，适用于高精度应用
- 品牌名称
- ST(意法半导体)
- 商品型号
- TS3325AQPR
- 商品编号
- C2658848
- 商品封装
- UQFN-8(1.5x1.5)
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 固定 | |
| 工作电压 | 2.7V~5.5V | |
| 输出电压 | 2.5V | |
| 输出电流 | 5mA | |
| 精度 | ±0.15% |
| 属性 | 参数值 | |
|---|---|---|
| 温度系数 | 30ppm/℃ | |
| 电压基准类型 | 串联 | |
| 静态电流(Iq) | 3.9uA | |
| 噪声(0.1Hz-10Hz) | 57uVp-p | |
| 工作温度 | -40℃~+125℃ |
商品概述
TS33 系列低功耗串联电压基准能够在较宽的温度范围（-40 至 +125 ℃）内提供稳定、精确的输出电压，初始精度达 0.15%。 超低工作电流是电源受限设计的关键优势。此外，TS33 在整个工作温度范围内非常稳定，适用于高精度应用。 TS33 采用 QFN8 表面贴装封装，可用于对节省空间要求极高的应用。
商品特性
- 固定输出电压：1.25 V、1.8 V、2.048 V、2.5 V、3.0 V、3.3 V、4.096 V、5.0 V
- 超低工作电流：25 ℃ 时典型值为 3.9 μA
- 高初始精度：±0.15 %
- 带容性负载时性能稳定
- 宽温度范围：-40 至 +125 ℃
- 最大温度系数 30 ppm/℃
- 提供 1.5×1.5 的 QFN8 封装
应用领域
- 便携式设备
- 数据采集系统
- 仪器仪表
- 医疗设备
- 测试设备
