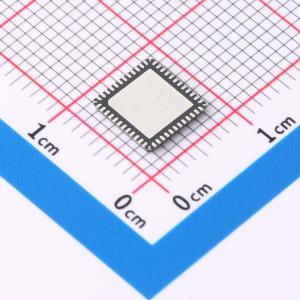

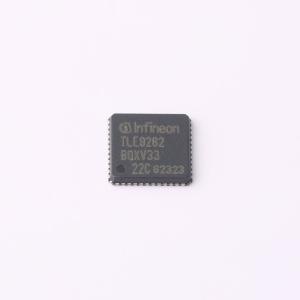

TLE9262BQXV33XUMA1

车身系统IC，集成电压调节器、电源管理功能、高速CAN收发器支持CAN FD和LIN收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 车身系统IC，集成电压调节器、电源管理功能、高速CAN收发器支持CAN FD和LIN收发器。具有多个高侧开关和高电压唤醒输入。
品牌名称: Infineon(英飞凌)
商品型号: TLE9262BQXV33XUMA1
商品编号: C2655463
商品封装: VQFN-48-EP(7x7)
包装方式: 编带
商品毛重: 0.2克(g)

商品概述

车身系统IC，集成电压调节器、电源管理功能、支持CAN FD的高速CAN收发器和LIN收发器。具有多个高端开关和高压唤醒输入。

商品特性

两个集成的低压降稳压器：
- 主稳压器（5V或3.3V，最大250mA）
- 辅助稳压器（5V，最大100mA），具有板外使用保护
电压调节器（5V、3.3V或1.8V）可配置外部PNP晶体管用于板外使用或负载共享
1个高速CAN收发器，支持高达5Mbit/s的FD通信，具备根据ISO 11898-2:2016 & SAE J2284的CAN部分网络和CAN FD容错模式
LIN收发器LIN 2.2/ISO 17987-4/SAE J2602
4个高边输出，典型值7Ω，2个高压GPIO，3个高压唤醒输入
集成故障安全和监视功能，例如：故障安全、看门狗、中断-和复位输出
16位SPI用于配置和诊断

产品特性

在停止模式和睡眠模式下非常低的静态电流消耗
周期性循环唤醒在SBC正常模式和停止模式
周期性循环感知在SBC正常模式、停止模式和睡眠模式
低压降稳压器3.3V，250mA
低压降稳压器5V，100mA，具有板外使用的保护特性
驱动外部PNP晶体管的低压降稳压器：
- 负载共享配置下的3.3V或独立配置下的3.3V/1.8V，具有板外使用的保护特性
- 独立配置下通过分流电阻限制电流（最大350mA，使用470mΩ外部分流电阻）
高速CAN收发器：
- 完全符合HS-CAN标准ISO 11898-2:2016
- 支持高达5Mbps的CAN FD通信
LIN收发器LIN 2.2/ISO 17987-4/SAE J2602，具有可配置的TXD超时特性和LIN闪存模式
- 完全符合“汽车应用中LIN、CAN和FlexRay接口的硬件要求”修订版1.3，2012-05-04
四个高边输出，典型值7Ω
专为高边输出设计的供电引脚
两个通用高压输入和输出（GPIOs）可配置为附加故障输出、唤醒输入、低边开关或高边开关
三个通用高压唤醒输入，用于电压电平监测
可选高压测量功能，例如电池电压检测
可配置的唤醒源
复位输出
可配置的超时和窗口看门狗
最多三个故障输出（取决于配置）
过热和短路保护功能
宽泛的电源输入电压和温度范围
软件兼容所有SBC系列TLE926x和TLE927x
绿色产品（符合RoHS标准）& AEC认证
PG-VQFN-48无引线暴露焊盘功率封装，具有引脚尖端检查（LTI）功能以支持自动光学检查（AOI）

应用领域

车身控制模块（BMC）
无钥匙进入和启动模块
网关应用
制冷、通风与空调（HVAC）
座椅、车顶、尾门、拖车、车门及其他闭合模块
灯光控制模块
换挡器和选择器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	其他接口
	数据速率	5Mbps
