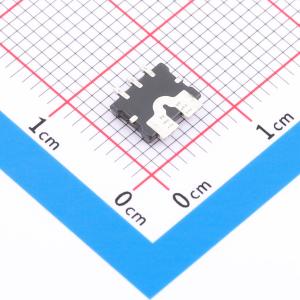

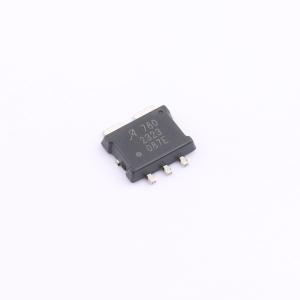

ACS780KLRTR-150B-T
ACS780KLRTR 150B T
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款全新无芯封装的全集成电流传感器线性IC，用于感应高达100 A的交流和直流电流。这种汽车级、薄型（1.5 mm厚）传感器IC封装占用空间非常小。霍尔传感器技术还采用了共模磁场抑制功能，以优化在附近载流导体产生的干扰磁场存在时的性能。该器件由一个精密、低失调的线性霍尔电路和位于芯片附近的铜传导路径组成。流经该铜传导路径的电流会产生一个磁场，霍尔IC将其转换为成比例的电压。通过将初级导体靠近霍尔传感器以及在工厂对灵敏度和静态输出电压进行编程，优化了器件的精度
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- ACS780KLRTR-150B-T
- 商品编号
- C2654900
- 商品封装
- PSOF-7
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流传感器 | |
| 电流测量范围 | 100A | |
| 工作电压 | 4.5V~5.5V | |
| 灵敏度 | 26.66mV/A |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 带宽 | 120kHz | |
| 响应时间(tr) | 3.6us | |
| 双向电流检测 | 支持 |
| 安装类型 | 表面贴装型 |
| 传感器类型 | 霍尔效应，差分 |
| 频率 | DC ~ 120kHz |
| 精度 | ±0.8% |
| 电流-供电（最大值） | 15mA |
| 电流-检测 | 100A |
| 封装/外壳 | 7-PowerSMD 模块 |
| 工作温度 | -40°C ~ 125°C |
| 供应商器件封装 | 7-PSOF |
| 输出 | 比率，电压 |
| 通道数 | 1 |
| 线性度 | ±1% |
| 响应时间 | 3.6?s |
| 极化 | 双向 |
| 用于测量 | AC/DC |
| 电压-供电 | 4.5V ~ 5.5V |
| 灵敏度 | 26.66mV/A |
