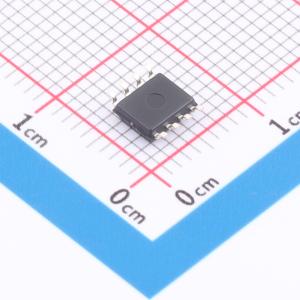

M24SR04-YMN6T/2

M24SR04 属于 ST25 系列，该系列涵盖所有 NFC/RFID 标签和读写器产品。 M24SR04 器件是一款具有双接口的动态 NFC/RFID 标签 IC，内置 EEPROM 存储器。它可以通过 I²C 接口操作，也可以由 13.56 MHz 的 RFID 读写器或 NFC 手机操作。 I²C 接口采用两线制串行接口，由双向数据线和时钟线组成。在 I²C 协议中，它作为从设备运行。 RF 协议与 ISO/IEC 14443 Type A 和 NFC Forum Type 4 Tag 兼容。

• I²C 接口：
  • 两线制 I²C 串行接口支持 1 MHz 协议
  • 单电源电压：Y 级为 2.7 V 至 5.5 V，G 级为 2.4 V 至 5.5 V（温度范围限制在 -25 至 85 ℃）
• 非接触式接口：
  • NFC Forum Type 4 Tag，ISO/IEC 14443 Type A，数据速率为 106 Kbps
  • 内部调谐电容：25 pF
• 存储器：
  • 512 字节（4 kbit）EEPROM
  • 支持 NDEF 数据结构
  • 数据保存期限：200 年
  • 写周期耐久性：
    • 在 25 ℃ 时为 100 万次写周期
    • 在 85 ℃ 时为 60 万次写周期
  • 单命令最多可读 246 字节
  • 单命令最多可写 246 字节
  • 7 字节唯一标识符（UID）
  • 128 位密码保护
• 封装：
  • 8 引脚小外形封装（SO8）ECOPACK2
  • TSSOP8 ECOPACK2
  • UFDFPN8 ECOPACK2
• 数字焊盘：
  • GPO：可配置通用输出
  • RF 禁用：激活/停用 RF 命令
• 温度范围：-40 ℃ 至 85 ℃
