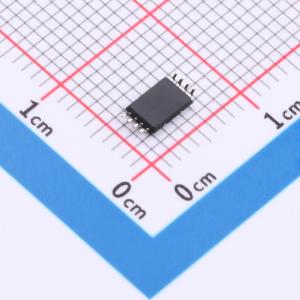

温馨提醒：图片仅供参考，商品以实物为准
M24SR16-YDW6T/2
动态NFC/RFID标签IC，16Kbit EEPROM，I2C接口
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 16-Kbit动态NFC/RFID标签NFC Forum Type 4，具有I2C接口和密码保护
- 品牌名称
- ST(意法半导体)
- 商品型号
- M24SR16-YDW6T/2
- 商品编号
- C2654841
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.228克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频卡芯片 | |
| 协议 | ISO 14443；NFC | |
| 接口类型 | I2C |
| 属性 | 参数值 | |
|---|---|---|
| 频率 | 13.56MHz | |
| 工作电压 | 2.7V~5.5V |
商品概述
M24SR16-Y 器件是一款具有双接口的动态 NFC/RFID 标签 IC，内置 EEPROM 存储器。它可通过 I²C 接口操作，也可由 13.56 MHz RFID 阅读器或 NFC 手机操作。 I²C 接口采用两线制串行接口，由双向数据线和时钟线组成。在 I²C 协议中，它作为从设备运行。 RF 协议与 ISO/IEC 14443 Type A 和 NFC Forum Type 4 Tag 兼容。
商品特性
- I²C 接口：
- 两线制 I²C 串行接口支持 1 MHz 协议
- 单电源电压：2.7 V 至 5.5 V
- 非接触式接口：
- NFC Forum Type 4 Tag
- ISO/IEC 14443 Type A 106 Kbps 数据速率
- 内部调谐电容：25 pF
- 数字焊盘 - 存储器：
- GPO：可配置通用输出
- RF 禁用：激活/停用 RF 命令
- 2 Kbyte（16 kbit）EEPROM
- 支持 NDEF 数据结构
- 数据保存期限：200 年
- 写周期耐久性：
- 25 ℃ 时 100 万次写周期
- 85 ℃ 时 60 万次写周期
- 单命令最多读取 246 字节
- 单命令最多写入 246 字节
- 7 字节唯一标识符（UID）
- 128 位密码保护
- 温度范围：
- -40 ℃ 至 85 ℃
- 封装：
- 8 引脚小外形封装（SO8）ECOPACK2
- TSSOP8 ECOPACK2
- UFDFPN8 ECOPACK2
