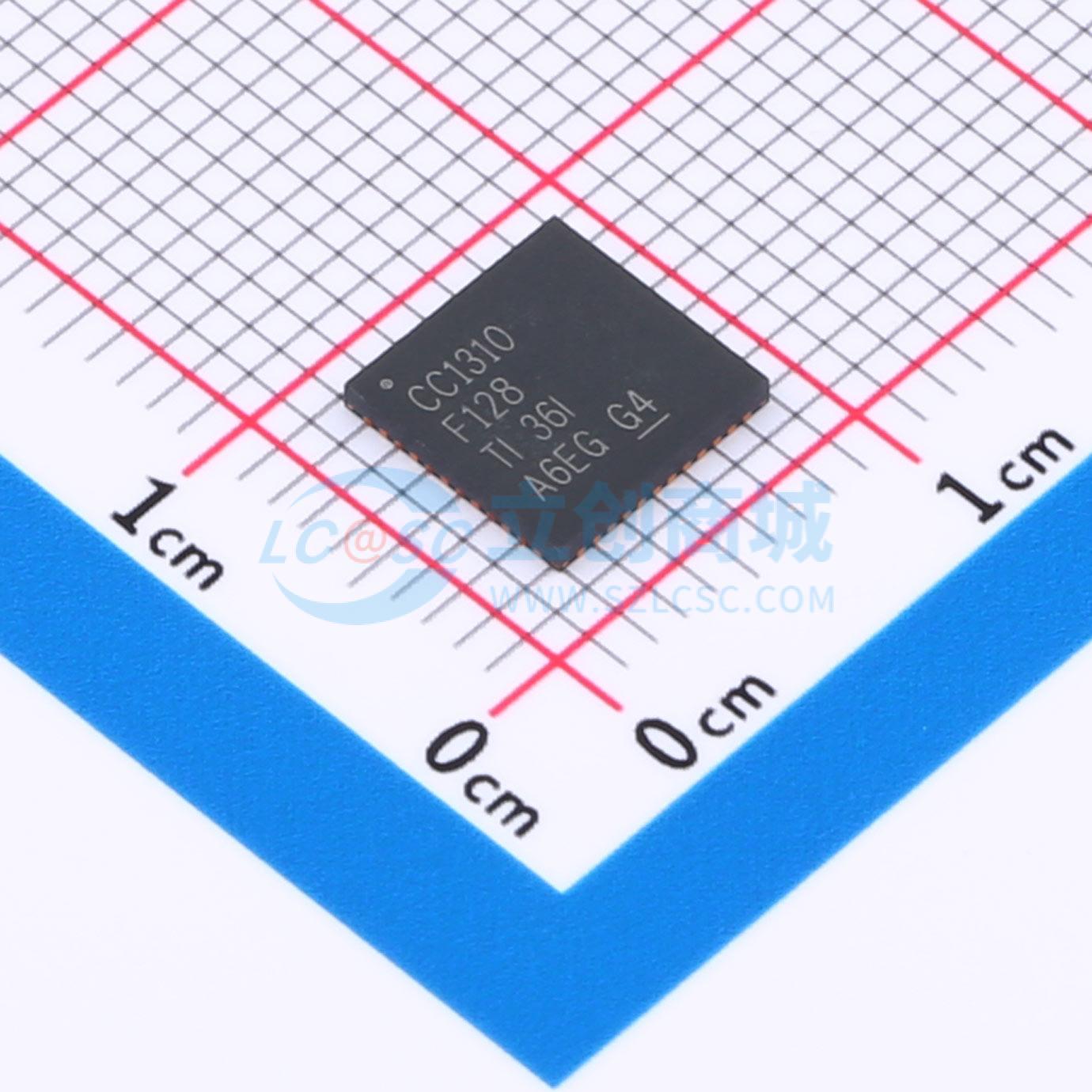

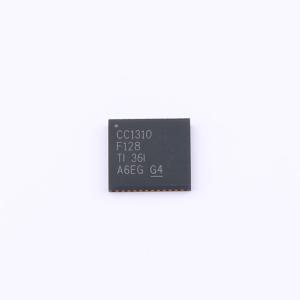

CC1310F128RGZT

CC1310 器件是一款经济高效型超低功耗低于1GHz 射频器件，属于SimpleLink 微控制器(MCU) 平台的组成部分。该平台包含Wi-Fi、低功耗Bluetooth、低于1GHz、以太网、Zigbee、Thread 和主机MCU。所有这些器件均共用一个简单易用的通用开发环境，其中包含单个核心软件开发套件(SDK) 和丰富的工具集。借助一次性集成的SimpleLink 平台，用户可以将产品组合中的任何器件组合添加到自己的设计中，从而在设计要求变更时实现100% 代码重用。

凭借极低的有源射频和MCU 电流消耗以及灵活的低功耗模式，CC1310 器件可确保卓越的电池寿命，并能够在小型纽扣电池供电的情况下以及在能量采集应用中实现远距离工作。

CC1310 器件是CC13xx 和CC26xx 系列经济高效型超低功耗无线MCU 中的一员，能够支持低于1GHz 射频。CC1310 器件在一个支持多个物理层和射频标准的平台上将灵活的超低功耗射频收发器与强大的48MHz Arm Cortex-M3 微控制器结合在一起。专用无线电控制器(Cortex-M0) 可处理存储在ROM 或RAM 中的低级射频协议命令，因而可确保超低功耗和灵活性。CC1310 器件在实现低功耗的同时不以牺牲射频性能为代价；CC1310 器件具有出色的灵敏度和稳健性（选择性和阻断性）性能。

CC1310 器件是高度集成的真正的单芯片解决方案，整合了完整的射频系统和片上直流/直流转换器。

传感器可由专用的超低功耗自主MCU 以超低功耗方式进行处理（该MCU 可配置为处理模拟和数字传感器），因此主MCU (Arm Cortex-M3) 能够最大限度延长睡眠时间。

CC1310 器件的电源和时钟管理系统以及无线电系统需要采用特定配置并由软件处理才能正确运行，这已在TI-RTOS 中实现。TI 建议将此软件框架用于该器件的全部应用开发过程。完整的TI-RTOS 和设备驱动程序均有免费的源代码可供使用。

• 微控制器
  • 性能强大的 Arm Cortex-M3 处理器
  • EEMBC CoreMark 评分：142
  • EEMBC ULPBench 评分：158
  • 时钟速率最高可达48MHz
  • 32KB、64KB 和128KB 系统内可编程闪存
  • 8KB 缓存静态随机存取存储器(SRAM)（或用作通用RAM）
  • 20KB 超低泄漏SRAM
  • 2 引脚cJTAG 和JTAG 调试
  • 支持无线(OTA) 升级
• 超低功耗传感器控制器
  • 可独立于系统其余部分自主运行
  • 16 位架构
  • 2KB 超低泄漏代码和数据SRAM
• 有效的代码尺寸架构，在ROM 中放置TI-RTOS、驱动程序、引导加载程序的部件
• 与RoHS 兼容的封装
  • 7mm × 7mm RGZ VQFN48 封装（30 个通用输入/输出(GPIO)）
  • 5mm × 5mm RHB VQFN32 封装（15 个GPIO）
  • 4mm × 4mm RSM VQFN32 封装（10 个GPIO）
• 外设
  • 所有数字外设引脚均可连接任意GPIO
  • 四个通用定时器模块（8×16 位或4×32 位，均采用脉宽调制(PWM)）
  • 12 位模数转换器(ADC)、200MSPS、8 通道模拟多路复用器
  • 持续时间比较器
  • 超低功耗时钟比较器
  • 可编程电流源
  • UART
  • 2 个同步串行接口(SSI)（SPI、MICROWIRE 和TI）
  • I2C、I2S
  • 实时时钟(RTC)
  • AES-128 安全模块
  • 真随机数发生器(TRNG)
  • 支持八个电容感测按钮
  • 集成温度传感器
• 外部系统
  • 片上内部直流/直流转换器
  • 无缝集成SimpleLink CC1190 范围扩展器
• 低功耗
  • 宽电源电压范围：1.8 至3.8V
  • RX：5.4mA
  • TX（+10dBm 时）：13.4mA
  • Coremark 运行时的48MHz 有源模式微控制器(MCU)：2.5mA (51µA/MHz)
  • 有源模式MCU：48.5 CoreMark/mA
  • 有源模式传感器控制器（24 MHz）：0.4mA + 8.2μA/MHz
  • 传感器控制器，每秒唤醒一次来执行一次12 位ADC 采样：0.95μA
  • 待机电流：0.7μA（实时时钟(RTC) 运行，RAM和CPU 保持）
  • 关断电流：185nA（发生外部事件时唤醒）
• 射频(RF) 部分
  • 出色的接收器灵敏度：远距离模式下为–124dBm；50kbps 时为–110dBm
  • 出色的可选择性(±100kHz)：56dB
  • 出色的阻断性能(±10MHz)：90dB
  • 可编程输出功率：时最高可达+9dBm
  • 单端或差分RF 接口
  • 适用于符合全球射频规范的系统
  • ETSI EN 300 220 和EN 303 204（欧洲）
  • FCC CFR47 第15 部分（美国）
  • ARIB STD-T108（日本）
  • 无线M-Bus (EN 13757-4) 和IEEE 802.15.4gPHY
• 工具和开发环境
  • 功能全面的低成本开发套件
  • 针对不同RF 配置的多种参考设计
  • 数据包监听器PC 软件
  • Sensor Controller Studio
  • SmartRF Studio
  • SmartRF Flash Programmer 2
  • IAR Embedded Workbench（适用于Arm）
  • Code Composer Studio(CCS) IDE
  • CCS UniFlash

• 315、433、470、500、779、868、915、920MHz 工业、科学和医疗(ISM) 及短程设备(SRD) 系统
• 信道间隔为50kHz 至5MHz 的低功耗无线系统
• 家庭和楼宇自动化
• 无线警报和安全系统
• 工业用监控和控制
• 智能电网和自动抄表
• 无线医疗保健应用
• 无线传感器网络
• 有源射频识别(RFID)
• IEEE 802.15.4g、支持IP 的智能对象(6LoWPAN)、无线仪表总线、KNX 系统、Wi-SUN 及专有系统
• 能量收集应用
• 电子货架标签(ESL)
• 远距离传感器应用
• 热量分配表
