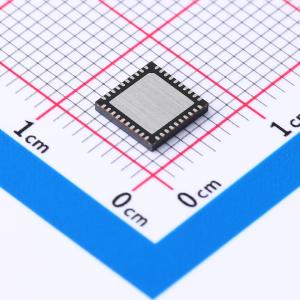

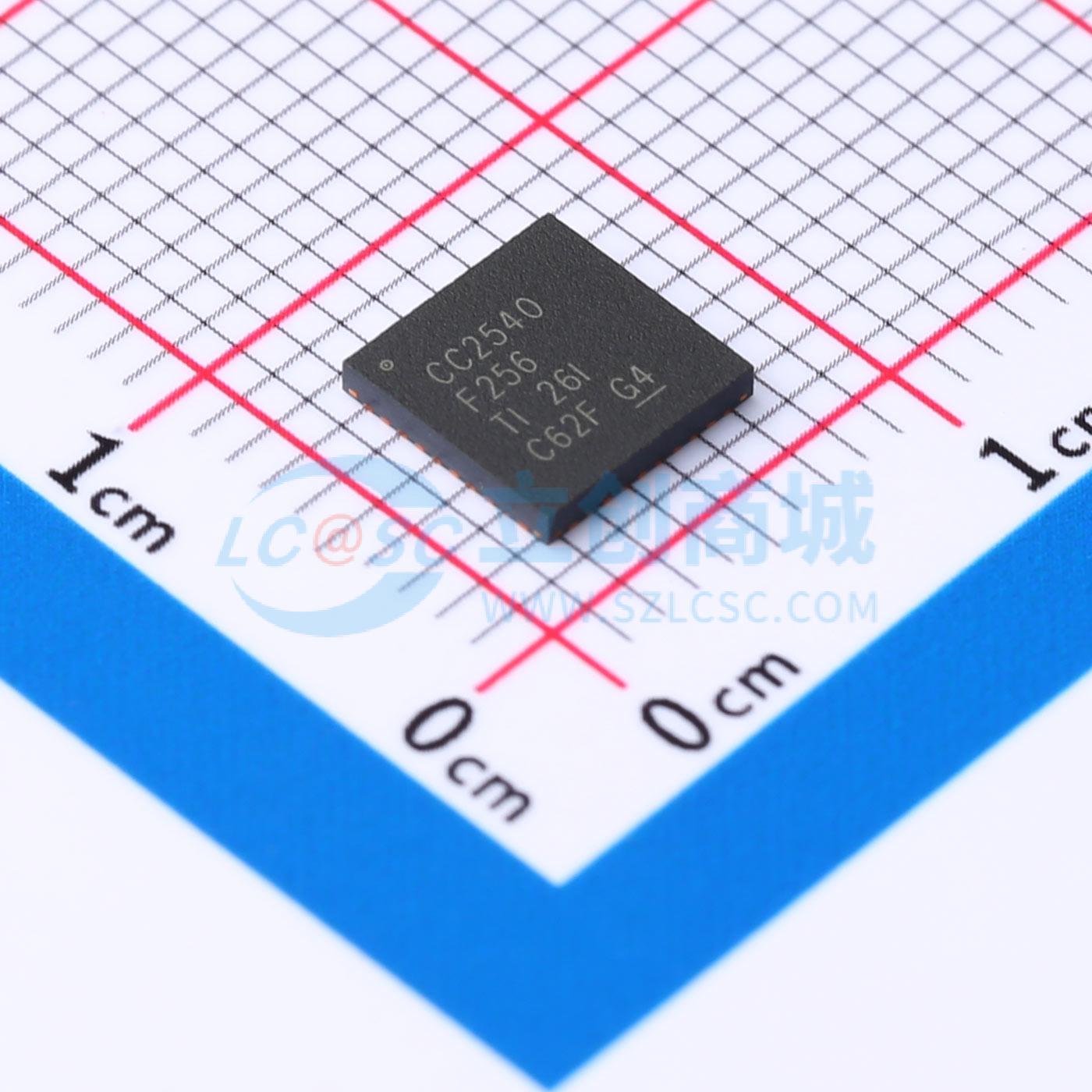

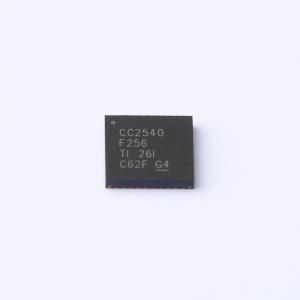

CC2540F256RHAT

CC2540 是一款经济高效、低功耗的真正片上系统（SoC），适用于蓝牙低功耗应用。它能够以极低的总物料成本构建强大的蓝牙低功耗主节点或从节点。CC2540 将出色的射频收发器与行业标准的增强型 8051 微控制器、片上可编程闪存、8 KB 随机存取存储器以及许多其他强大的支持功能和外设相结合。CC2540 适用于对功耗要求极低的系统，具备超低功耗睡眠模式，工作模式之间的短转换时间进一步降低了功耗。 CC2540 有两种不同版本：CC2540F128/F256，分别配备 128 KB 和 256 KB 闪存。 CC2540F128/F256 与蓝牙低功耗协议栈相结合，形成了一种灵活且经济高效的单模蓝牙低功耗解决方案。

• 真正的单芯片蓝牙低功耗解决方案：CC2540 可同时运行应用程序和蓝牙低功耗协议栈，包含用于连接各种传感器等的外设，采用 6 mm×6 mm 封装
• 兼容蓝牙低功耗技术
• 出色的链路预算（高达 97 dB），无需外部前端即可实现远距离应用
• 精确的数字接收信号强度指示器（RSSI）
• 适用于符合全球射频法规的系统：ETSI EN 300 328 和 EN 300 440 Class 2（欧洲）、FCC CFR47 Part 15（美国）以及 ARIB STD-T66（日本）
• 提供极少外部元件的参考设计，采用 6 mm×6 mm QFN40 封装
• 接收模式下的工作电流低至 19.6 mA，发射模式（-6 dBm）为 24 mA
• 电源模式 1（3 μs 唤醒）：235 μA
• 电源模式 2（睡眠定时器开启）：0.9 μA
• 电源模式 3（外部中断）：0.4 μA
• 宽电源电压范围（2 V - 3.6 V）
• 所有电源模式下全 RAM 和寄存器数据保持
• 与 TPS62730 兼容
• 接收模式下的低功耗工作电流低至 15.8 mA（3 V 电源），发射模式（-6 dBm）为 18.6 mA（3 V 电源）
• 高性能、低功耗的 8051 微控制器内核
• 片上可编程闪存，128 KB 或 256 KB
• 8 KB SRAM
• 12 位 ADC，具有 8 个通道和可配置分辨率
• 集成高性能运算放大器和超低功耗比较器
• 通用定时器（一个 16 位、两个 8 位）
• 21 个通用 I/O 引脚（19 个 4 mA、2 个 20 mA）
• 带捕获功能的 32 kHz 睡眠定时器
• 两个强大的通用同步/异步收发器，支持多种串行协议
• 全速 USB 接口
• 红外生成电路
• 强大的五通道 DMA
• AES 安全协处理器
• 电池监测器和温度传感器
• 每个 CC2540 包含一个唯一的 48 位 IEEE 地址
• 适用于单模蓝牙低功耗解决方案的蓝牙 v4.0 兼容协议栈
• 完整的电源优化协议栈，包括控制器和主机
• GAP - 中央、外设、观察者或广播者（包括组合角色）
• ATT / GATT - 客户端和服务器
• SMP - AES - 128 加密和解密
• L2CAP
• 示例应用程序和配置文件
• 适用于 GAP 中央和外设角色的通用应用程序
• 接近感应、加速度计、简单按键和电池 GATT 服务
• 多种配置选项
• 单芯片配置，允许应用程序在 CC2540 上运行
• 用于在外部微控制器上运行应用程序的网络处理器接口
• BTool - 用于评估、开发和测试的 Windows PC 应用程序
• 开发工具
• CC2540 迷你开发套件
• 由 IAR Embedded Workbench 软件支持的 SmartRF 软件，适用于 8051

• 2.4 GHz 蓝牙低功耗系统
• 手机配件
• 运动和休闲设备
• 消费电子产品
• 人机接口设备（键盘、鼠标、遥控器）
• USB 加密狗
• 医疗保健和医疗设备
