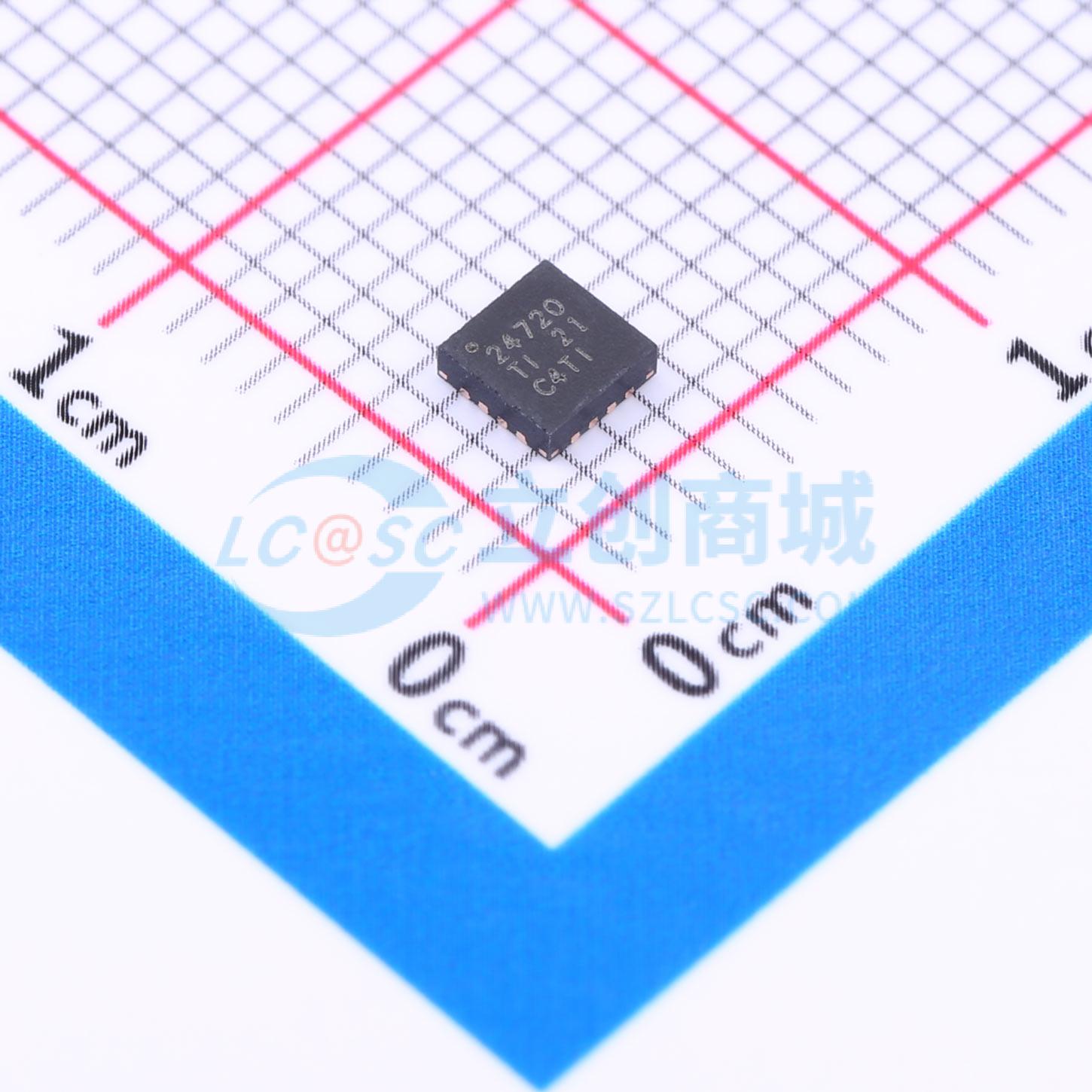

温馨提醒：图片仅供参考，商品以实物为准

TPS24720RGTR

描述: TPS24720 具有功率限制和电流监控功能的 2.5V 至 18V 热插拔控制器
品牌名称: TI(德州仪器)
商品型号: TPS24720RGTR
商品编号: C2653583
商品封装: QFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.057克(g)

商品参数

商品概述

TPS24720 是一款适用于2.5V 至18V 电源轨的易用型全功能保护器件。该热插拔控制器不但可驱动外部N 通道MOSFET，同时还可针对多种潜在损坏事件提供电源、负载以及外部MOSFET 保护。在启动过程中，负载电流与MOSFET 功率耗散被限制在用户选定值内。在启动之后，将允许超过用户选定限值的电流流动，直至设定的超时为止— 负载与电源直接断开的极端过载情况除外。

可编程功率限制功能可确保外部MOSFET 始终在其安全工作区(SOA) 之内工作。这可在提高系统可靠性的同时，允许使用更小的FET。该器件针对系统状态监控及下游负载控制提供了电源正常、故障、FET 故障以及电流监视输出。

商品特性

2.5V 至18V 工作电压
精确的启动电流限制
可编程场效应管(FET) 安全运行区域(SOA) 保护
可调电流感测阈值
可编程故障定时器
电源正常输出
用于短路保护的快速断路器
模拟负载电流监视输出
可编程欠压(UV) 与过压(OV)
低电流待机模式
FET 故障检测标志
3mm×3mm、16 引脚四方扁平无引线(QFN) 封装

应用领域

服务器背板
存储区域网络(SAN)
电信夹层卡
医疗系统
插件模块基站

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	-
	输出类型	开漏
	工作电压	2.5V~18V
	复位有效电平	-
	阈值电压	-

	属性	参数值
	受监控电压数	-
	手动复位	有
	看门狗定时器	无
	复位超时	-
	工作温度	-40℃~+85℃
