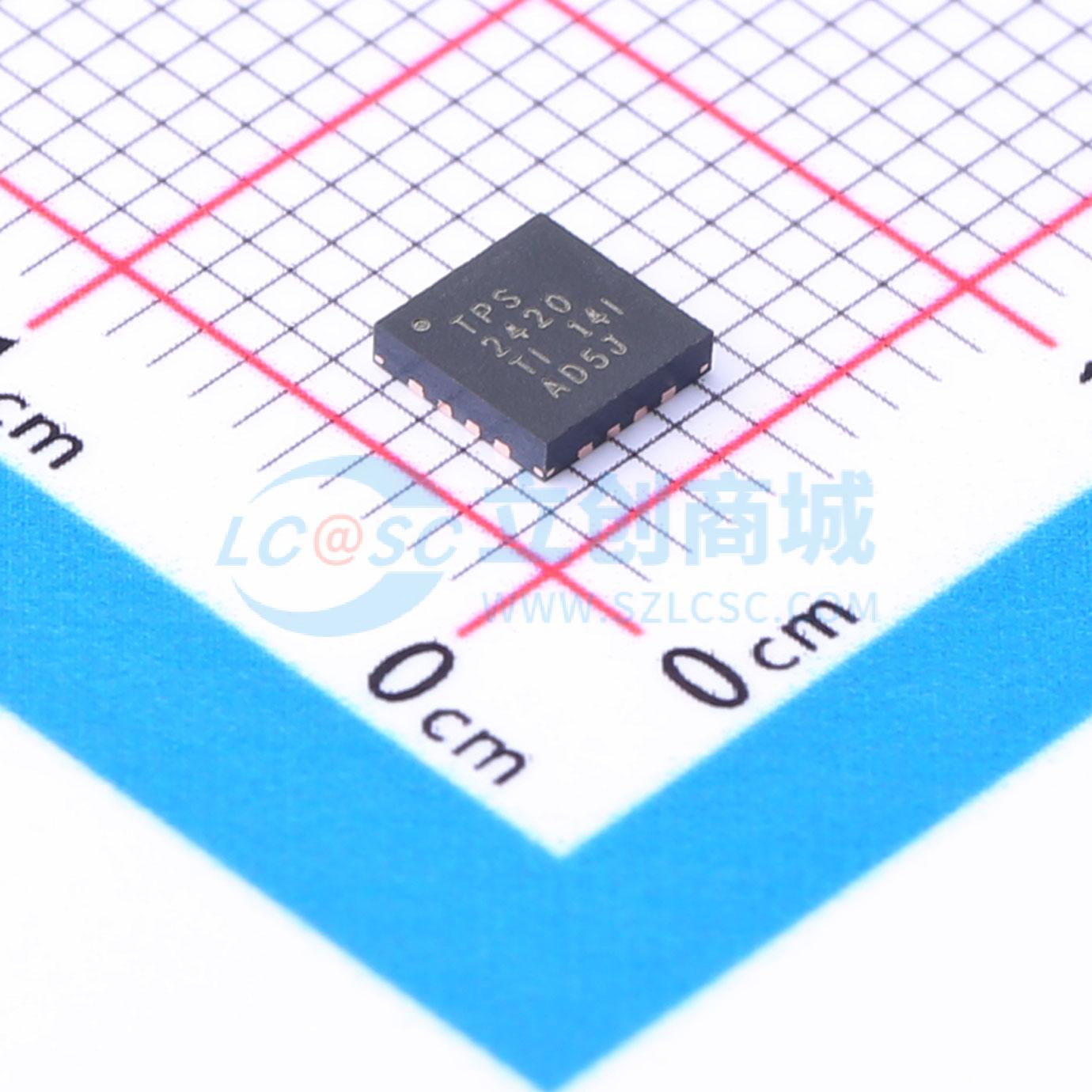

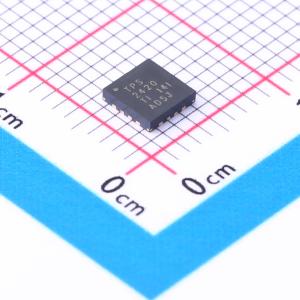

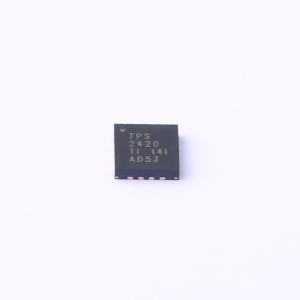

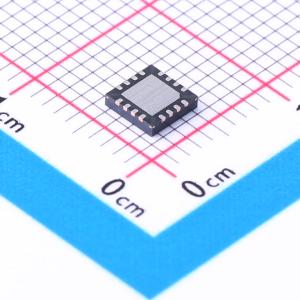

TPS2420RSAR
5A、20V集成FET热插拔控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS2420 3V 至 20V、30mΩ、1A 至 5A 电子保险丝
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS2420RSAR
- 商品编号
- C2653585
- 商品封装
- QFN-16-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电源监控器 | |
| 输出类型 | 开漏 | |
| 工作电压 | 3V~20V | |
| 复位有效电平 | - | |
| 阈值电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | - | |
| 手动复位 | 有 | |
| 看门狗定时器 | 无 | |
| 复位超时 | - | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 静态电流(Iq) | 25uA |
商品概述
TPS2420器件为最高20V的应用提供高度集成的负载保护。2.9V的最大欠压（UV）开启阈值使TPS2420非常适合低至3.3V的标准总线电压。TPS2420器件可保护负载、最大限度地减小浪涌电流，并在发生故障时安全关断。可编程故障电流阈值启动故障定时器，同时允许电流不受抑制地流向负载。可编程电流限制阈值设置了允许流入负载的最大电流，适用于浪涌和严重负载故障两种情况。这两种情况都使用可编程定时器，定时器超时后将禁止所有电流流向负载。
双保护阈值在诸如磁盘驱动器等应用中非常有用。启动和寻道电流通常高于标称电流，在此期间负载需要低阻抗路径来传输功率。如果负载发生故障，电流限制将不允许电流超过编程阈值。这既保护了负载，也保护了电源的完整性。内部MOSFET由功率限制电路保护，该电路确保MOSFET在所有工作状态下都处于其安全工作区（SOA）内。
TPS2420器件还允许系统监控负载电流，而无需在电源路径中使用分流器。电流监控器的增益可根据应用进行调整。提供故障和电源正常输出，以改善系统管理和时序控制。
该器件可被编程为在发生故障时锁存关断或重试。所有这些功能都集成在一个16引脚、4×4mm的QFN封装中。
商品特性
- 集成30mΩ导通MOSFET
- 最高20V总线操作
- 可编程故障电流
- 可编程硬电流限制
- 可编程故障定时器
- 内部MOSFET功率限制折返
- 锁存和自动重试操作
- 模拟电流监控器输出
- 电源正常输出
- 故障输出指示
- 4mm×4mm QFN封装
- -40℃至125℃结温范围
- 通过UL2367认证 - 文件编号E169910
应用领域
- RAID阵列
- 电信插拔式电路板
- 磁盘驱动器
- 固态硬盘（SSD）
- PCIE风扇控制
