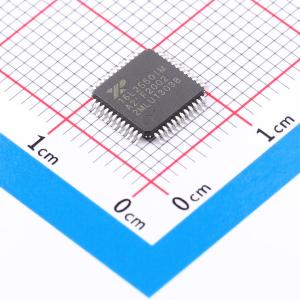

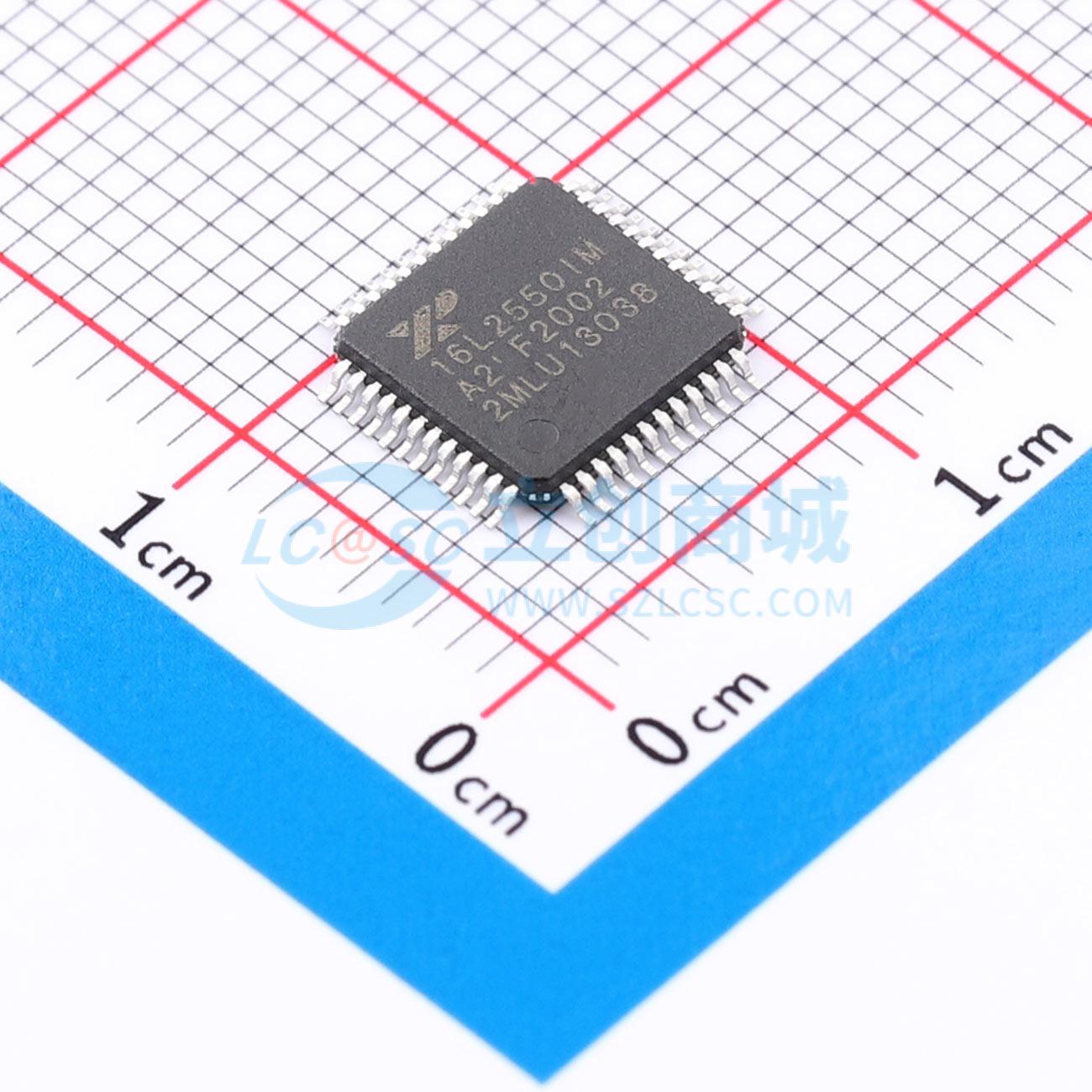

XR16L2550IMTR-F

XR16L2550 (L2550) 是一款双通用异步收发器 (UART)。XR16L2550 是 ST16C2550 UART 的改进版本，工作电压更低，输入具有 5 伏容差。L2550 具备 16 字节 FIFO、调制解调器控制接口，数据速率高达 4 Mbps，提供增强的 UART 功能。板载状态寄存器为用户提供错误指示和操作状态信息。系统中断和调制解调器控制功能可通过外部软件进行定制，以满足特定用户需求。提供独立的可编程波特率发生器，可选择高达 3.125 Mbps 的发送和接收时钟速率。波特率发生器可配置为晶体或外部时钟输入。内部回环功能支持板载诊断。L2550 提供 44 引脚 PLCC、48 引脚 TQFP 和 32 引脚 QFN 封装。L2550 采用先进的 CMOS 工艺制造。

• 2.25 至 5.5 伏工作电压
• 5 伏容差输入
• 在 44 引脚 PLCC 和 48 引脚 TQFP 封装中，与 Exar 的 ST16C2450、ST16C2550 和 XR16L2750 引脚兼容
• 在 44 引脚 PLCC 封装中，与 XR16C2850 引脚兼容
• 在 48 引脚 TQFP 封装中，引脚与 XR16L2551、XR16L2751 和 XR16C2850 相似
• 两个独立的 UART 通道
• 在 50 MHz 外部时钟下，速率高达 3.125 Mbps
• 寄存器集与 16C550 兼容
• 16 字节发送 FIFO，降低外部 CPU 的带宽需求
• 16 字节接收 FIFO 带错误标签，降低外部 CPU 的带宽需求
• 4 种可选的接收 FIFO 中断触发级别
• 自动 RTS/CTS 硬件流控制
• 自动 Xon/Xoff 软件流控制
• 无线红外编码器/解码器
• 完整的调制解调器接口 (CTS#、RTS#、DSR#、DTR#、RI#、CD#)
• 可编程字符长度 (5、6、7、8)，支持偶校验、奇校验或无校验
• 也提供 44 引脚 PLCC 和 48 引脚 TQFP 封装

• 便携式设备
• 医疗监护仪
• 基站
• 微型服务器
• 电信网络路由器
• 工业自动化控制
