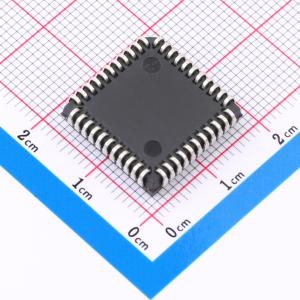

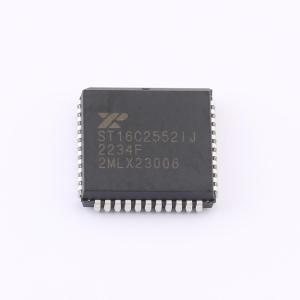

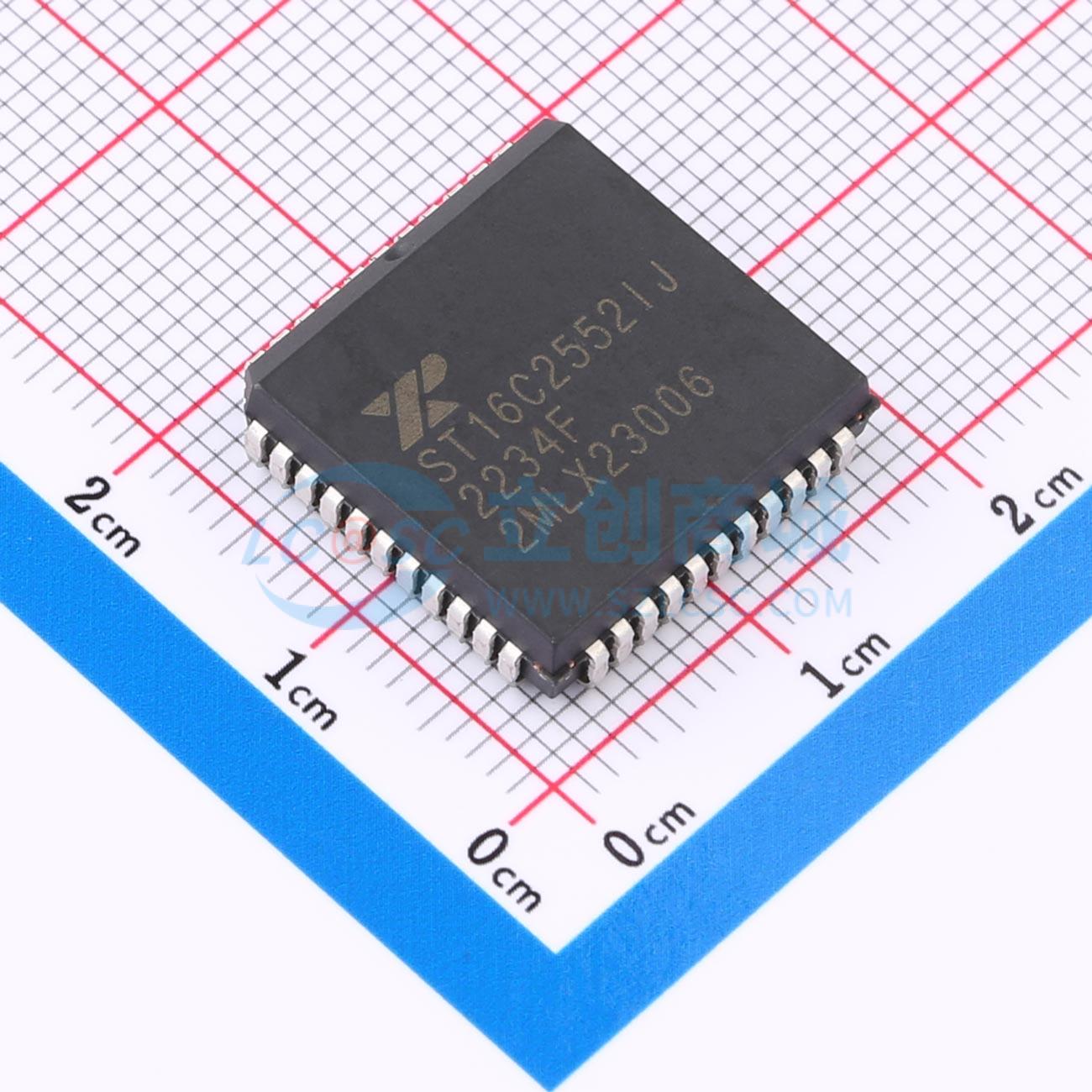

ST16C2552IJ44TR-F
2.97V至5.5V供电，带16字节FIFO的双串口通信芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ST16C2552（2552）是一款双通用异步收发器（UART）。它是PC16552 UART的改进版本。2552具备16字节FIFO、调制解调器控制接口，数据速率高达4 Mbps，提供了增强的UART功能
- 品牌名称
- MaxLinear(迈凌)
- 商品型号
- ST16C2552IJ44TR-F
- 商品编号
- C2653228
- 商品封装
- PLCC-44(16.59x16.59)
- 包装方式
- 编带
- 商品毛重
- 2.914克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 总线转UART | |
| 串口通道数 | 2 | |
| FIFO容量 | 16Byte | |
| 接口类型 | RS-232；RS-485 |
| 属性 | 参数值 | |
|---|---|---|
| 串口最大速率 | 4Mbps | |
| 工作电压 | 2.97V~5.5V | |
| 特性 | 带假起始位检测；内部振荡器；定时器/计数器；带调制解调器控制；可配置GPIO | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 5伏耐压输入
- 引脚到引脚及功能兼容于National PC16552和Exar的XR16L2752及XR16C2852
- 4 Mbps发送/接收操作（64 MHz外部时钟频率）
- 2个独立的UART通道
- 寄存器集与16C550兼容
- 16字节发送FIFO，以减少外部CPU的带宽需求
- 16字节接收FIFO，带有错误标签，以减少外部CPU的带宽需求
- 4个可选的RX FIFO触发级别
- 固定的TX FIFO中断触发级别
- 完整的调制解调器接口（CTS#、RTS#、DSR#、DTR#、RI#、CD#）
- 通过TXRDY#和RXRDY#引脚进行DMA操作和DMA监控
- UART内部寄存器部分A和B可以同时写入
- 多功能输出允许使用较少的I/O引脚实现更多封装功能
- 可编程字符长度（5、6、7、8位），支持偶校验、奇校验或无校验
- 晶体振荡器或外部时钟输入
应用领域
- 便携式电器
- 电信网络路由器
- 以太网网络路由器
- 蜂窝数据设备
- 工厂自动化和过程控制
