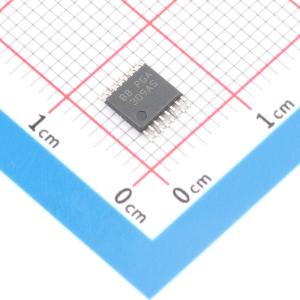

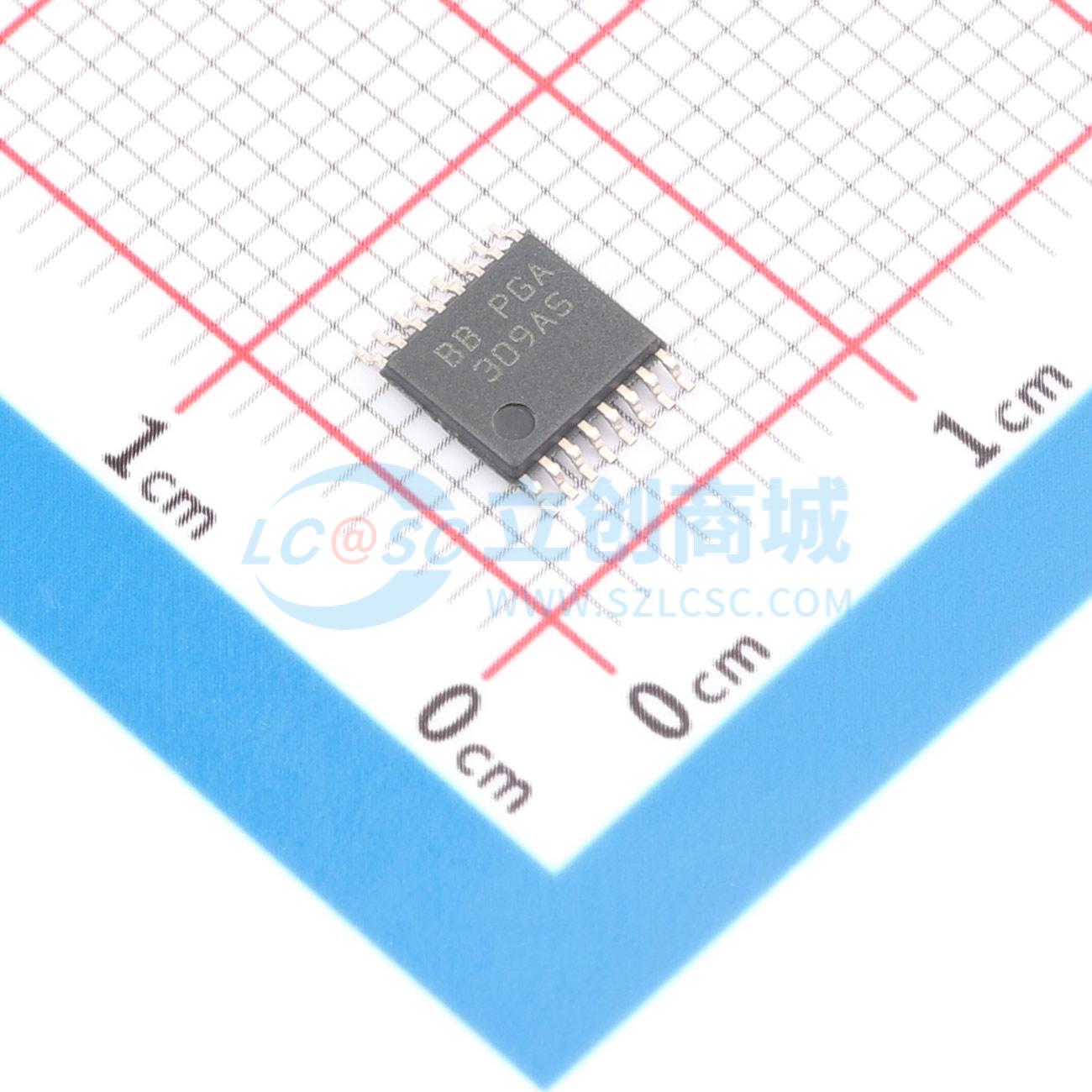

PGA309ASPWT

PGA309 是为电桥传感器设计的可编程模拟信号调节器。模拟信号路径可以放大传感器信号，并通过外加应力（压力、应变等）为零、跨度、零漂移、跨度漂移和传感器线性化误差提供数字校准。通过1 线数字串行接口或2 线行业标准连接进行校准。校准参数存储在外部非易失性存储器（通常为SOT23-5），无需手动修整并可以实现长期稳定性。 全部模拟信号路径包含一个2 x 2 输入复用器(mux)，自动归零可编程增益仪表放大器，线性化电路，电压基准，内部振荡器，控制逻辑和一个输出放大器。可编程电平位移对传感器直流偏移做出补偿。 PGA309 的内核是精密、低漂移、无1/f 噪声前端PGA（可编程增益放大器）。前端PGA + 输出放大器的总体增益可在2.7V/V 至1152V/V 之间进行调节。可通过输入复用器来切换输入的极性，以使传感器适应未知的极性输出。故障监控电路检测并发出传感器烧断、过载、和系统故障状态信号。

• 完整的桥式传感器调节器
• 电压输出：成比例或绝对值
• 数字计算：无电位器/传感器调整
• 传感器误差补偿
• 跨跨度、偏移和温度漂移
• 低误差、时间稳定
• 传感器线性化电路
• 温度感测：内部或外部
• 校准查询表逻辑
• 使用外部EEPROM（小外形尺寸晶体管(SOT)23-5 封装）
• 过量程/欠量程限制
• 传感器故障检测
• +2.78 至 +5.5V 工作电压范围
• 小型薄型小尺寸(TSSOP)-16 封装

• 桥式传感器
• 远程4-20mA 发射器应变、负载和衡器
• 车载传感器
