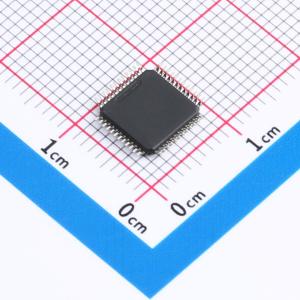

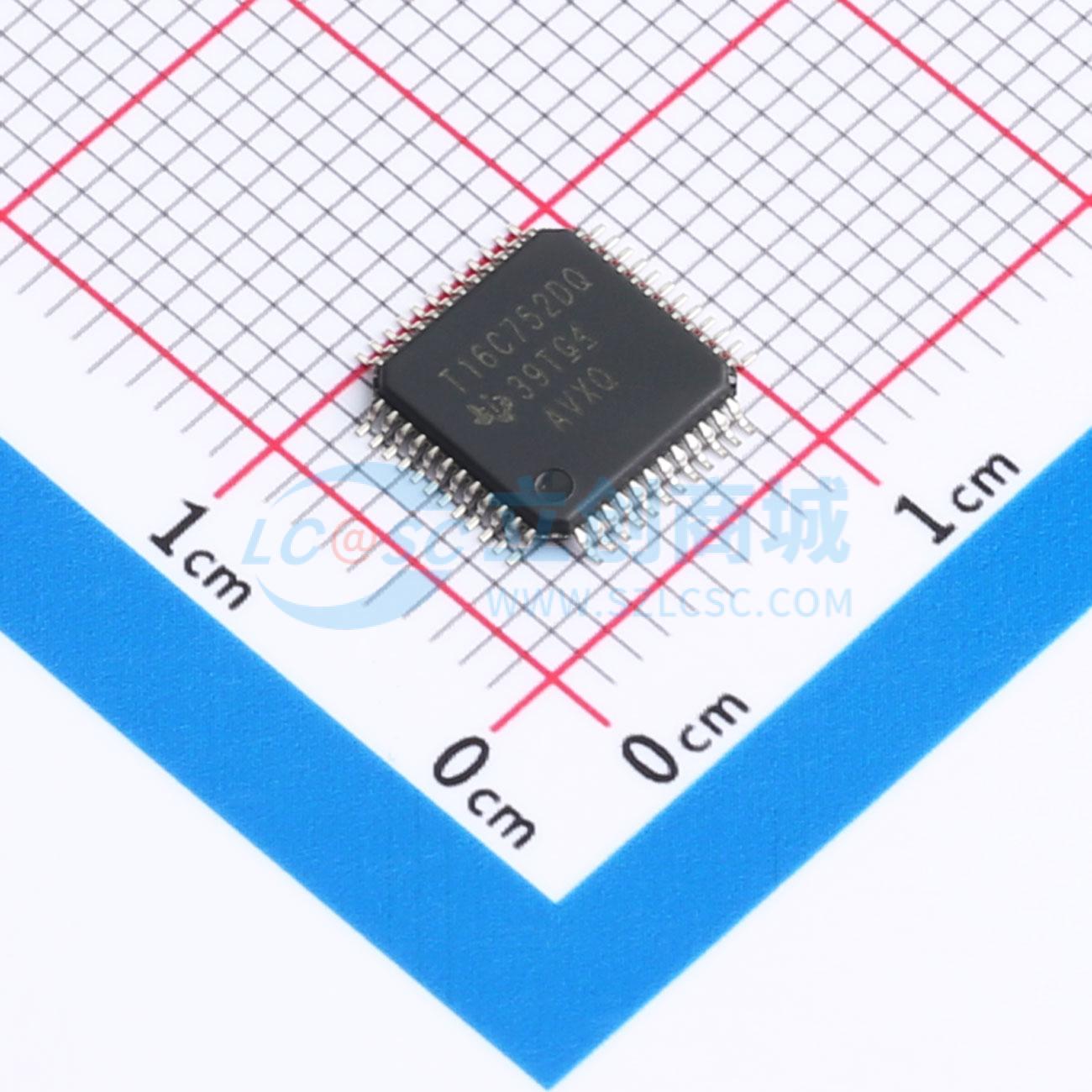

TL16C752DPFBRQ1

TL16C752D-Q1 是一款双路通用异步收发器(UART)，具有64 字节FIFO 以及自动硬件和软件流控制功能，数据传输速率最高可达3Mbps。该器件具备增强功能的磁场感测解决方案。该器件具有一个传输字符控制寄存器(TCR)，可存储接收到的FIFO 阈值电平，从而在硬件和软件流控制过程中启动或停止传输。

凭借FIFO RDY 寄存器，软件只需执行单次访问即可获得两个端口的TXRDY 或RXRDY 状态。片上状态寄存器可为用户提供错误指示、运行状态以及调制解调器接口控制。可根据用户要求定制系统中断。内部环回功能支持板上诊断。TL16C752D-Q1 整合了两个UART 的功能，每个UART 具备各自的寄存器集和FIFO。两个UART 只共享数据总线接口和时钟源，除此之外都是独立运行的。UART 功能也称作异步通信元件(ACE)，这两个术语可互换使用。

The TL16C752D-Q1 UART is pin-compatible with the ST16C2550 UART in the PFB package. It provides more enhanced features. All additional features are provided through a special enhanced feature register.

The TL16C752D-Q1 UART will perform serial-to-parallel conversion on data characters received from peripheral devices or modems and parallel-to-parallel conversion on data characters transmitted by the processor. The complete status of each channel of the TL16C752D-Q1 UART can be read at any time during functional operation by the processor.

Each UART transmits data sent to it from the peripheral 8-bit bus on the TX signal and receives characters on the RX signal. Characters can be programmed to be 5, 6, 7, or 8 bits. The UART has a 64-byte receive FIFO and transmit FIFO and can be programmed to interrupt at different trigger levels. The UART generates its own desired baud rate based upon a programmable divisor and its input clock. It can transmit even, odd, or no parity and 1-, 1.5-, or 2-stop bits. The receiver can detect break, idle or framing errors, FIFO overflow, and parity errors. The transmitter can detect FIFO underflow. The UART also contains a software interface for modem control operations, and software flow control and hardware flow control capabilities.

• 符合汽车级Q100 标准
• 与TL16C2550 引脚兼容，可通过改进的先入先出(FIFO) 寄存器提供增强功能
• 5V 时为3Mbps（48MHz 振荡器输入时钟）
• 3.3V 时为2Mbps（32MHz 振荡器输入时钟）
• 2.5V 时为1.5Mbps（24MHz 振荡器输入时钟）
• 1.8V 时为1Mbps（16MHz 振荡器输入时钟）
• 额定工作温度范围为 -40℃ 至 105℃
• 64 字节发送/接收FIFO可通过软件选择的波特率发生器用于直接存储器存取(DMA)、中断生成以及软件或硬件流控制的可编程且可选的发送和接收FIFO 触发电平
• 软件/硬件流控制
• 可编程的Xon 和Xoff 字符，可选“Xon 任意”(Xon Any) 字符
• 可编程的自动请求发送(RTS) 和自动清除发送(CTS) 调制解调器控制功能（CTS、RTS、数据准备就绪(DSR)、数据终端就绪(DTR)、振铃指示器(RI) 和载波检测(CD)）
• DMA 信号传输功能，用于PN 封装中的数据发送与接收
• RS-485 模式支持红外数据协会(IrDA) 功能可编程休眠模式
• 可编程串行接口特性：5、6、7 或8 位字符，可生成1、1.5 或2 个停止位偶校验、奇校验或无奇偶校验位生成与检测
• 内部测试和环回功能

• 车用信息娱乐
• 移动设备
• 通信设备
• 白色家电
• 工业计算
