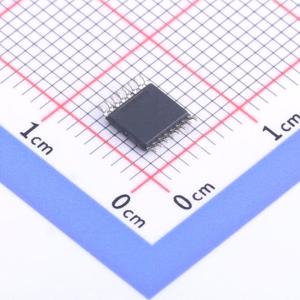

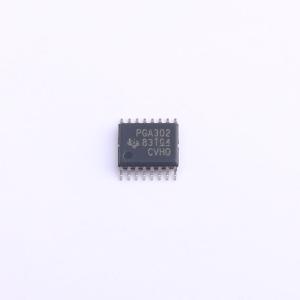

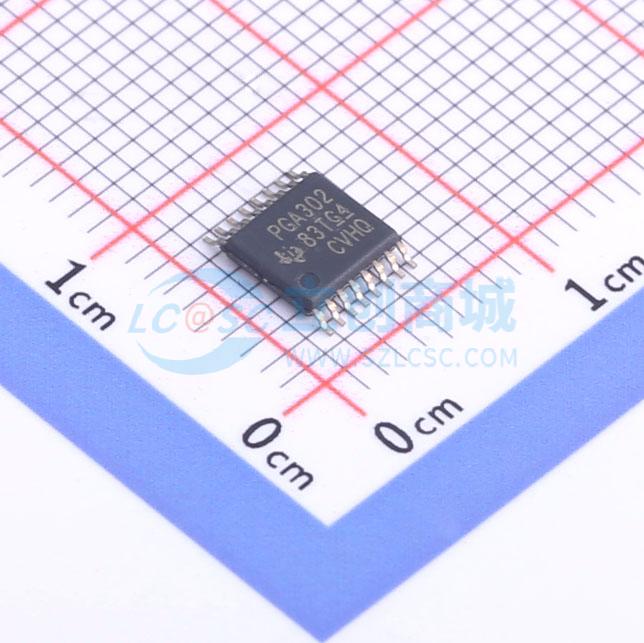

PGA302EPWR

PGA302是一款低漂移、低噪声、可编程的信号调节器器件，专为各种电阻式电桥传感应用而设计，如压力、温度和液位传感应用。PGA302还可支持使用应变仪负荷传感器的流量计量应用、体重秤和力传感应用以及其他通用电阻式电桥信号调节应用。 PGA302提供2.5V的电桥激励电压以及具有高达1mA可编程电流输出的电流输出源。在输入端，此器件具有两个相同的模拟前端(AFE)通道，后面接一个16位Σ-Δ ADC。每个AFE通道都有一个专用的可编程增益放大器，其增益高达200V/V。 此外，其中一个通道集成了一个传感器失调补偿功能，另一个通道集成了一个内部温度传感器。 在器件的输出端，一个1.25V的14位DAC之后连接了一个比例电压电源输出缓冲器，增益为4V/V，支持0 - 5V比例电压系统输出。PGA302器件采用三阶温度系数(TC)和非线性(NL)数字补偿算法来校准模拟输出信号。线性化算法所需的所有参数以及其他用户数据都存储在集成的EEPROM存储器中。 在系统连接方面，PGA302器件集成了一个I²C接口以及一个单线接口(OWI)，支持在最终系统校准过程中通过电源线进行通信和配置。此器件在激励输出源、AFE输入端和电源位置实施了诊断功能。此外还支持系统诊断，如传感器开路/短路。 PGA302适应各种传感元件类型，如压阻、陶瓷膜、应变仪和钢膜。该器件也可用于加速计、湿度传感器信号调节应用以及一些基于电流感应分流器的应用。

• 模拟特性：
  • 双通道模拟前端
  • 片上温度传感器
  • 高达200V/V的可编程增益
  • 16位Σ-Δ模数转换器
• 数字特性：
  • 3阶线性补偿算法
  • 用于存放器件配置、校准数据和用户数据的EEPROM存储器
  • I²C接口
  • 通过电源线进行通信和配置的单线接口
• 通用特性：
  • AFE传感器输入、电源和输出缓冲器诊断
  • 存储器内置自检(MBIST)
  • 看门狗
  • 电源管理控制

• 动力总成压力传感器
• 动力总成排气传感器
• HVAC传感器
• 座椅占用传感器
• 制动系统
• 电池管理系统(BMS)
