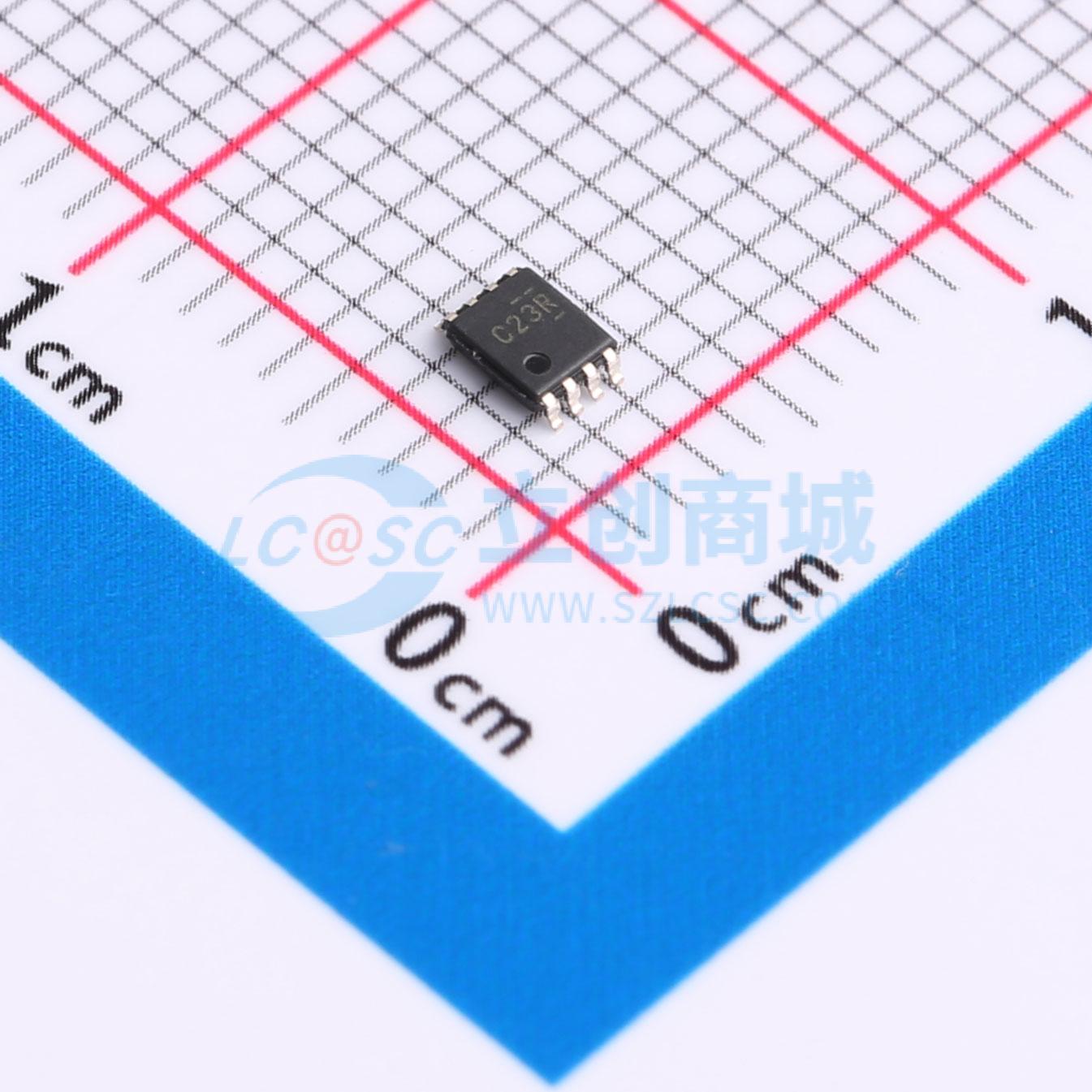

温馨提醒：图片仅供参考，商品以实物为准

74LVC1G123DCURG4

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN74LVC1G123 具有施密特触发输入的单路可再触发单稳态多谐振荡器
品牌名称: TI(德州仪器)
商品型号: 74LVC1G123DCURG4
商品编号: C2652526
商品封装: VSSOP-8-0.5mm
包装方式: 编带
商品毛重: 0.02克(g)

商品参数

商品概述

SN74LVC1G123 器件是一款单稳态可重触发多谐振荡器，设计用于1.65V至5.5V Vcc操作。该单稳态多谐振荡器通过三种方法实现输出脉冲持续时间控制。第一种方法是A输入为低电平，B输入变为高电平；第二种方法是B输入为高电平，A输入变为低电平；第三种方法是A输入为低电平，B输入为高电平，清零（CLR）输入变为高电平。输出脉冲持续时间通过选择外部电阻和电容值进行编程。外部定时电容必须连接在CeXt和ReXt/CeXt（正极）之间，并且外部电阻连接在ReXt/CeXt和Vcc之间。为了获得可变的脉冲持续时间，可以在ReXt/CeXt和Vcc之间连接一个外部可变电阻。输出脉冲持续时间也可以通过将CLR拉低来缩短。脉冲触发发生在特定电压水平，与输入脉冲的转换时间无直接关系。A和B输入具有足够的迟滞特性的施密特触发器，能够处理慢速输入转换速率，从而在输出端实现无抖动触发。一旦被触发，基本脉冲持续时间可以通过重新触发门控低电平有效（A）或高电平有效（B）输入来延长。脉冲持续时间可以通过将CLR拉低来缩短。CLR可以用来覆盖A或B输入。输入/输出时序图展示了通过重新触发输入和提前清零来控制脉冲的方法。SN74LVC1G123器件对于使用Ioff的部分断电应用进行了全面规定。Ioff电路禁用输出，防止器件断电时有害电流回流。NanoFree封装技术是IC封装概念上的重大突破，它使用裸片作为封装。

商品特性

采用NanoFree封装
支持1.65 V至5.5 V VCC工作电压
输入端可承受高达5.5 V的电压
在3.3 V下最大tp为8 ns
所有端口支持混合电压模式操作
支持向下转换至VCC
A和B输入端具有施密特触发器电路，适用于缓慢输入转换速率
从高电平或低电平门控逻辑输入进行边沿触发
可重触发以产生长达100的长输出脉冲
覆盖清除终止输出脉冲
输出端具有无故障上电复位
支持热插拔、部分断电模式和反向驱动保护
锁存性能超过JESD 78 Class II规定的100 mA
ESD保护超过JESD 22标准
- 2000 V人体模型（A114-A）
- 200 V机器模型（A115-A）
- 1000 V带电器件模型（C101）

应用领域

AV接收器
Blu-ray播放器和家庭影院
DVD录像机和播放器
台式机或笔记本电脑
数字收音机和互联网收音机播放器
数字视频摄像机（DVC）
嵌入式PC
GPS：个人导航设备
移动互联网设备
网络附加存储（NAS）
个人数字助理（PDA）
服务器电源供应单元
固态硬盘（SSD）：客户端和企业级
视频分析服务器
无线耳机、键盘和鼠标

	属性	参数值
	商品目录	单稳态多谐振荡器
	逻辑类型	单稳态
	工作电压	1.65V~5.5V
	通道数	1
	输入类型	施密特触发器

	属性	参数值
	传播延迟(tpd)	18.5ns
	灌电流(IOL)	32mA
	拉电流(IOH)	32mA
	工作温度	-40℃~+125℃
