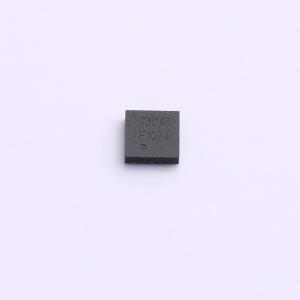

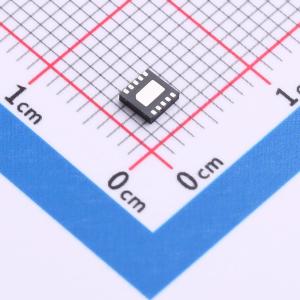

温馨提醒：图片仅供参考，商品以实物为准

FDC1004DSCR

用于电容式传感解决方案的4通道电容数字转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: FDC1004 具有源屏蔽驱动器的 4 通道、16 位、电感数字转换器
品牌名称: TI(德州仪器)
商品型号: FDC1004DSCR
商品编号: C2652063
商品封装: DFN-10-EP(3x3)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

采用接地电容传感器的电容传感是一种兼具超低功耗、低成本和高分辨率的无接触传感技术，适用于接近检测、手势传感、材料分析以及远程液位传感等各类应用。电容式传感系统中的传感器可以是任意金属或导体，从而可实现低成本、高灵活性的系统设计。FDC1004 是一款用于实现电容式传感解决方案的高分辨率、4 通道电容数字转换器。每个通道的满量程范围均为 ±15pF，可处理高达 100pF 的传感器偏置电容，该偏置电容既可以在内部编程，也可以是一个外部电容，用于跟踪环境随时间和温度的变化。凭借较高的偏置电容能力，可以使用远程传感器。FDC1004 还包含用于实现传感器屏蔽的屏蔽驱动器，该驱动器可降低 EMI 干扰并有助于聚焦电容式传感器的传感方向。FDC1004 封装尺寸较小，适合在空间受限的应用中使用。FDC1004 采用 10 引脚超薄小外形尺寸无引线 (WSON) 封装，并且具有一个用于连接MCU 的 I2C 接口。

商品特性

输入范围:±15pF
测量分辨率:0.5fF
最大偏置电容:100pF
可编程输出速率:100/200/400S/s
最大屏蔽负载:400pF
电源电压:3.3V
温度范围:-40℃ 到 85℃
工作电流消耗:750µA；待机电流消耗:29µA
接口:I2C
通道数:4

应用领域

接近唤醒
手势传感
汽车车门/脚踢传感器
汽车雨滴传感器
远程和直接液位传感
高分辨率金属仿形
雨/雾/冰/雪检测
材料尺寸检测
材料堆叠高度

	属性	参数值
	商品目录	触摸芯片
	通道数	4
	功能特性	接近检测；手势检测；电容式触摸
	是否自锁	-
	工作电压	3V~3.6V

	属性	参数值
	工作电流	750uA
	工作温度	-40℃~+85℃
	待机电流	29uA
	静电保护电压	1kV
	响应时间(tr)	-
