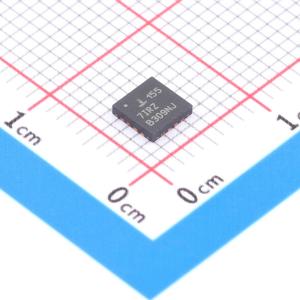

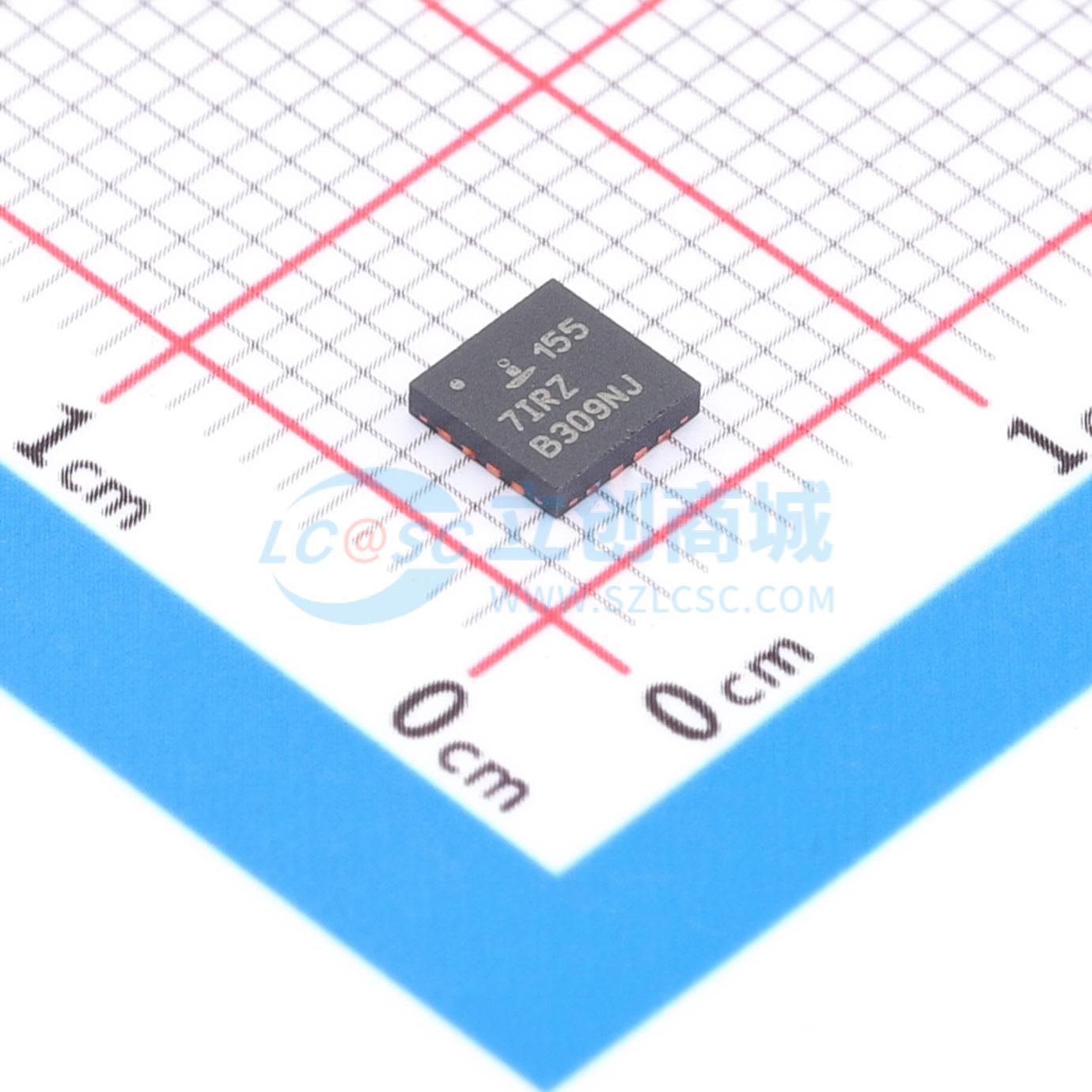

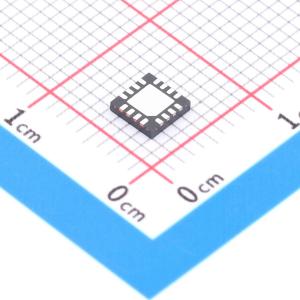

温馨提醒：图片仅供参考，商品以实物为准

ISL1557IRZ-T7

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ISL1557A 是一款双运算放大器，专为离散多音（DMT）ADSL2+ 和甚高速数字用户线路（VDSL）解决方案中的线路驱动而设计。它是一款低失真的双电流模式反馈放大器，电源电流消耗适中。该放大器采用瑞萨电子专有的互补双极工艺制造，引脚排列符合行业标准
品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL1557IRZ-T7
商品编号: C2651988
商品封装: QFN-16-EP(4x4)
包装方式: 编带
商品毛重: 0.001克(g)

商品概述

ISL1557A 是一款双运算放大器，专为离散多音（DMT）ADSL2+ 和甚高速数字用户线（VDSL）解决方案中的线路驱动而设计。它是一款低失真的双电流模式反馈放大器，电源电流适中。该放大器采用瑞萨专有的互补双极工艺制造，引脚排列符合行业标准。由于采用电流反馈架构，ISL1557A 的闭环 3dB 带宽取决于反馈电阻的值。

商品特性

具备 21dBm 的输出功率能力
在 +12V 电源下可驱动高达 750mA 的电流
在 21Ω 负载上可提供 20V P-P 的差分输出驱动
在 150kHz 满输出时，典型驱动器输出失真为 -80dBc
在 4MHz 时，典型驱动器输出失真为 -75dBc
在 10MHz 时，典型驱动器输出失真为 -82dBc
在 17MHz 时，典型驱动器输出失真为 -79dBc
每个放大器的静态电流低至 6mA
电源范围：ISL1557AIUEZ：4.5V 至 12V；ISL1557AIRZ：±2.25V 至 ±6V、4.5V 至 12V
带宽为 300MHz
具备热关断功能
无铅（符合 RoHS 标准）

应用领域

VDSL2 线路驱动器
ADSL2+ 用户端设备（CPE）线路驱动
G.SHDSL 和 HDSL2 线路驱动器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	电信接口IC
	类型	线路接口单元(LIU)
	工作电压	4.5V~12V；2.25V~6V

	属性	参数值
	工作电流	6mA
	工作温度	-45℃~+85℃
