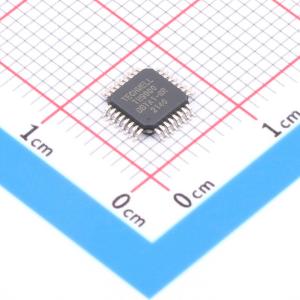

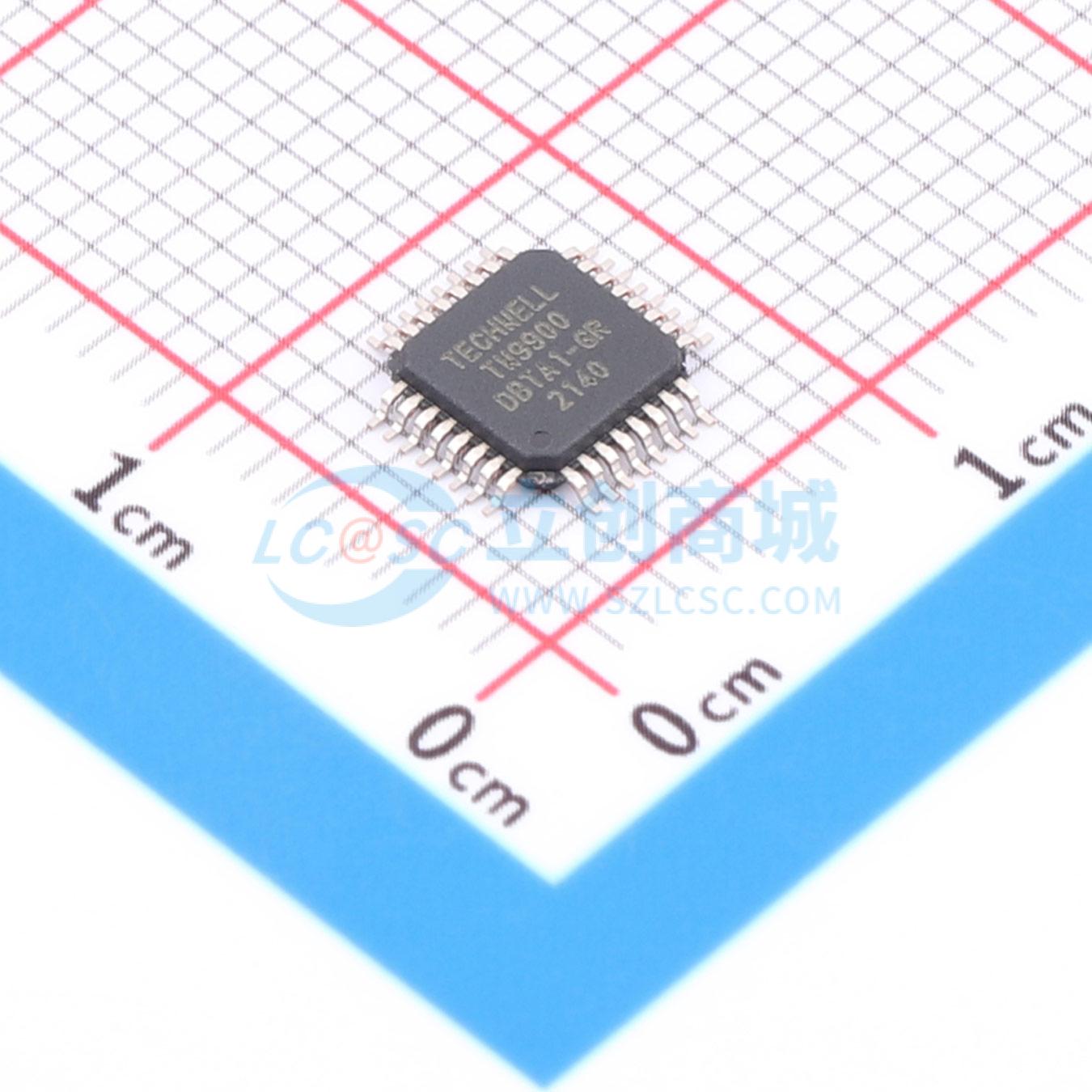

TW9900-TA1-GRT

TW9900 是一款低功耗 NTSC/PAL/SECAM 视频解码器芯片，专为便携式应用而设计。在典型的复合输入应用中，功耗低于 100mW。可用的关断模式可进一步降低功耗。它使用 1.8V 作为模拟和数字电源电压，以及 3.3V 作为 I/O 电源。只需一个 27MHz 晶体即可解码所有模拟视频标准。

该视频解码器将基带模拟 CVBS 或 S 视频信号解码为数字 8 位 4:2:2 YCbCr 输出。它由一个具有输入源选择、可变增益放大器和模数转换器、Y/C 分离电路、多标准颜色解码器（PAL BGHI、PAL M、PAL N、组合 PAL N、NTSC M、NTSC 4.43 和 SECAM）以及同步电路的模拟前端组成。Y/C 分离采用高质量自适应 4H 梳状滤波器，以减少杂色和亮度串扰。先进的同步处理电路可以为非标准信号以及弱信号产生稳定的图像。解码器的输出是行同步的，并格式化为带有嵌入同步的 ITU-R 656 输出。

TW9900 还包括用于检测和处理垂直消隐间隔 (VBI) 信号的电路。它切片并处理 VBI 数据，并通过视频总线输出。一些信息也可以通过主机接口检索。它还检测符合 Macrovision 标准的版权保护信号，包括 AGC 和彩色条纹脉冲。

采用 2 线串行主机接口，以简化系统集成。所有功能都可以通过此接口控制。
