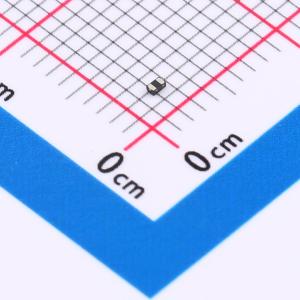

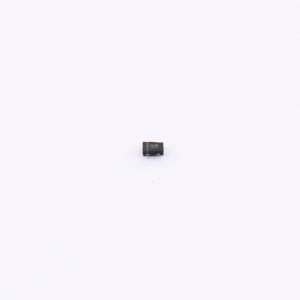

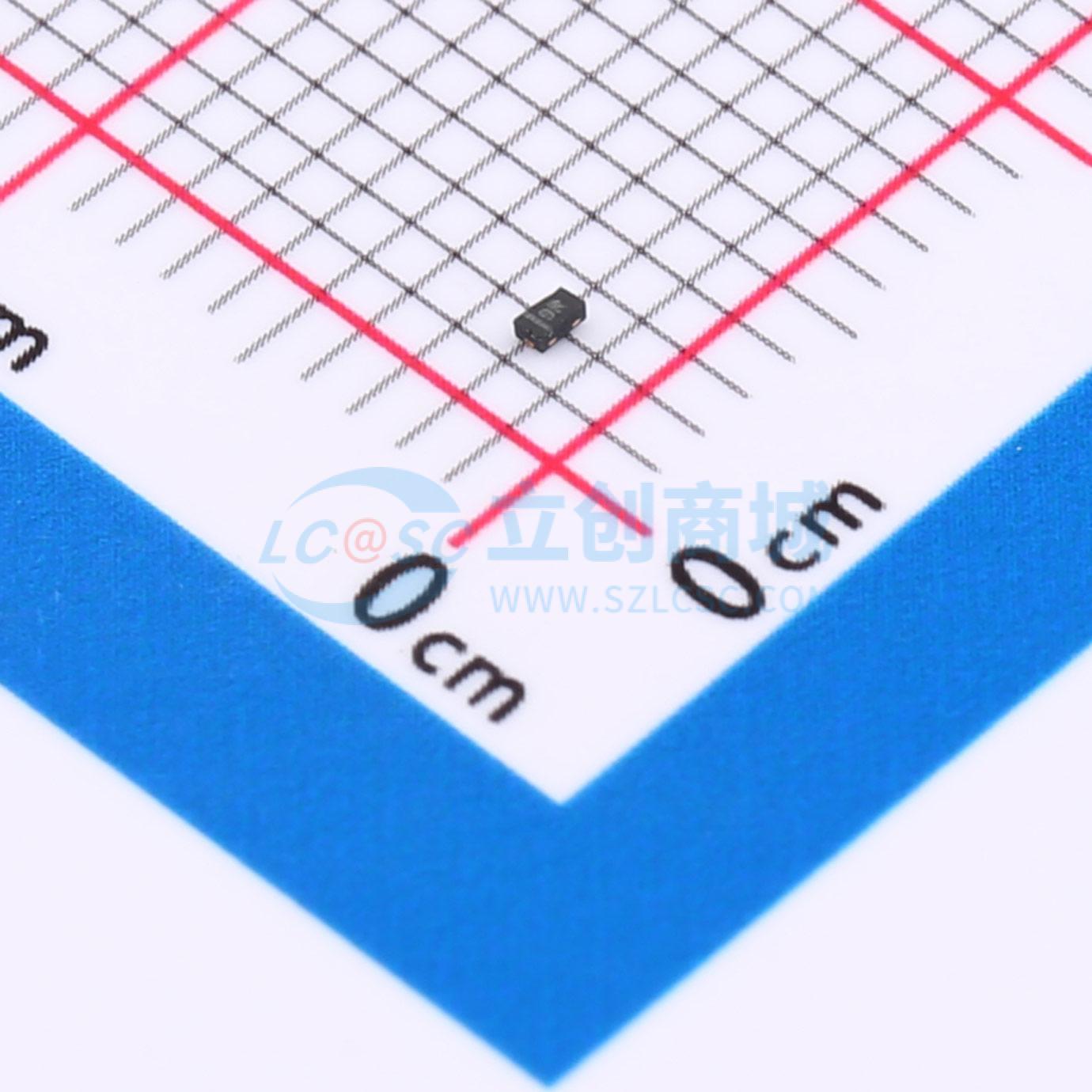

VBUS05L1-DD1-G-08

双向TVS 5.5V截止峰值浪涌电流：2A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: VBUS05L1-DD1是一款双向对称（BiSy）ESD保护器件，可将正、负过压瞬变钳位到地。将VBUS05L1-DD1连接在信号或数据线与地之间，可在规定的工作范围内实现高隔离（低漏电流、极低电容）。由于采用了超小型LLP1006-2M封装，其引脚短、封装尺寸小，线路电感非常低，因此能够以极小的过冲或下冲对ESD冲击等快速瞬变进行钳位。
品牌名称: VISHAY(威世)
商品型号: VBUS05L1-DD1-G-08
商品编号: C2649891
商品封装: LLP1006-2M
包装方式: 编带
商品毛重: 0.016388克(g)

商品参数

商品概述

VBUS05L1-DD1是一款双向对称（BiSy）ESD保护器件，可将正、负过压瞬变钳位到地。将VBUS05L1-DD1连接在信号或数据线与地之间，可在规定的工作范围内实现高隔离（低漏电流、极低电容）。由于采用了超小型LLP1006-2M封装，其引脚短、封装尺寸小，线路电感非常低，因此能够以极小的过冲或下冲对ESD冲击等快速瞬变进行钳位。

商品特性

超紧凑的LLP1006-2M封装
封装高度低，<0.4 mm，无铅
单线路ESD保护e4
工作范围 ± 5.5 V
低漏电流lR <0.1 μA，符合RoHS标准
负载电容极低，CD = 0.3 pF，无卤素
ESD抗扰度符合IEC 61000-4-2标准，接触放电 ± 15 kV（5 - 2008），空气放电 ± 16 kV
可通过标准视觉检查来检测焊接情况，无需X射线检测
引脚镀NiPdAu（e4），无晶须生长
e4 - 贵金属（如Ag、Au、NiPd、NiPdAu）（无Sn）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5.5V
	钳位电压	17V
	峰值脉冲电流(Ipp)	2A@8/20us
	峰值脉冲功率(Ppp)	34W@8/20us
	击穿电压	8.4V

	属性	参数值
	反向电流(Ir)	50nA
	通道数	单路
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-2
	类型	TVS
	Cj-结电容	0.33pF
