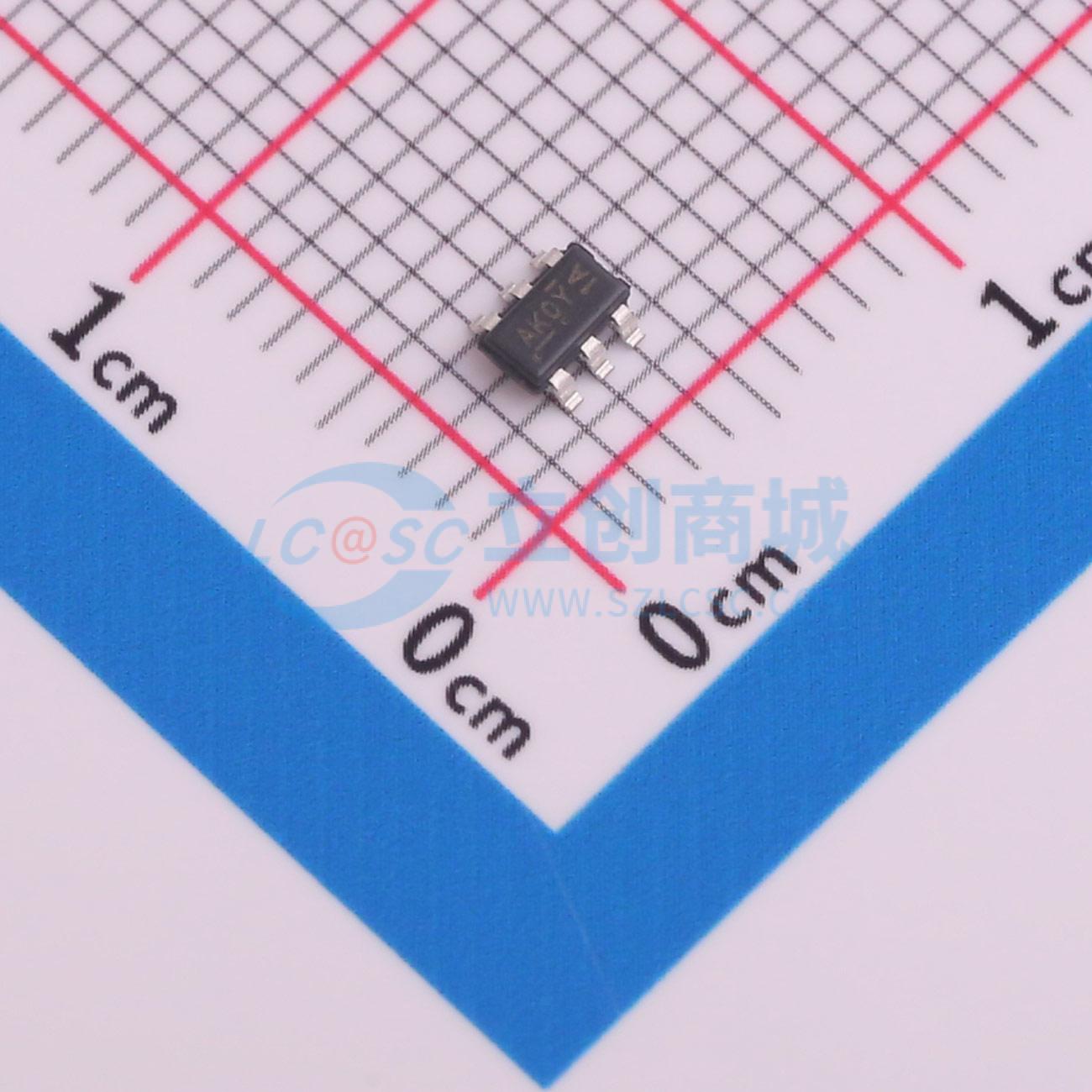

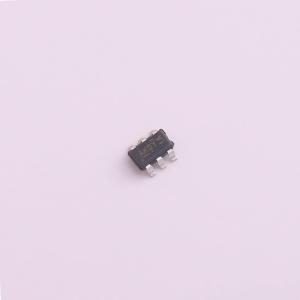

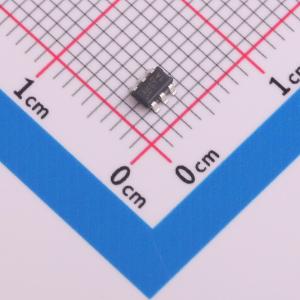

AOZ8904CIL
超低电容TVS二极管 ESD 5.5V截止 峰值脉冲电流：4A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- AOZ8904CIL是一款瞬态电压抑制器阵列，旨在保护高速数据线免受静电放电（ESD）和雷击影响。
- 品牌名称
- AOS
- 商品型号
- AOZ8904CIL
- 商品编号
- C2649893
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | 18V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 50W | |
| 击穿电压 | 6.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1.25pF |
商品概述
AOZ8904CIL是一款瞬态电压抑制器阵列，旨在保护高速数据线免受静电放电（ESD）和雷击的影响。 该器件在单个封装中集成了八个浪涌额定、低电容的导向二极管和一个瞬态电压抑制器（TVS）。在瞬态情况下，导向二极管将瞬态电流引导至电源线的正端或接地。它们可用于满足IEC 61000 - 4 - 2标准4级（±15kV空气放电、±8kV接触放电）的ESD抗扰度要求。 AOZ8904CIL采用无卤且符合RoHS标准的SOT - 23和SC - 70封装。其额定环境温度范围为 - 40°C至 + 85°C。
商品特性
- 高速数据线的ESD保护
- 超越：IEC 61000 - 4 - 2（ESD）±24kV（空气放电）、±24kV（接触放电）
- IEC 61000 - 4 - 5（雷击）4A（8 / 20μs）
- 人体模型（HBM）±24kV
- 小封装节省电路板空间
- 低插入损耗
- 保护四条I/O线
- 低钳位电压
- 低工作电压：5.0V
应用领域
- USB 2.0电源和数据线保护
- 视频图形卡
- 显示器和平板显示器
- 数字视频接口（DVI）
