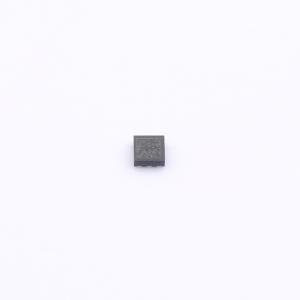

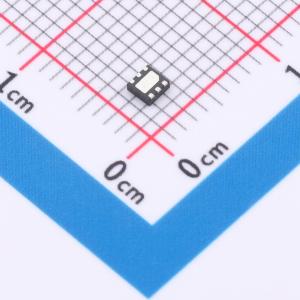

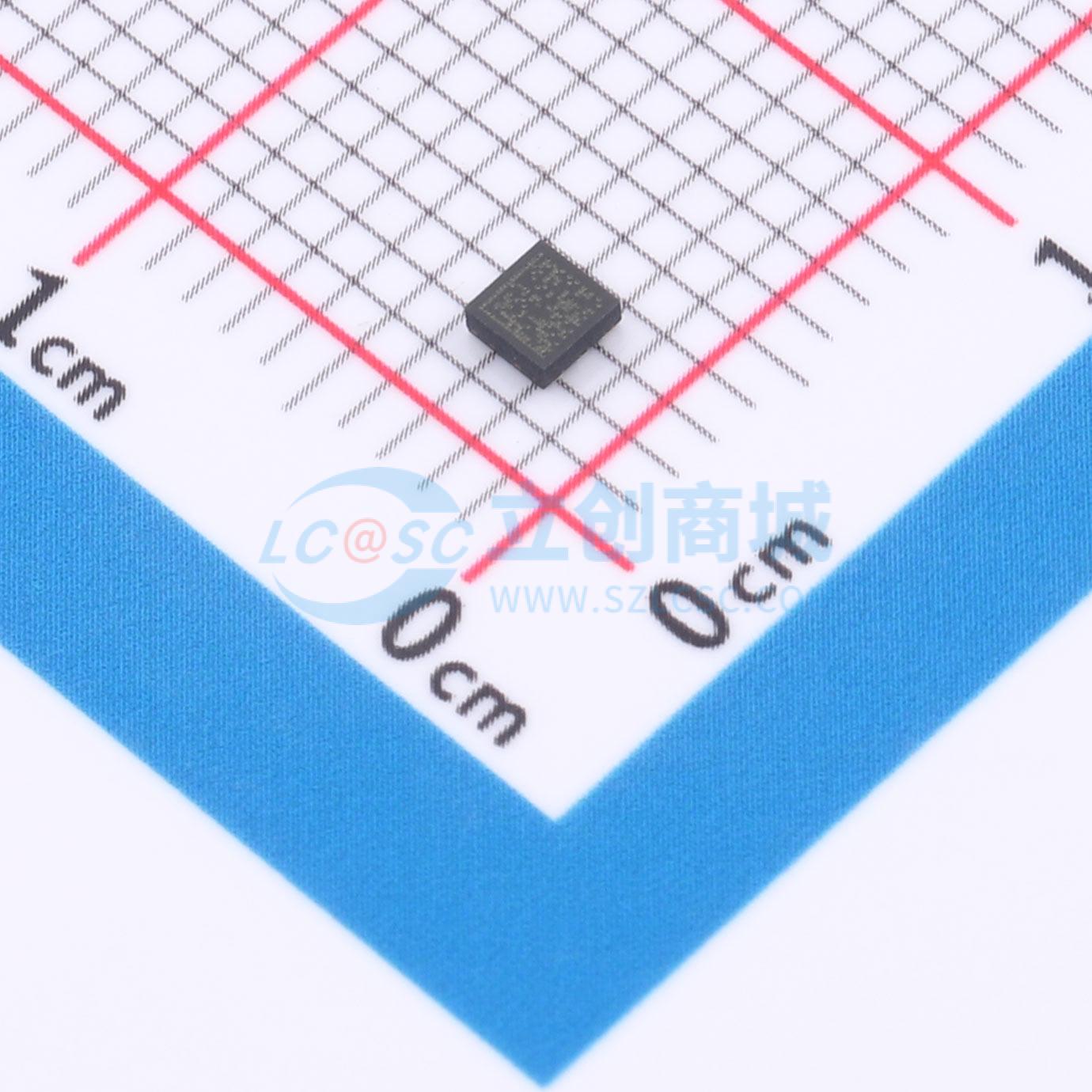

LDH40PURY
1.2V~22V 200mA 40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LDH40是一款高精度电压调节器，设计用于在汽车应用中直接连接汽车电池，或在工业应用中连接通用电池。高达40 V的宽输入电压使该器件能够承受负载突降瞬态，这在汽车系统中很常见。轻载时的超低静态电流可延长始终处于待机状态系统的电池使用寿命
- 品牌名称
- ST(意法半导体)
- 商品型号
- LDH40PURY
- 商品编号
- C25402529
- 商品封装
- DFN-6-EP(2x2)
- 包装方式
- 袋装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 40V | |
| 输出电压 | 1.2V~22V | |
| 输出电流 | 200mA | |
| 电源纹波抑制比(PSRR) | 70dB | |
| 压差 | 700mV@(200mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 2uA | |
| 噪声 | 300uVrms | |
| 功能特性 | 工作状态指示；输入欠压保护；使能控制；输出放电；短路保护；热关断 | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 输出类型 | 可调 | |
| 输出通道数 | 1 |
商品概述
LDH40是一款高精度电压调节器，设计用于直接连接汽车应用中的汽车电池或工业应用中的通用电池。输入电压扩展至40V，使该设备能够支持汽车系统中典型的负载突降瞬态。轻载时的超低静态电流增加了始终在线待机系统的电池使用寿命。该设备通过输入和输出端的小型陶瓷电容器实现稳定。使能逻辑控制功能可将LDH40置于关闭模式，使总电流消耗低于0.3μA。还包括热保护功能。该设备提供汽车级版本，采用非常小尺寸的DFN封装，带有可焊侧翼，可在PCB（印刷电路板）设计中最大限度节省空间并支持AOI（自动光学检测）。
商品特性
- AEC-Q100 grade1合格
- 工作温度范围：-40℃ < T_J < +150℃
- 输入电压范围：3.3V至40V
- dropout电压：200mA负载时典型值700mV
- 低接地电流：无负载时典型值2μA
- ADJ范围：1.2V至22V
- 输出电压公差：25℃时0.5%
- 保证输出电流：200mA
- Power Good功能
- 逻辑控制电子关闭
- 内部电流限制
- 热关闭
- 输出主动放电功能
- 封装选项：汽车级DFN 2x2 6L WF；工业级SOT23 5L和DFN 6L
应用领域
- EV动力总成
- 车身控制模块
- 始终在线电池连接应用
- 信息娱乐和仪表盘
- ADAS
