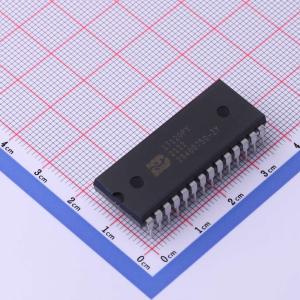

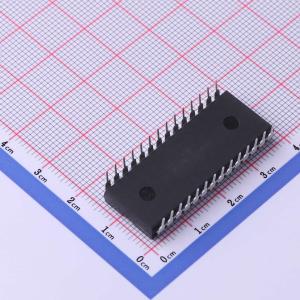

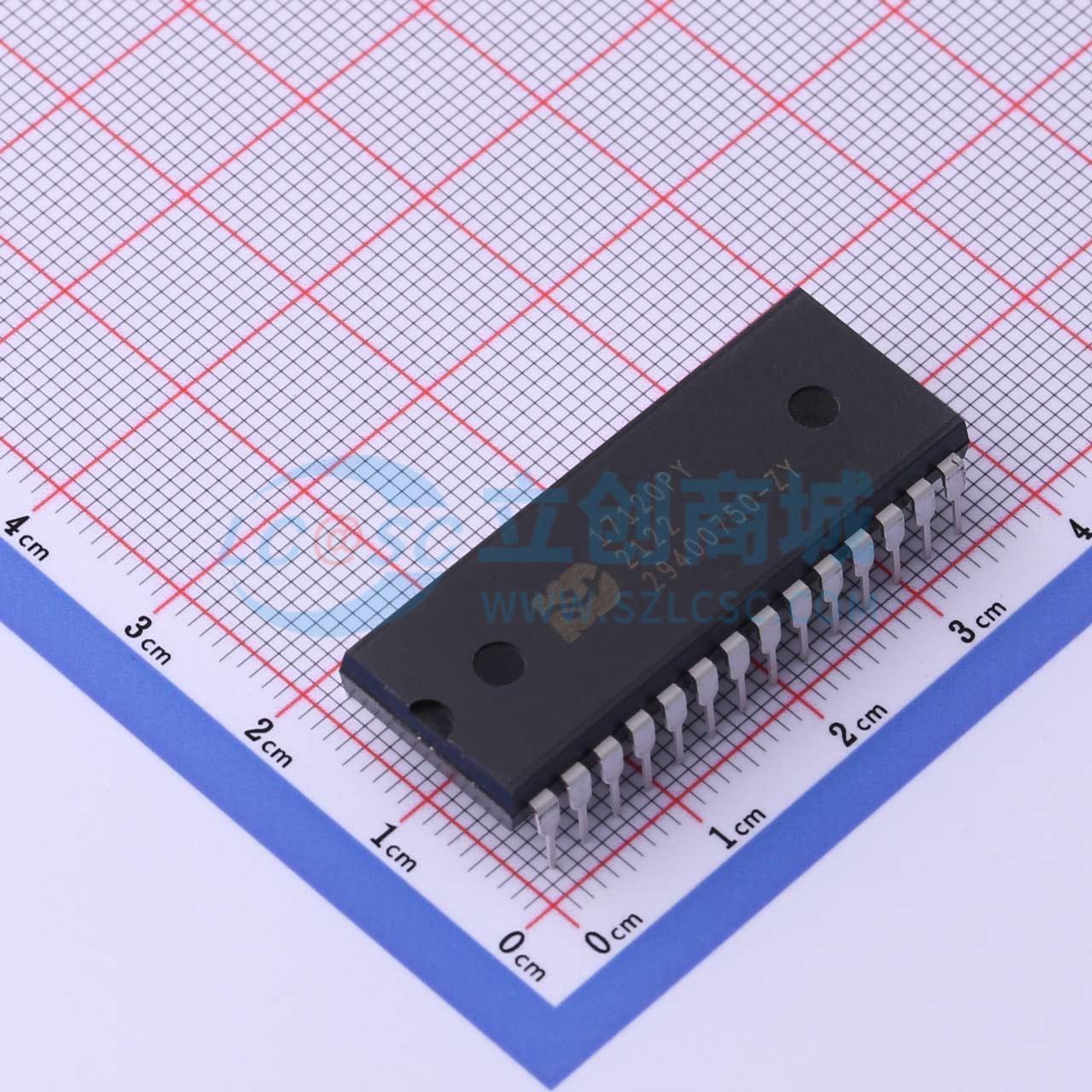

ISD17120PY

新唐科技的ISD1700语音录放芯片系列是一款高品质、高度集成的单芯片多语音信息录放设备，非常适合各种电子系统。信息录制时长可由用户根据具体器件在26秒至120秒范围内选择。每个器件的采样频率也可通过外部电阻在4 kHz至12 kHz之间进行调整，使用户在每个应用的录制时长和录制质量之间有更大的灵活性。工作电压范围为2.4 V至5.5 V，确保ISD1700器件能在各种电池供电或电源供电的应用中达到最佳性能。 ISD1700设计为可在独立模式或微控制器（SPI）模式下工作。该器件集成了专有的信息管理系统，使芯片能够自行管理多条信息的地址位置。这一独特功能在简单的按键操作环境中提供了复杂的信息处理灵活性。器件包括片上振荡器（由外部电阻控制）、带自动增益控制（AGC）的麦克风前置放大器、辅助模拟输入、抗混叠滤波器、多级存储（MLS）阵列、平滑滤波器、音量控制、脉宽调制（PWM）D类扬声器驱动器以及电流/电压输出。 ISD1700器件还支持可选的“vAlert”（语音警报）功能，可作为新信息指示器。启用vAlert功能后，器件会闪烁外部LED以指示有新信息。此外，还预留了四种特殊音效用于操作的音频确认，如“开始录制”“停止录制”“擦除”“快进”“全部擦除”等。 录制内容存储在片上闪存中，实现零功耗信息存储。这一独特的单芯片解决方案得益于新唐科技的专利多级存储（MLS）技术。音频数据无需数字压缩即可直接存储在固态存储器中，提供卓越的语音和音乐回放质量。 语音信号可通过两条独立路径输入芯片：差分麦克风输入和单端模拟输入。在输出方面，ISD1700同时提供脉宽调制（PWM）D类扬声器驱动器和独立模拟输出。PWM可直接驱动标准8Ω扬声器或典型蜂鸣器，而独立模拟输出可配置为单端电流或电压输出以驱动外部放大器。 在独立模式下，ISD1700器件在操作完成后会自动进入掉电模式以节省功耗。 在SPI模式下，用户可通过串行接口完全控制器件的操作。这包括通过指定操作的起始地址和结束地址随机访问存储阵列内的任何位置。SPI模式还允许访问模拟路径配置（APC）寄存器。该寄存器可灵活配置音频路径、输入、输出和混音。独立模式下的APC默认配置也可通过将APC数据存储到初始化时加载的非易失性寄存器（NVCFG）中进行修改。利用ISD1700系列的功能，设计人员能够灵活地将语音功能集成到高端产品中。

• 适用于单芯片按键应用的集成信息管理系统
  • 录制（REC）：电平触发录制
  • 播放（PLAY）：边沿触发播放单条信息或电平触发顺序循环播放
  • 擦除（ERASE）：边沿触发擦除第一条或最后一条信息，或电平触发擦除所有信息
  • 快进（FWD）：边沿触发跳转到下一条信息或在播放时快速扫描信息
  • 音量（VOL）：8级输出音量控制
  • 就绪/忙指示（RDYINT）：指示就绪或忙碌状态
  • 复位（RESET）：返回默认状态
  • 每个操作周期后自动掉电
• 可通过外部振荡器电阻控制的可选采样频率
• 可选的信息录制时长
  • 根据所选采样频率，可在20秒至480秒的宽范围内选择
• 信息和操作指示器
  • 四种可定制音效（SE）用于声音提示
  • 可选的vAlert（语音警报）功能，指示新信息的存在
  • LED指示灯：录制时常亮，播放、快进和擦除操作时闪烁
• 双工作模式
  • 独立模式：
    • 集成信息管理技术
    • 每个操作周期后自动掉电
  • SPI模式：
    • 通过APC寄存器和各种SPI命令，用户可完全自主选择和控制各项功能
• 两个独立输入通道
  • MIC+/MIC-：带自动增益控制（AGC）的差分麦克风输入
  • AnaIn：单端模拟输入
