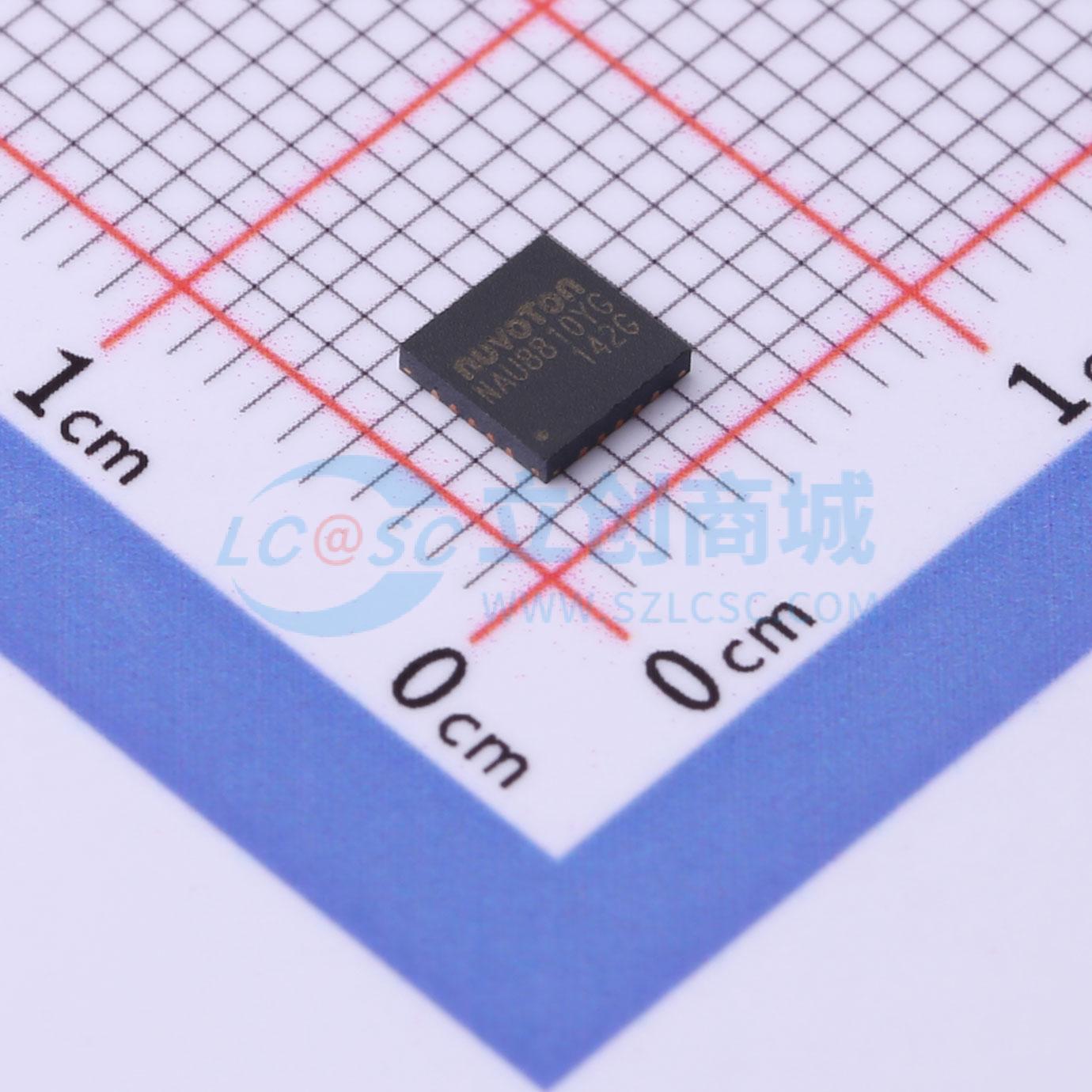

温馨提醒：图片仅供参考，商品以实物为准
NAU8810YG
带两线接口控制的差分/单声道音频编解码器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款经济高效的低功耗宽带单声道音频编解码器，适用于广泛的音频应用，包括语音电话。支持的功能包括5波段图形均衡器、带噪声门的自动电平控制（ALC）、可编程增益放大器（PGA）、标准I²S或PCM音频接口、可选的PCM时隙分配以及片上全分数N锁相环（PLL）。该设备包括一个差分麦克风输入，以及音频路径中的多个可变增益控制级。提供单声道耳机/线路电平输出和高功率差分BTL扬声器驱动器输出。
- 品牌名称
- NUVOTON(新唐)
- 商品型号
- NAU8810YG
- 商品编号
- C2613464
- 商品封装
- QFN-20(4x4)
- 包装方式
- 托盘
- 商品毛重
- 2.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频接口芯片 | |
| 类型 | 编解码器 | |
| 接口类型 | I2S |
| 属性 | 参数值 | |
|---|---|---|
| 采样率 | 8kHz~48kHz | |
| 工作电压 | 1.71V~3.6V；2.5V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
NAU8810是一款高性价比、低功耗的宽带单声道音频编解码器。它适用于广泛的音频应用，包括语音电话。支持的功能包括5频段图形均衡器、带噪声门的自动电平控制（ALC）、可编程增益放大器（PGA）、标准I2S或PCM音频接口、可选的PCM时隙分配，以及一个全分数N片上锁相环（PLL）。该器件包括一个差分麦克风输入，以及音频路径中的多个可变增益控制级。同时提供单声道耳机/线路电平输出和高功率差分BTL扬声器驱动输出。 模拟输入路径包括一个PGA，可通过-12dB至+35.25dB的可编程增益对各种输入源进行动态范围优化。除了用于去除直流偏置电压的数字高通滤波器外，ADC还具有可编程语音频段数字滤波功能。音频数据通过支持多种I2S和PCM数据格式的音频接口进行传输。DAC转换路径包括滤波、混音、可编程增益放大器和软静音功能。双线数字控制接口具有独立的电源电压，便于集成到多电源电压系统中。NAU8810的工作电源电压范围为2.5V至3.6V，数字内核可在低至1.71V的电压下工作以节省功耗。NAU8810的工作温度范围为-40℃至+85℃，并且具备汽车级AEC-Q100认证。
商品特性
- 24位信号处理线性音频编解码器
- 音频DAC：信噪比93dB，总谐波失真-84dB
- 音频ADC：信噪比91dB，总谐波失真-79dB
- 支持8 - 48kHz可变采样率
- 集成可编程麦克风放大器
- 集成BTL扬声器驱动器，1W（8Ω / 5V）
- 耳机/扬声器/线路输出混音/路由
- 集成耳机驱动器，40mW（16Ω / 3.3V）
- 为麦克风提供低噪声偏置电源电压
- 片上全分数N锁相环
- 模拟电源：2.5V至3.6V
- 数字电源：1.71V至3.6V
- 标称工作电压：3.3V
- 5频段图形均衡器
- 可编程自动电平控制
- ADC陷波滤波器
- 可编程高通滤波器
- 数字ADC/DAC直通
- 双声道单声道数据输出
- 汽车级AEC-Q100 3级和TS16949认证，经过更高可靠性标准测试
- 工作温度：-40℃至+85℃
应用领域
- 各类有线/无线电话
- 安全系统
- 移动电话免提套件
- 住宅及消费类对讲机
