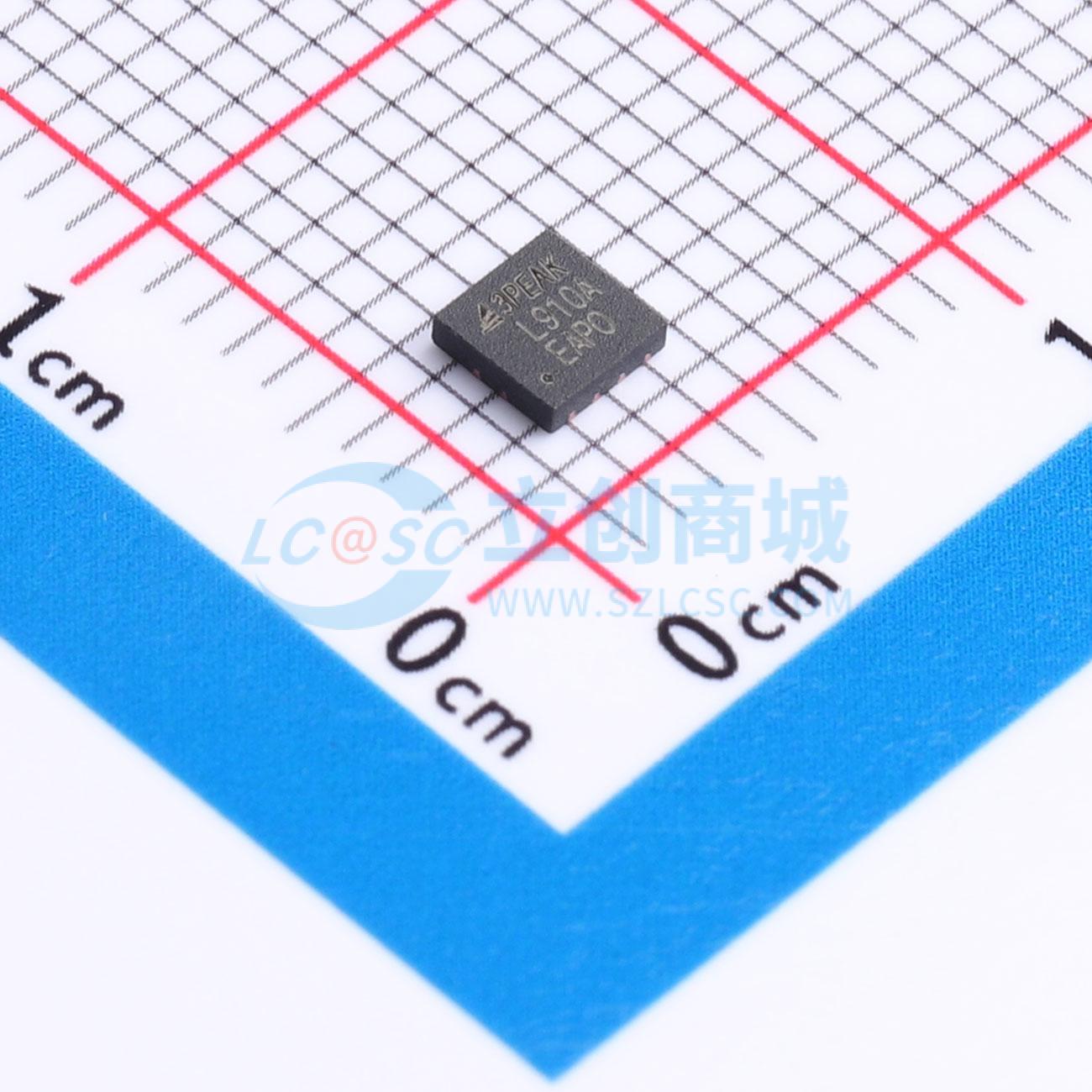

温馨提醒：图片仅供参考，商品以实物为准
TPL910GADJA-DF6R-S
800mV~6V 1A 6.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 1-A高电流、4.5 μVₚ₋ₚ低噪声、高PSRR、高精度线性稳压器，在1-A负载电流下最大超低压差电压仅为500-mV。支持通过外部电阻分压器调节输出电压，范围为0.8V至6V。超低噪声、高PSRR和高输出电流能力使其成为对噪声敏感应用（如高速通信设施和高清成像设备）的理想电源。准确的输出电压容差、出色的瞬态响应和可调软启动控制确保产品成为大规模处理器或数字负载（如ASIC、FPGA、CPLD和DSP）的最佳电源。提供小型DFN3X3-8封装，保证工作温度范围为 -40℃至 +125℃。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPL910GADJA-DF6R-S
- 商品编号
- C25211895
- 商品封装
- DFN-8(3x3)
- 包装方式
- 袋装
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 6.5V | |
| 输出电压 | 800mV~6V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 80dB@(1kHz) | |
| 压差 | 500mV@(1A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 5.4mA | |
| 噪声 | 4.5uVrms | |
| 功能特性 | 使能控制；可调软启动；过流保护；热关断；输入欠压保护 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 可调 | |
| 输出通道数 | 1 |
商品概述
TPL910A系列产品是1A大电流、4.5 μVRMS低噪声、高电源抑制比、高精度线性稳压器，在1A负载电流下仅具有500 mV的最大超低压差电压。该系列支持通过外部电阻分压器在0.8V至6V范围内调节输出电压。 超低噪声、高电源抑制比和高输出电流能力使TPL910A系列成为对噪声敏感应用（如高速通信设施和高清成像设备）的理想电源。精确的输出电压容差、出色的瞬态响应和可调软启动控制确保了该系列产品成为大规模处理器或数字负载（如ASIC、FPGA、CPLD和DSP）的最佳电源。 该系列产品采用小型DFN3X3-8封装，保证工作温度范围为-40℃至+125℃。
商品特性
- 输入电压范围：2.2 V 至 6.5 V
- 输出电压选项：可调输出：0.8 V 至 6 V
- 在电源电压调整率、负载调整率和整个工作温度范围内具有±3%的精度
- 最大输出电流：1 A
- 低压差电压：在1 A时最大为500 mV
- 高电源抑制比：在1 kHz时为80 dB，在1 MHz时为50 dB
- 输出电压噪声：4.5 μVRMS（100 Hz 至 100 kHz）
- 出色的瞬态响应
- 使用4.7 μF或更大的陶瓷输出电容可保持稳定
- 过流保护和过温保护
- 封装：DFN3X3-8
应用领域
- 通信：CPU、ASIC、FPGA、CPLD、DSP
- 高性能模拟：ADC、DAC、LVDS、VCO
- 对噪声敏感的成像：CMOS传感器、视频ASIC
