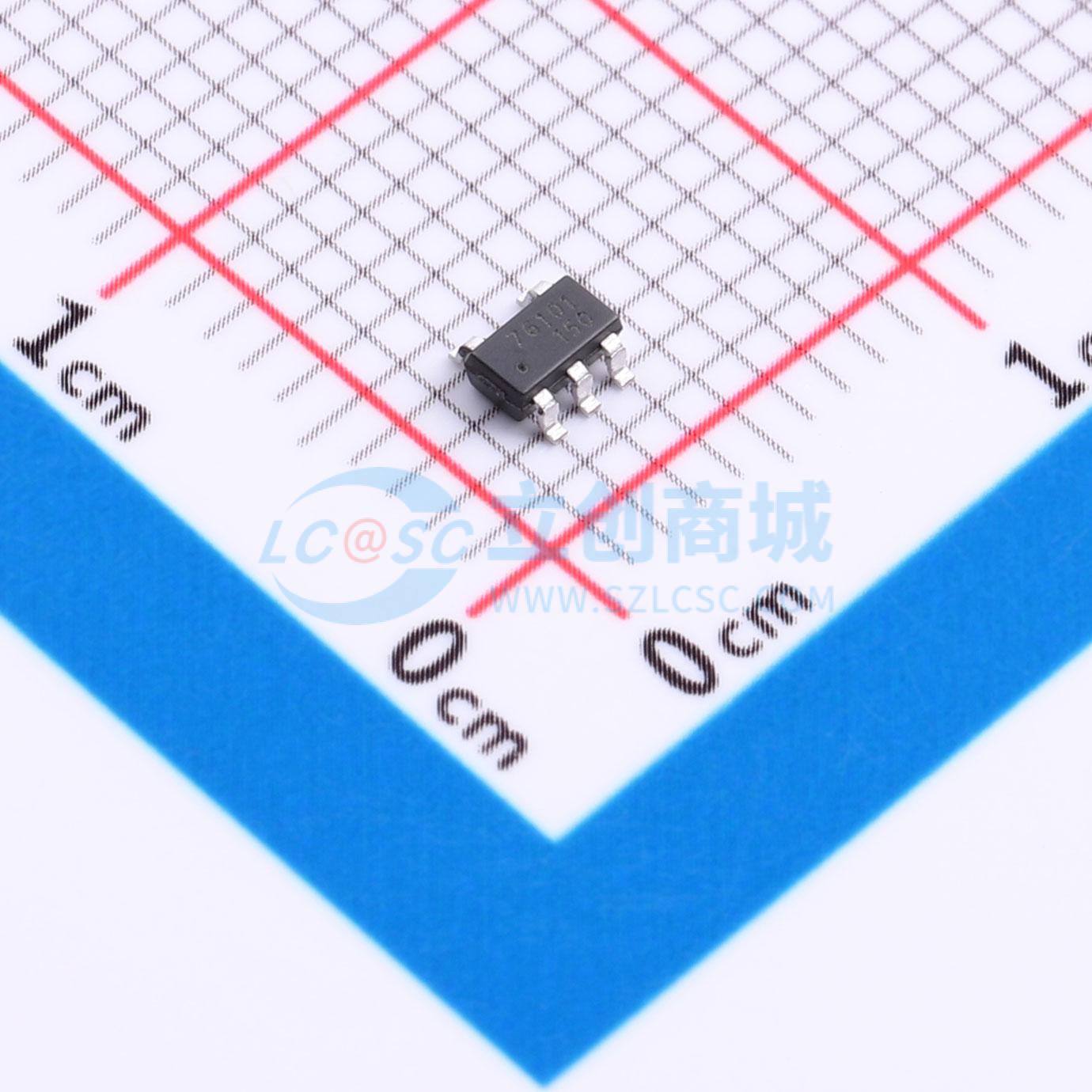

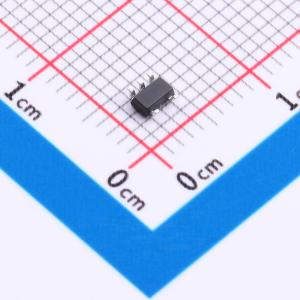

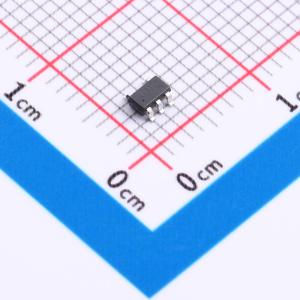

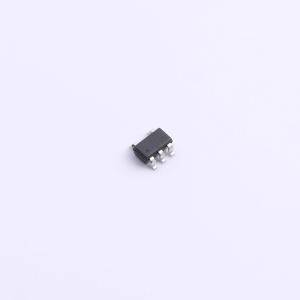

TPS76101SF5
1.5V~12V 150mA 16V
- 品牌名称
- HTC
- 商品型号
- TPS76101SF5
- 商品编号
- C25211983
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 2.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 16V | |
| 输出电压 | 1.5V~12V | |
| 输出电流 | 150mA | |
| 电源纹波抑制比(PSRR) | 75dB | |
| 压差 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 120uA | |
| 噪声 | - | |
| 功能特性 | 使能控制；反极性电压保护；过流保护；热关断 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 可调 | |
| 输出通道数 | 1 |
商品概述
TPS761xx 是一款高效的线性稳压器，具有超低噪声输出、极低压差电压和极低接地电流。其初始精度优于 1%。该器件专为手持式电池供电设备设计，包含一个 CMOS 或 TTL 兼容的使能/关断控制输入。关断时，功耗几乎降至零。在压差状态下，稳压器接地电流仅轻微增加，进一步延长了电池寿命。TPS761xx 的关键特性包括反接电池保护、电流限制和过温关断。该器件提供固定和可调输出电压版本，采用 SOT-23-5 封装。可调版本的最大输出电压为 12V。TPS761xx 由高精度电压基准、误差校正电路和限流输出驱动器组成，具有良好的瞬态响应，即使在负载变化时输出也能保持稳定。EN 输入可关闭输出以降低功耗。TPS761xx 集成了过温和过流保护。建议使用最小 1.0 μF 的 MLCC 作为输入电容，更大的电容值有助于通过旁路稳压器输入来改善纹波抑制，从而进一步提高输出电压的完整性。建议使用 X7R 或 X5R 电介质，并应尽可能靠近 IN 引脚放置。TPS761xx 需要最小输出电容以保持稳定性，其设计可与等效串联电阻极低的 MLCC 稳定工作。1.0 μF 的 MLCC 可满足大多数应用需求。更大的电容值和更低的 ESR 可改善动态性能。建议使用 X7R 或 X5R 电介质，以在其整个工作温度范围内保持足够的电容，并应尽可能靠近 OUT 引脚放置。VIN 的工作条件和 VOUT 的工作特性取决于根据输出负载电流的压差电压性能。输出电压 VOUT = VADJ × (1 + R2 / R1)。TPS761xx 可在整个工作结温范围内提供 150mA 的连续电流。然而，输出电流受到封装功耗限制的制约。考虑到所采用的封装，由于 TPS761xx 的功耗限制，可能仍无法提供 150mA 的最大输出电流。在所有可能条件下，结温必须处于工作条件规定的范围内。器件的温度由以下公式给出：外壳温度 TC = TA + PD × θCA，结温 TJ = TC + PD × θJC，或结温 TJ = TA + PD × θJA。其中 TJ 为结温，TC 为外壳温度，TA 为环境温度，PD 为器件的总功耗，θCA 为外壳到环境的热阻，θJC 为结到外壳的热阻。
商品特性
- 保证输出电流为 150mA
- 高输出精度：±1.0%
- 低静态电流
- 极低压差电压
- 超低噪声输出
- 优异的线路和负载调整率
- 固定输出电压：1.2V、1.8V、2.5V 和 3.3V
- 可调输出电压：1.5V 至 12V
- 逻辑控制关断选项
- 与低 ESR MLCC 稳定工作
- 过流保护
- 过温保护
- 提供 SOT-23-5L 封装
应用领域
- 移动电话和智能手机
- 数码相机和摄像机
- 便携式通信设备
- GPS 和手持设备
- 电池供电设备
