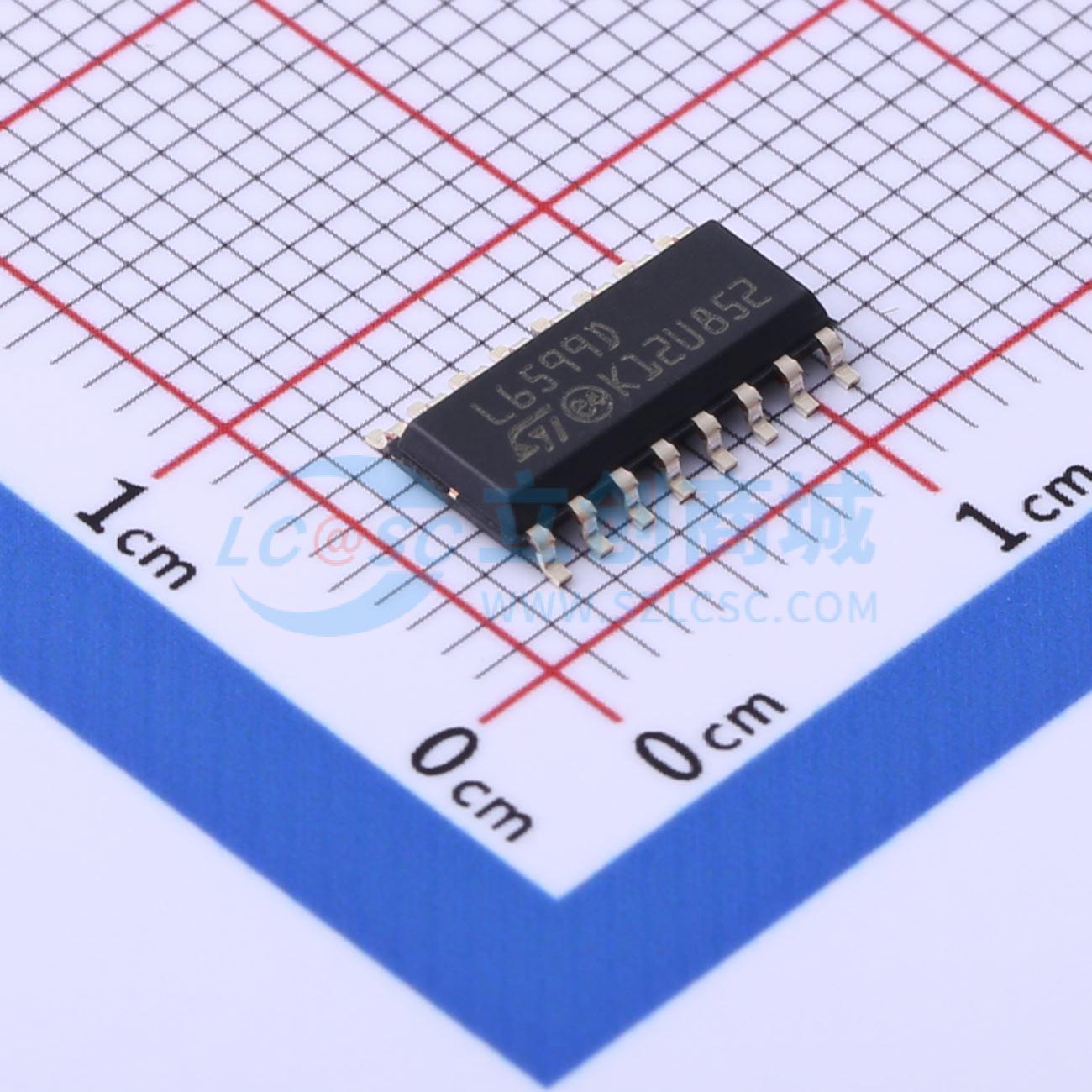

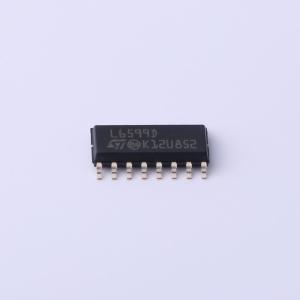

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 工作电压 | 8.85V~17.9V | |
| 开关频率 | 50kHz~500kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | 1W | |
| 最大占空比 | 50% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 618V | |
| 拓扑结构 | 半桥式 | |
| 功能特性 | 欠压锁定；Brown-in/Brown-out检测；轻载高效模式；可调软启动；前沿消隐；过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+150℃ | |
| 工作模式 | - | |
| 输出电压 | - | |
| 反馈方式 | - |
商品特性
- 50%占空比，谐振半桥的可变频率控制
- 高精度振荡器
- 最高500 kHz的工作频率
- 两级OCP：频率偏移和锁定关断
- 与PFC控制器接口
- 锁定禁用输入
- 轻载下的突发模式操作
- 用于电源开启/关闭排序或欠压保护的输入
- 非线性软启动以实现单调输出电压上升
- 兼容600 V轨的高端栅极驱动器，带有集成自举二极管和高dV/dt抗扰度
- -300/800 mA高端和低端栅极驱动器，带有UVLO下拉
- DIP-16，SO-16N封装
应用领域
- LCD及PDP电视
- 台式电脑，入门级服务器
- 电信SMPS
- 交流-直流适配器，开放式框架SMPS
