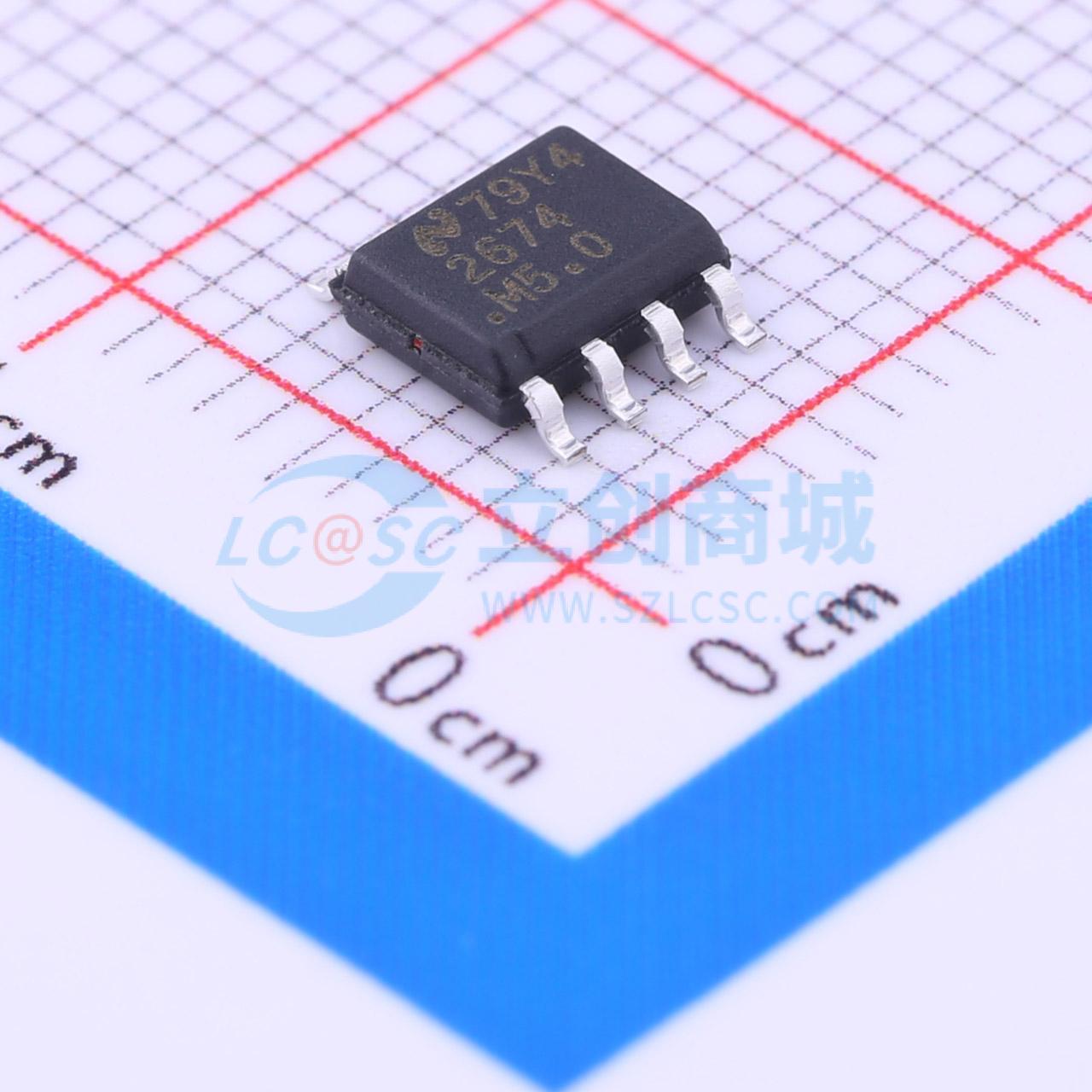

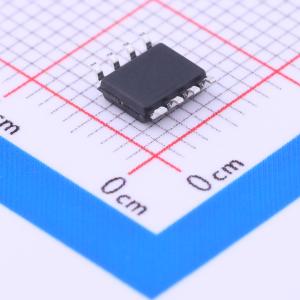

LM2674MX-5.0/NOPB

高效率500mA降压电压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2674是一款高效率的500mA降压电压调节器,适用于将较高的直流电压转换为较低的直流电压。该系列调节器采用LMD MOS工艺制造,具有固定频率振荡器和内部频率补偿功能。其输入电压范围为8V至40V,输出电压为5V,最大输出负载电流为500mA。LM2674还具有低功耗待机模式、过温保护和电流限制功能。
品牌名称: TI(德州仪器)
商品型号: LM2674MX-5.0/NOPB
商品编号: C279118
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.175克(g)

商品参数

商品概述

LM2674系列稳压器是采用LMDMOS工艺制造的单片集成电路。这些稳压器为降压型开关稳压器提供了所有有源功能，能够驱动500 mA的负载电流，具有出色的线性和负载调节能力。这些器件有3.3 V、5 V、12 V的固定输出电压版本，以及可调输出版本。这些稳压器所需的外部元件数量最少，使用简单，并且包含专利内部频率补偿和固定频率振荡器。 LM2674系列的开关频率为260 kHz，因此与低频开关稳压器相比，所需的滤波元件尺寸更小。由于其效率非常高（>90%），印刷电路板上的铜走线是唯一需要的散热方式。多家不同制造商提供与LM2674配合使用的标准电感系列。这一特性极大地简化了使用这些先进集成电路的开关模式电源的设计。数据手册中还包含了适用于开关模式电源的二极管和电容器选择指南。其他特性包括：在指定的输入电压和输出负载条件下，输出电压的公差保证在±1.5%以内，振荡器频率的公差在±10%以内。具备外部关断功能，典型待机电流为50 μA。输出开关具有限流功能，以及热关断功能，可在故障条件下提供全面保护。

商品特性

效率高达96%
提供8引脚SOIC、PDIP和16引脚WSON封装
设计简单易行
仅需5个外部元件
使用现成的标准电感
提供3 V、5 V、12 V固定输出版本和可调输出版本
可调输出版本的输出电压范围：1.21 V至37 V
在输入电压和负载条件下，输出电压最大公差为±1.5%
保证输出负载电流为500 mA
0.25 Ω DMOS输出开关
宽输入电压范围：8 V至40 V
260 kHz固定频率内部振荡器
具备TTL关断能力，低功耗待机模式
热关断和限流保护

应用领域

简单高效（>90%）的降压型稳压器
线性稳压器的高效预稳压器
正到负转换器

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	6.5V~40V
	输出电压	5V
	输出电流	500mA
	开关频率	260kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	3.6mA
	开关管(内置/外置)	内置
	输出类型	固定
