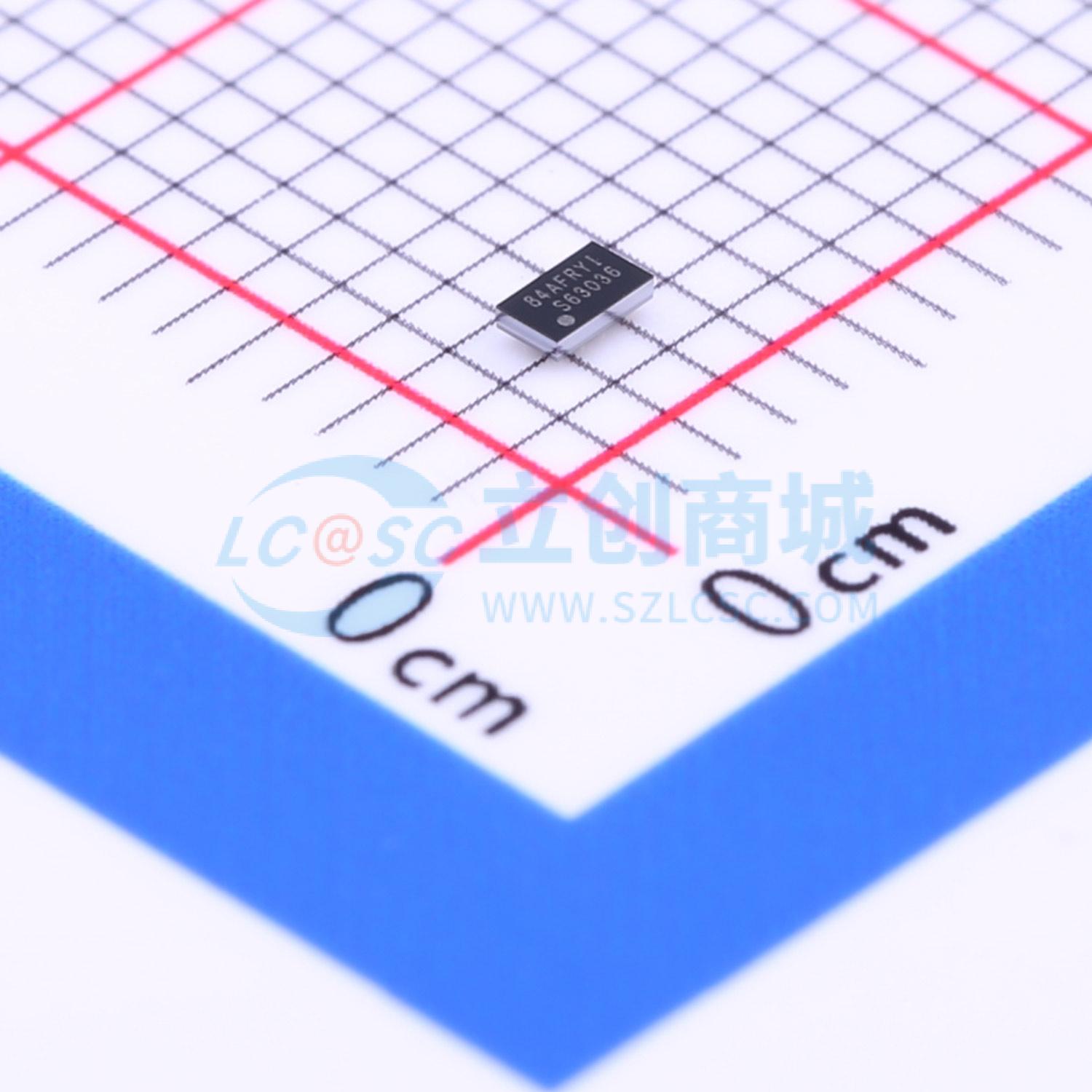

TPS63036YFGR

高效单电感升降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS63036是一款高效单电感升降压转换器,能够在输入电压高于或低于输出电压的情况下提供稳定的输出电压。该转换器基于固定频率脉宽调制（PWM）控制器,采用同步整流技术以获得最大效率。在轻负载条件下,转换器进入省电模式以维持高效率。支持固定和可调输出电压版本。
品牌名称: TI(德州仪器)
商品型号: TPS63036YFGR
商品编号: C283955
商品封装: DSBGA-8
包装方式: 编带
商品毛重: 0.4克(g)

商品参数

商品概述

TPS63036是一款非反相降压-升压转换器，能够在输入电源电压高于或低于输出电压的情况下提供稳压输出。该降压-升压转换器基于固定频率的脉冲宽度调制（PWM）控制器，采用同步整流技术以实现最高效率。在低负载电流时，转换器进入省电模式，以在较宽的负载电流范围内保持高效率。可以禁用省电模式，强制转换器以固定开关频率运行。开关中的最大平均电流限制在典型值1000 mA。可使用外部电阻分压器对输出电压进行编程。可以禁用转换器以最大限度地减少电池消耗。关机期间，负载与电池断开连接。该器件采用8引脚WCSP封装，尺寸为1.854 mm × 1.076 mm（YFG）。

商品特性

输入电压范围：1.8 V至5.5 V
真正的降压或升压操作
可调及固定输出电压版本
效率高达94%
器件静态电流小于50 μA
固定和可调输出电压选项
具备省电模式，可在低输出功率时提高效率
可强制固定频率运行和同步
关机期间负载断开
过温保护
采用小型1.854 mm × 1.076 mm、8引脚WCSP封装

应用领域

所有两芯和三芯碱性、镍镉或镍氢电池供电产品，以及单芯锂电池供电产品
便携式音频播放器
移动电话、智能手机
个人医疗产品
白光LED

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	1.8V~5.5V
	输出电压	1.2V~5.5V
	输出电流	1A
	开关频率	2MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	35uA
	开关管(内置/外置)	内置
	输出类型	可调
