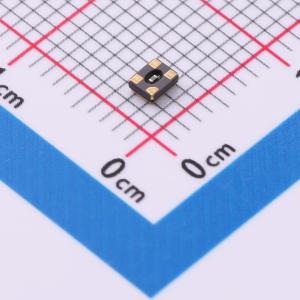

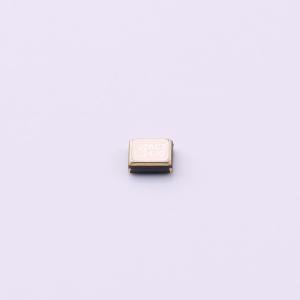

2TS026000RP

该文档介绍了石英晶体单元的相关规格。标准大气条件下，测量和测试的环境温度为25 ± 10℃，相对湿度为40%~70%，有疑问时环境温度为25 ± 2℃，相对湿度不变。电气特性通过S&A 250B或等效设备测量。AT切割晶体的FT曲线可用三阶多项式建模，给出了曲线拟合参数C0、C1、C2、C3的范围。还规定了驱动电平依赖性、GPS质量规格（包括晶体扰动规格1和2）、热敏电阻规格等，以及尺寸、标记和建议的回流焊曲线等内容。

• 标准大气条件下环境温度25 ± 10℃，相对湿度40%~70%，有疑问时环境温度25 ± 2℃
• AT切割晶体FT曲线用三阶多项式F(T) = C3(T - T0)³ + C2(T - T0)² + C1(T - T0) + C0建模
• C0为±10 ppm，C1为 -0.4 ~ -0.1 ppm/°C，C2为 -4.5×10⁻⁴ ~ 4.5×10⁻⁴ ppm/°C²，C3为8.5×10⁻⁵~11.5×10⁻⁵ ppm/°C³
• 驱动电平依赖性测量点数共29个，ESR变化率(max - min)/min < 20%，重复性(ESR2 - ESR1)/ESR1 < 10%
• 晶体扰动规格1的残差斜率在±50 ppb/°C内，规格2需计算小轨道滞后2的平均峰 - 峰频率差
