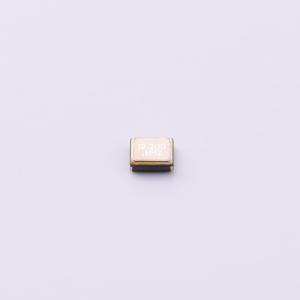

2TS019200RP

产品为2520 - 4P 19.200MHZ 7PF ±10PPM的石英晶体单元。标准大气条件下，测量和测试的环境温度为25 ± 10°C，相对湿度为40%~70%；若对结果有疑问，测量应在环境温度25 ± 2°C，相对湿度40%~70%的范围内进行。电气特性通过S&A 250B或等效设备测量。AT切割晶体的FT曲线可建模为三阶多项式F(T) = C3(T - T0)^3 + C2(T - T0)^2 + C1(T - T0) + C0，其中C0为±10 ppm，C1为 -0.4 ~ -0.1 ppm/°C，C2为 -4.5×10^-4 ~ 4.5×10^-4 ppm/°C²，C3为8.5×10^-5 ~ 11.5×10^-5 ppm/°C³。还规定了驱动电平依赖性、GPS质量规格、热敏电阻规格等相关参数。

• 标准大气条件下，环境温度25 ± 10°C，相对湿度40%~70%；有疑问时，环境温度25 ± 2°C，相对湿度40%~70%
• AT切割晶体FT曲线建模为三阶多项式F(T) = C3(T - T0)^3 + C2(T - T0)^2 + C1(T - T0) + C0
• C0为±10 ppm，C1为 -0.4 ~ -0.1 ppm/°C，C2为 -4.5×10^-4 ~ 4.5×10^-4 ppm/°C²，C3为8.5×10^-5 ~ 11.5×10^-5 ppm/°C³
• 驱动电平依赖性测量点数为上下各15点共29个数据点，ESR变化率(max - min)/min < 20%，重复性(ESR2 - ESR1)/ESR1 < 10%
• 晶体扰动规格1（残余频率稳定性斜率）在条件1A和1B下，残余斜率应在±50 ppb/°C内
• 晶体扰动规格2（小轨道滞后2）在条件2下，计算9个温度点的平均测量峰 - 峰频率差
