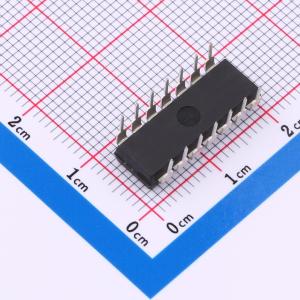

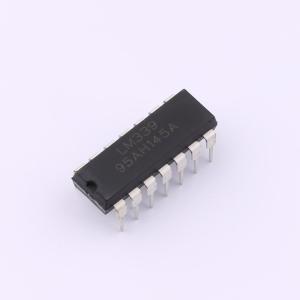

温馨提醒：图片仅供参考，商品以实物为准

LM339N(LX)

LM239/LM339 (LX)四路差分比较器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM239/LM339内部由四个独立的比较器组成，电路可以工作在宽电压范围的单电源下，也支持双电源供电。双电源供电时，两个电源之间的压差在2V至18V之间且VCC比输入共模电压至少高1.5V。静态电流功耗与电源电压无关。输出可以连接到其他器件的集电极开路输出端，以达到线与关系。LM239/LM339单电源工作电压范围为2V~36V。
品牌名称: LX(灵星芯微)
商品型号: LM339N(LX)
商品编号: C24833649
商品封装: DIP-14
包装方式: 管装
商品毛重: 1.35克(g)

商品参数

商品概述

LM239/LM339内部由四个独立的比较器组成，电路可以工作在宽电压范围的单电源下，也支持双电源供电。双电源供电时，两个电源之间的压差在2V至18V之间且VCC比输入共模电压至少高1.5V。静态电流功耗与电源电压无关。输出可以连接到其他器件的集电极开路输出端，以达到线与关系。LM239/LM339单电源工作电压范围为2V~36V。

商品特性

宽工作电压范围：单电源2V~36V，双电源±1V~±18V
低电源电流与电源电压无关：0.8mA（典型值）
低输入偏置电流：25nA（典型值）
低输入失调电压：2mV（典型值）
共模输入电压范围包括地
差分输入电压范围等于最大额定电源电压：±36V
低输出饱和电压
输出兼容TTL、MOS和CMOS
封装形式：SOP14/DIP14/TSSOP14

应用领域

产业系统
汽车系统
电力监管系统
振荡器峰值探测器
逻辑电压转换系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(25个/管，最小起订量 5 个)

个

起订量：5 个25个/管

总价金额：

￥ 0.00

近期成交11单

	属性	参数值
	商品目录	比较器
	比较器数	四路
	输入失调电压(Vos)	2mV
	输入偏置电流(Ib)	25nA
	传播延迟(tpd)	1.3us
	共模抑制比(CMRR)	-
	输出类型	开集
	输出模式	MOS；TTL；CMOS

	属性	参数值
	静态电流(Iq)	800uA
	工作温度	-40℃~+85℃
	最大电源宽度(Vdd-Vss)	40V
	单电源	2V~36V
	双电源(Vee ~ Vcc)	1V~18V；-18V~-1V
	输入失调电流(Ios)	5nA
	响应时间(tr)	0.3us；1.3us
