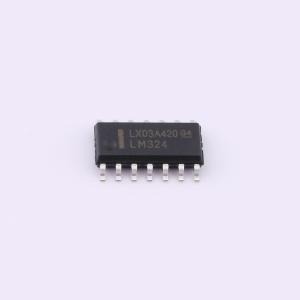

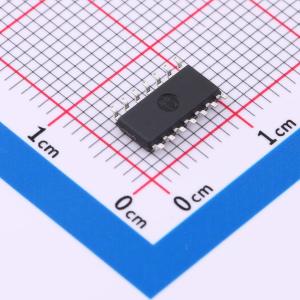

温馨提醒：图片仅供参考，商品以实物为准
LM324DR(LX)
集成电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM224/LM324内部包含四个独立的、高增益、内部频率补偿的四运算放大器。适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式。在推荐的工作条件下，电源电流与电源电压无关。
- 品牌名称
- LX(灵星芯微)
- 商品型号
- LM324DR(LX)
- 商品编号
- C24833652
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.23克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 1.2MHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 500V/ms | |
| 输入偏置电流(Ib) | 20nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 2nA | |
| 噪声密度(eN) | 35nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 65dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 800uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 3V~36V | |
| 双电源(Vee~Vcc) | -18V~-1.5V；1.5V~18V |
商品概述
LM224/LM324内部包含四个独立的、高增益、内部频率补偿的四运算放大器。适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式。在推荐的工作条件下，电源电流与电源电压无关。应用范围包括传感放大器、音频放大器、工业控制、DC增益部件和所有使用常规运算放大器的场合。
商品特性
- 宽工作电压范围：单电源3V~36V，双电源±1.5V~±18V
- 低电源电流，与电源电压无关，典型值0.8mA
- 宽的单位增益带宽：1.2MHz
- 内置频率补偿
- 低的输入偏置和失调参数：输入失调电压典型值3mV，输入失调电流典型值2nA，输入偏置电流典型值20nA
- 差分输入电压范围等于最大额定电源电压：±36V
- 开环差分电压增益：典型值100dB
- 封装形式：SOP14/DIP14/TSSOP14
应用领域
- 传感放大器
- 音频放大器
- 工业控制
- DC增益部件
- 所有使用常规运算放大器的场合
