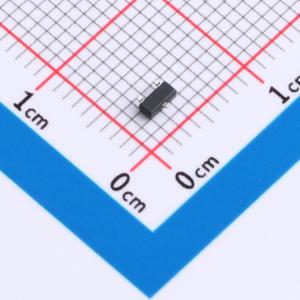

温馨提醒：图片仅供参考，商品以实物为准
AH3524-SA-7
高压高灵敏度霍尔效应全极开关，适用于消费家电、办公设备、智能家居到工业应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- DIODES(美台)
- 商品型号
- AH3524-SA-7
- 商品编号
- C24734744
- 商品封装
- SOT-23
- 包装方式
- 袋装
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 类型 | 全极型 | |
| 工作电压 | 3V~28V | |
| 工作点(Gs) | 4mT |
| 属性 | 参数值 | |
|---|---|---|
| 释放点(Gs) | 2.5mT | |
| 工作电流 | 3mA | |
| 输出类型 | 开漏 | |
| 工作温度 | -40℃~+125℃ |
商品概述
AH3522/AH3524是一款高电压、高灵敏度的霍尔效应全极开关集成电路，设计用于消费类家电、办公设备、智能家居到工业应用中的接近、位置和液位感应。为支持广泛的应用需求，其设计经过优化，可在3.0V至28V的宽电源电压范围内工作。凭借斩波稳定架构和内部带隙稳压器为内部电路提供温度补偿电源，该器件在整个工作范围内提供了可靠的解决方案。为增强鲁棒性和保护性，器件在电源端集成了反向阻断二极管和齐纳钳位。输出端具有过流限制和齐纳钳位功能。其单路开漏输出可由足够强度的南极或北极磁场触发导通。当垂直于封装的磁通密度（B）大于操作点（BOP）时，输出导通（拉低），并在磁通密度B低于释放点（BRP）之前保持导通状态。
商品特性
- 全极操作
- 高灵敏度：典型操作点（BOP）为±20G至±40G，释放点（BRP）为±10G至±25G
- 具有过流限制的单路开漏输出
- 抗物理应力
- 3.0V至28V工作电压范围
- 斩波稳定设计提供优异的温度稳定性和极小的开关点漂移，并增强抗应力能力
- 良好的射频噪声抗扰度
- 反向阻断二极管
- 电源和输出引脚上的齐纳钳位
- -40°C至+125°C工作温度范围
- 高ESD HBM：8kV
- 行业标准SOT23（S型）、SIP-3和SIP-3（Bulk Pack）封装
- 完全无铅且符合RoHS标准
- 无卤素和无锑。绿色器件
应用领域
- 家电、楼宇自动化、办公设备和工业应用中的位置和接近感应
- 开闭检测
- 位置检测
- 液位检测
- 流量计和非接触式开关
