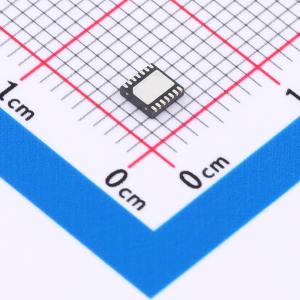

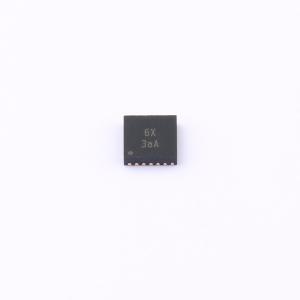

温馨提醒：图片仅供参考，商品以实物为准
AP33771CFBZ-13-FA01
USB PD3.1 EPR 接收器控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款高度集成的USB Type-C PD3.1接收器控制器，支持高达28V的扩展功率范围（EPR）/可调电压电源（AVS）和高达21V的标准功率范围（SPR）可编程电源（PPS）。该设备旨在通过简单的外部电阻设置，为配备Type-C连接器的设备（TCD）进行直流电源请求和控制。对于没有系统MCU的简单TCD，在电源复位（POR）后，通过解释VSEL引脚（电压）和ISEL引脚（电流）的匹配电阻值来发起所需的电源请求。基于高压工艺，提供CC1/CC2引脚与相邻高压引脚之间高达34V的短路保护
- 品牌名称
- DIODES(美台)
- 商品型号
- AP33771CFBZ-13-FA01
- 商品编号
- C24735840
- 商品封装
- W-DFN3030-14(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.106克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快充协议芯片 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 热保护；过压保护；短路保护；自动协议检测；欠压保护；过流保护 |
商品概述
AP33771C是一款高度集成的USB Type-C PD3.1受电端控制器，支持高达28V的扩展功率范围/可调电压电源以及高达21V的标准功率范围/可编程电源。该器件旨在通过简单的外部电阻设置，为配备Type-C连接器的设备实现直流电源请求和控制。对于没有系统微控制器的简单设备，AP33771C在上电复位后，通过解读VSEL引脚和ISEL引脚的匹配电阻值来启动所需的电源请求。基于高压工艺，AP33771C提供CC1/CC2引脚与相邻高压引脚之间高达34V的短路保护。其内置的智能固件提供全面的安全保护方案，包括过压保护、欠压保护、过流保护、过温保护以及Type-C连接器的湿气检测。LED指示灯用于显示PD电源协商状态。自动线缆压降补偿功能可覆盖实际使用场景。同时，AP33771C能够指示Type-C附件的插入方向。
商品特性
- 通过USB PD3.1 v1.6认证，TID：9960
- VCC工作电压范围：3V ~ 31V
- 支持高达28V的PD3.1 EPR/AVS以及高达21V的SPR/PPS
- 通过电阻设置选择电压/电流
- 支持Type-C附件的正反插指示
- 支持带硬复位和自动重启的过压保护
- 支持带输出锁存关断的欠压保护、过流保护和过温保护
- 驱动输出使能nMOS开关
- 支持死电池功能
- 自动线缆压降补偿
- CC1/CC2引脚对VBUS短路保护高达34V
- 支持Type-C连接器的湿气检测
- LED指示灯用于指示不同的协商结果
- 完全无铅且符合RoHS标准
- 无卤素和无锑的“绿色”器件
应用领域
- 配备USB Type-C连接器的电池供电设备
- 配备USB Type-C连接器的直流电源输入设备
- USB PD3.1测试仪
