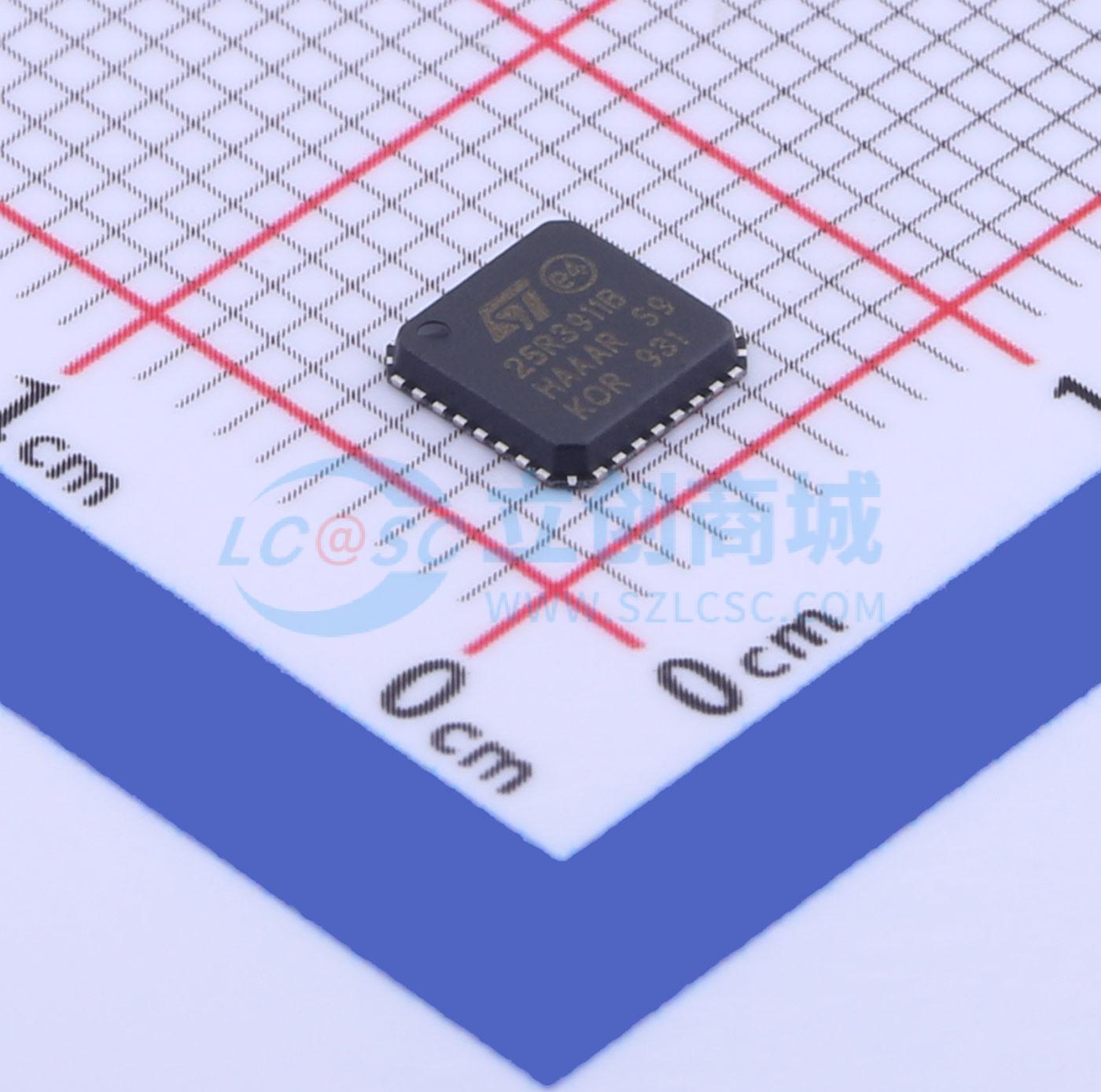

温馨提醒：图片仅供参考，商品以实物为准

ST25R3911B-AQFT

高性能HF阅读器/支持VHBR和AAT的1.4W NFC发起器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: NFC / HF RFID读写器IC
品牌名称: ST(意法半导体)
商品型号: ST25R3911B-AQFT
商品编号: C273249
商品封装: QFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.15克(g)

商品参数

	属性	参数值
	商品目录	射频卡芯片
	协议	FeliCa,ISO 14443A,ISO 14443B,ISO 15693,NFC
	接口类型	SPI
	传输速率	1.695Mbit/s；106Kbit/s；3.39Mbit/s；848Kbit/s；6.78Mbit/s；424Kbit/s；212Kbit/s

商品概述

ST25R3911B是一款高度集成的NFC发起器/HF读卡器IC，包含模拟前端（AFE）和高度集成的数据帧系统，适用于ISO 18092（NFCIP-1）发起器、ISO 18092（NFCIP-1）主动目标、ISO 14443A和B读卡器（包括高比特率）、ISO 15693读卡器和FeliCa™读卡器。使用AFE并在外部微控制器中实现帧（流模式和透明模式），可实现MIFARE™ Classic等其他标准和自定义协议。ST25R3911B适用于NFC系统的基础设施侧，用户需要的射频性能、灵活性和低功耗。借助自动天线调谐（AAT）技术，该设备针对直接驱动天线的应用进行了优化。ST25R3911B包含两个差分低阻抗（1欧姆）天线驱动器。ST25R3911B包含多种特性，使其非常适合低功耗应用。它包含一个低功耗电容传感器，可在不开启读卡器场的情况下检测卡片的存在。还可以通过测量天线LC tank上信号的幅度或相位，并与存储的参考值进行比较来检测卡片的存在。它还包含一个低功耗RC振荡器和唤醒定时器，可在设定时间后唤醒系统，并使用一种或多种低功耗检测技术（电容、相位或幅度）检查标签的存在。ST25R3911B设计用于宽电源电压范围（2.4V至5.5V）；外设接口IO引脚支持1.65V至5.5V的电源范围。

商品特性

支持ISO 18092（NFCIP-1）主动P2P
支持ISO 14443A、ISO 14443B、ISO 15693和FeliCa™
支持VHBR（3.4 Mbit/s PICC到PCD帧，6.8 Mbit/s AFE和PCD到PICC帧）
电容感应-唤醒功能
自动天线调谐系统，可对天线LC tank进行调谐
自动调制指数调整
具有自动选择功能的AM和PM解调器通道
动态功率输出（DPO）
差分输出时最高可达1.4 W
用户可选择和自动增益控制
透明模式和流模式，可实现MIFARE™ Classic兼容或其他自定义协议
可在单端模式下驱动两个天线
振荡器输入支持13.56 MHz或27.12 MHz晶体，启动速度快
6 Mbit/s SPI，带有96字节FIFO
宽电源电压范围：2.4V至5.5V
宽温度范围：-40℃至125℃
QFN32封装（5×5 mm），带有可润湿侧翼或晶圆交付

应用领域

电子政务
访问控制
支付（EMVCo®2.6b）
NFC基础设施
票务

数据手册PDF

放大查看下载PDF

	属性	参数值
	频率	13.56MHz
	工作电压	2.4V~5.5V
	静态电流(Iq)	-
	功能特性	内置天线驱动；低功耗唤醒；数据校验
