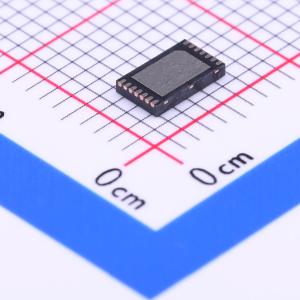

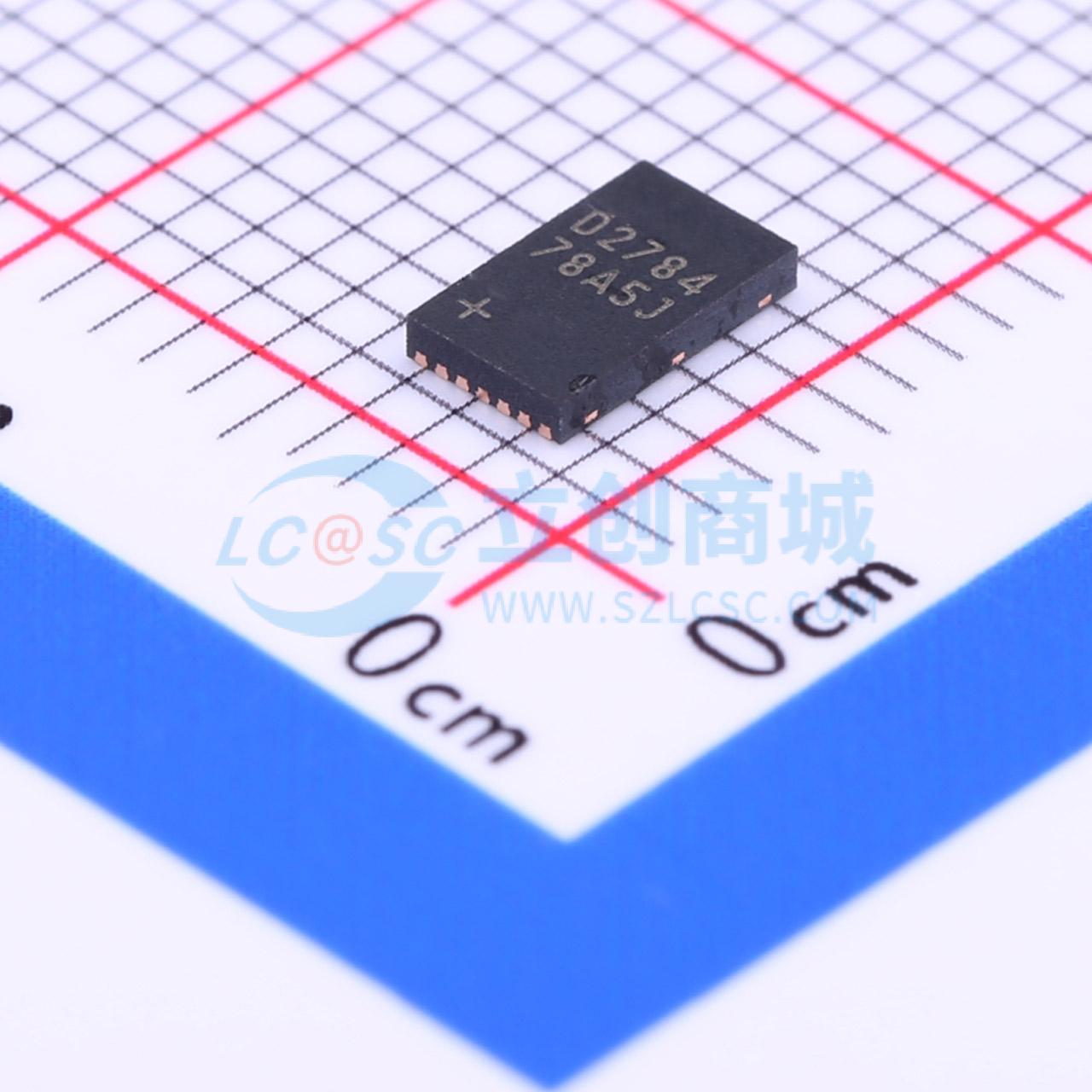

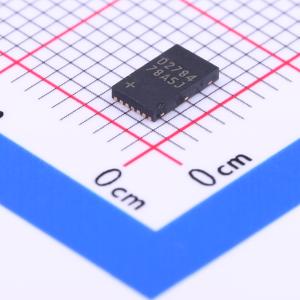

DS2784G+T&R

DS2784G&R

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 独立式、单节电池电量计IC，带有Li+电池保护和SHA-1认证、业内首款完备的电量计方案，集成了1节Li+电池保护电路和SHA-1认证系统
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: DS2784G+T&R
商品编号: C273542
商品封装: TDFN-14-EP(3x5)
包装方式: 编带
商品毛重: 0.171克(g)

商品参数

商品概述

DS2784的工作电压范围为2.5V至4.6V，适用于采用单节锂离子（Li+）或锂聚合物电池的电池组。可用容量以mAh和百分比形式报告。内置的Li+保护功能和基于SHA-1的质询-响应认证机制确保了安全运行。通过对电压、温度和电流进行精确测量，结合电池特性和应用参数来估算容量。可用容量寄存器会根据当前温度和放电速率，保守估算可释放的电量。除了用于电池补偿和应用参数的非易失性（NV）存储外，还提供16字节的EEPROM存储器供主机系统和/或电池组制造商专用。这便于进行电池批次和日期跟踪，或非易失性存储系统或电池使用统计数据。 1-Wire接口提供16kbps或143kbps的串行通信，用于访问数据寄存器、控制寄存器和用户存储器。此外，1-Wire通信支持在基于哈希的消息认证码（HMAC）认证协议中使用SHA-1作为哈希算法进行质询-响应电池组认证。

商品特性

精确的电压、温度和电流测量系统
根据库仑计数、放电速率、温度和电池特性估算可用容量
使用学习周期估算电池老化情况
使用低成本检测电阻
允许校准增益和温度系数
Li+安全电路——过压、欠压、过流、短路保护
可编程的过压和过流安全阈值
使用SHA-1算法和64位密钥进行认证
32字节参数EEPROM
16字节用户EEPROM
带有64位唯一ID的Maxim 1-Wire接口
微型、无铅、14引脚TDFN封装
易于嵌入使用薄型方形电池的电池组中

应用领域

健康与健身监测器
数码相机、摄像机和运动相机
医疗设备
手持计算机和终端
手持无线电
家庭和楼宇自动化、传感器
智能电池
电动工具

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片；监测芯片
	工作电压	2.5V~4.6V
	最大充电电流	637.5mA
	放电截止电压	2.4V
	电池类型	锂电池

	属性	参数值
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	不支持
	0V电池充电	支持
	静态电流(Iq)	1uA
