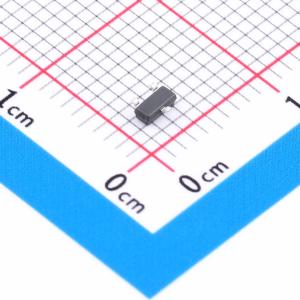

温馨提醒：图片仅供参考，商品以实物为准
AH3724-SA-7
高压高灵敏度霍尔效应锁存IC，适用于无刷直流电机换向、速度测量、编码器和位置传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- DIODES(美台)
- 商品型号
- AH3724-SA-7
- 商品编号
- C24373213
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.053克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 类型 | 双极型 | |
| 工作电压 | 3V~28V | |
| 输出电流 | - | |
| 工作电流 | 3mA | |
| 工作点(Gs) | 4mT |
| 属性 | 参数值 | |
|---|---|---|
| 释放点(Gs) | -4mT | |
| 磁延迟 | - | |
| 输出类型 | 开漏 | |
| 采样频率 | - | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 反向电压保护；限流保护 |
商品概述
AH372X是一款高压、高灵敏度霍尔效应锁存IC，专为汽车应用中的无刷直流电机换向、速度测量、角度或线性编码器以及位置传感器而设计。为支持广泛的严苛应用，该设计经过优化，可在3.0V至28V的电源范围内工作。采用斩波稳定架构和内部带隙稳压器为内部电路提供温度补偿电源，AH372X在整个工作范围内提供可靠的解决方案。为确保稳定性和保护性，该器件在电源端设有反向阻断二极管和齐纳钳位。输出端具有过流限制和齐纳钳位。 单路开漏输出可通过足够强度的南极磁场开启，通过足够强度的北极磁场关闭。当垂直于封装的磁通密度（B）大于工作点（BOP）时，输出开启（拉低）。输出保持锁存状态，直到磁通密度反转并低于释放点（BRP）。
商品特性
- 双极锁存（南极：开启，北极：关闭）
- 3.0V至28V工作电压范围
- 高灵敏度：BOP和BRP典型值为25G至140G和 - 25G至 - 140G
- 单路开漏输出，带过流限制
- 斩波稳定设计提供卓越的温度稳定性
- 最小开关点漂移
- 增强的抗应力能力
- 良好的射频噪声抗扰度
- 电源端有反向阻断二极管和齐纳钳位
- -40°C至 + 125°C工作温度范围
- 高ESD HBM：8kV
- 行业标准SC59、SOT23（S型）、SIP - 3（弹药包装）和SIP - 3（散装包装）封装
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，“绿色”器件
- 有符合汽车标准的型号（AH372XQ），其数据手册单独提供
应用领域
- 无刷直流电机换向
- 每分钟转数（RPM）测量
- 流量计
- 角度和线性编码器以及位置传感器
- 消费类家电、办公设备和工业应用中的无接触换向、速度测量和角度位置传感/索引
