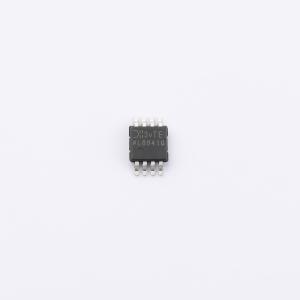

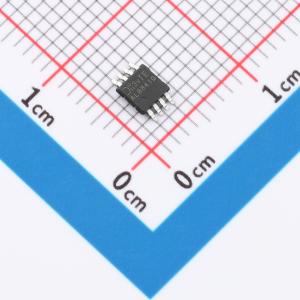

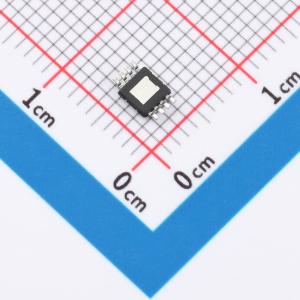

温馨提醒：图片仅供参考，商品以实物为准
AL8841QMP-13
AL8841QMP-13
- 品牌名称
- DIODES(美台)
- 商品型号
- AL8841QMP-13
- 商品编号
- C24373824
- 商品封装
- MSOP-8-EP
- 包装方式
- 袋装
- 商品毛重
- 0.096克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 4.5V~40V | |
| 开关频率 | - | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | 1.5A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 功能特性 | 内置软启动；LED开路保护；过温保护(OTP)；短路保护(SCP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 4% |
商品概述
AL8841Q是一款迟滞模式DC-DC降压转换器，专为从高于LED电压的电源高效驱动单个或多个串联LED而设计。该器件可在4.5V至40V的输入电源下工作，并为TSOT25封装提供高达1A、为MSOP-8EP封装提供高达1.5A的外部可调输出电流。根据电源电压和外部元件，该转换器可提供高达60W的输出功率。AL8841Q集成了功率开关和高侧输出电流检测电路，后者使用外部电阻来设定标称平均输出电流。可通过向CTRL引脚施加外部控制信号实现调光。CTRL引脚可接受直流电压信号或PWM信号。软启动时间可通过从CTRL引脚到地连接的外部电容进行调整。向CTRL引脚施加0.3V或更低的电压将关闭功率开关。AL8841Q提供热增强型MSOP-8EP封装和小尺寸TSOT25封装。
商品特性
- 通过AEC-Q100（Grade 1）认证
- 宽输入电压范围：4.5V至40V
- 输出电流高达1A（TSOT25）和1.5A（MSOP-8EP）
- 内部40V NDMOS开关
- 典型输出电流精度为4%
- 单引脚通过直流电压或PWM信号实现开关和亮度控制
- 推荐模拟调光范围：10%至100%
- 软启动
- 高效率（高达97%）
- LED短路保护
- 固有的LED开路保护
- 过温保护
- 开关频率高达1MHz
- 提供采用绿色模塑化合物（无Br，Sb）的MSOP-8EP和TSOT25封装
- 完全无铅且完全符合RoHS标准
- 无卤素和锑。“绿色”器件
- 适用于需要特定变更控制的汽车应用；该部件通过AEC-Q100认证，具备PPAP能力，并在通过IATF16949认证的工厂生产
应用领域
- 汽车日间行车灯
- 汽车前后雾灯
- 汽车转向/刹车灯
- 汽车可调光内饰灯
