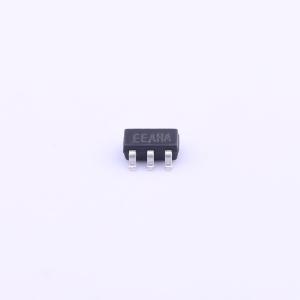

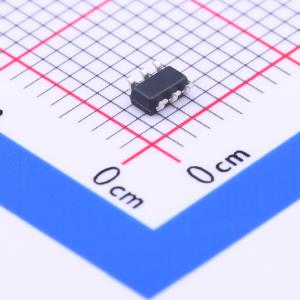

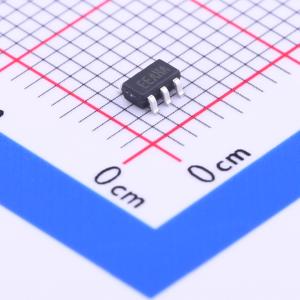

SY7080ABC
最小输入电压0.9V、最大输出电压4V、峰值电流1.8A、带输出断开功能的同步升压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SY7080是一款1.2MHz固定频率、电流模式、高效同步升压调节器，可将低至0.9V的输入电压转换为最高4V的输出电压。
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SY7080ABC
- 商品编号
- C271254
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 900mV~4V | |
| 输出电压 | 2.5V~4V | |
| 开关频率 | 1MHz~1.4MHz |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 65uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
SY7080是一款1.2MHz固定频率、电流模式、高效同步升压调节器，可将低至0.9V的输入电压转换为最高4V的输出电压。它的主开关采用极低导通电阻（Rdson）的N沟道MOS管，同步开关采用P沟道MOS管，因此无需外部肖特基二极管，提高了系统效率。在关断操作时，它可断开输出。SY7080适用于通常由单节或双节镍镉（NiCd）、镍氢（NiMH）或碱性电池供电的系统。
商品特性
- 4V宽输入范围
- 最大输出电压4V
- 内部开关电流1.8A
- 效率高达95%
- 关断电流<1μA
- 开关频率1.2MHz
- 最小导通时间：典型值80ns
- 最小关断时间：典型值60ns
- 关断时输出断开
-
- 输出时低导通电阻RDS(ON)(f)（主开关/同步开关）：90/200mΩ
- 紧凑型SOT23 - 6封装
应用领域
- 锂离子或锂聚合物供电的手机、数码相机、便携式媒体播放器、全球定位系统。
- 碱性电池供电的电子设备、无线鼠标。
