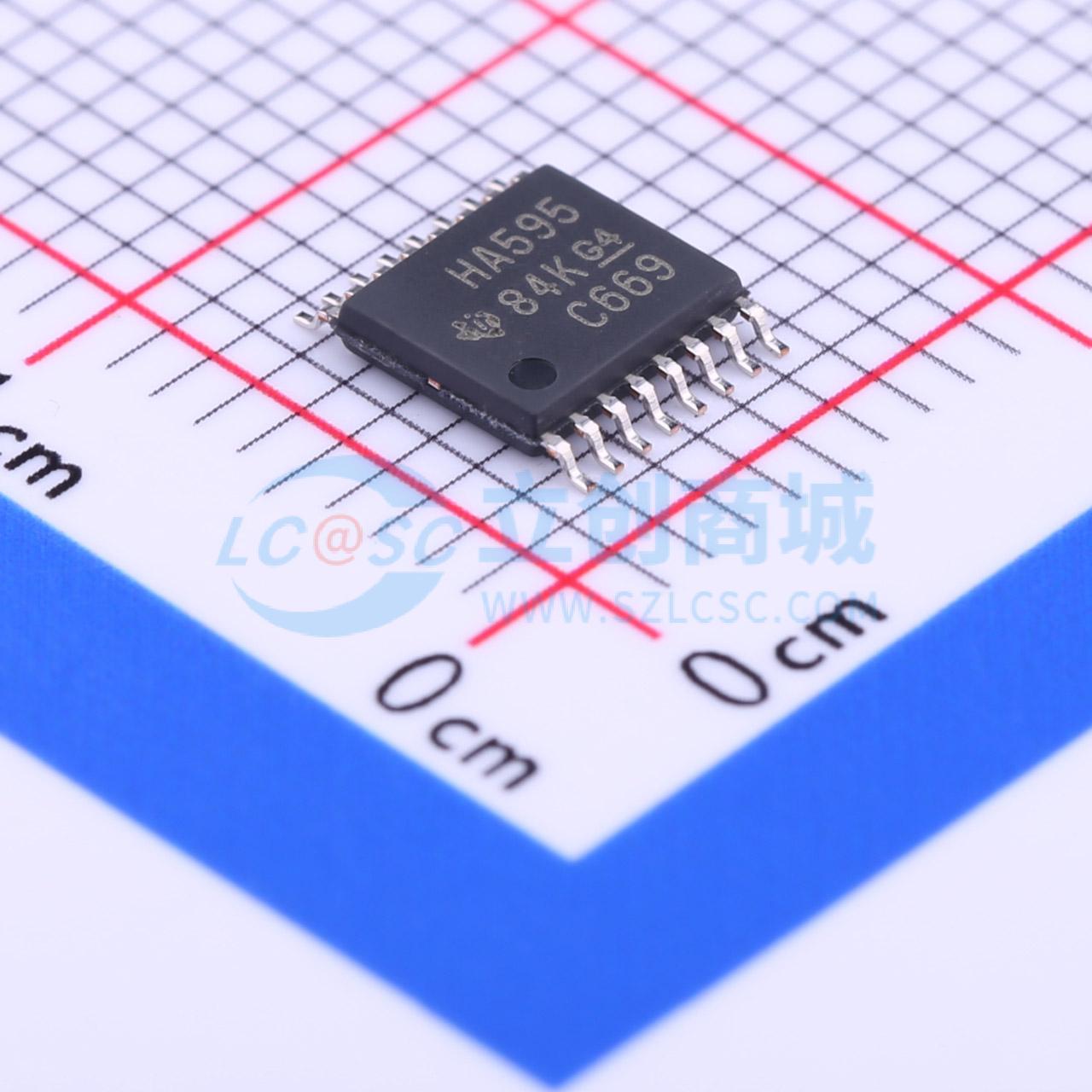

温馨提醒：图片仅供参考，商品以实物为准

SN74AHC595PWR

三态输出 8位串行至串行或并行移位寄存器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AHC595 具有三态输出寄存器的 8 位移位寄存器
品牌名称: TI(德州仪器)
商品型号: SN74AHC595PWR
商品编号: C271269
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.183克(g)

商品参数

商品概述

SN74AHC595是带三态输出寄存器的8位移位寄存器，器件内部包含一个8位串行输入、并行输出移位寄存器，该移位寄存器连接至一个8位D型存储寄存器；存储寄存器带有并行三态输出，移位寄存器和存储寄存器分别配置独立时钟；移位寄存器带有直接清零输入、串行输入，以及用于级联的串行输出；当输出使能输入为高电平时，除QH'之外的所有输出均处于高阻抗状态。

商品特性

工作电压范围为2V~5.5V
具备8位串行输入、并行输出移位结构
锁存性能超过100mA，符合JESD 78 II类标准
静电放电防护性能超过JESD 22标准，可承受2000V人体模型测试、200V机器模型测试、1000V带电器件模型测试
最高工作温度可达125℃

应用领域

网络交换机
电力基础设施
LED显示屏
服务器

	属性	参数值
	商品目录	移位寄存器
	功能	串行至串行或并行
	工作电压	2V~5.5V
	时钟频率(fc)	170MHz
	元件数	1
	输出类型	三态
	系列	74AHC
	耗散功率(Pd)	-

	属性	参数值
	传播延迟(tpd)	5.6ns@5V,50pF
	输出电流	-
	分辨率(位)	8
	输入类型	-
	灌电流(IOL)	8mA
	拉电流(IOH)	8mA
	工作温度	-40℃~+125℃
	功能特性	异步清零功能；输出使能
