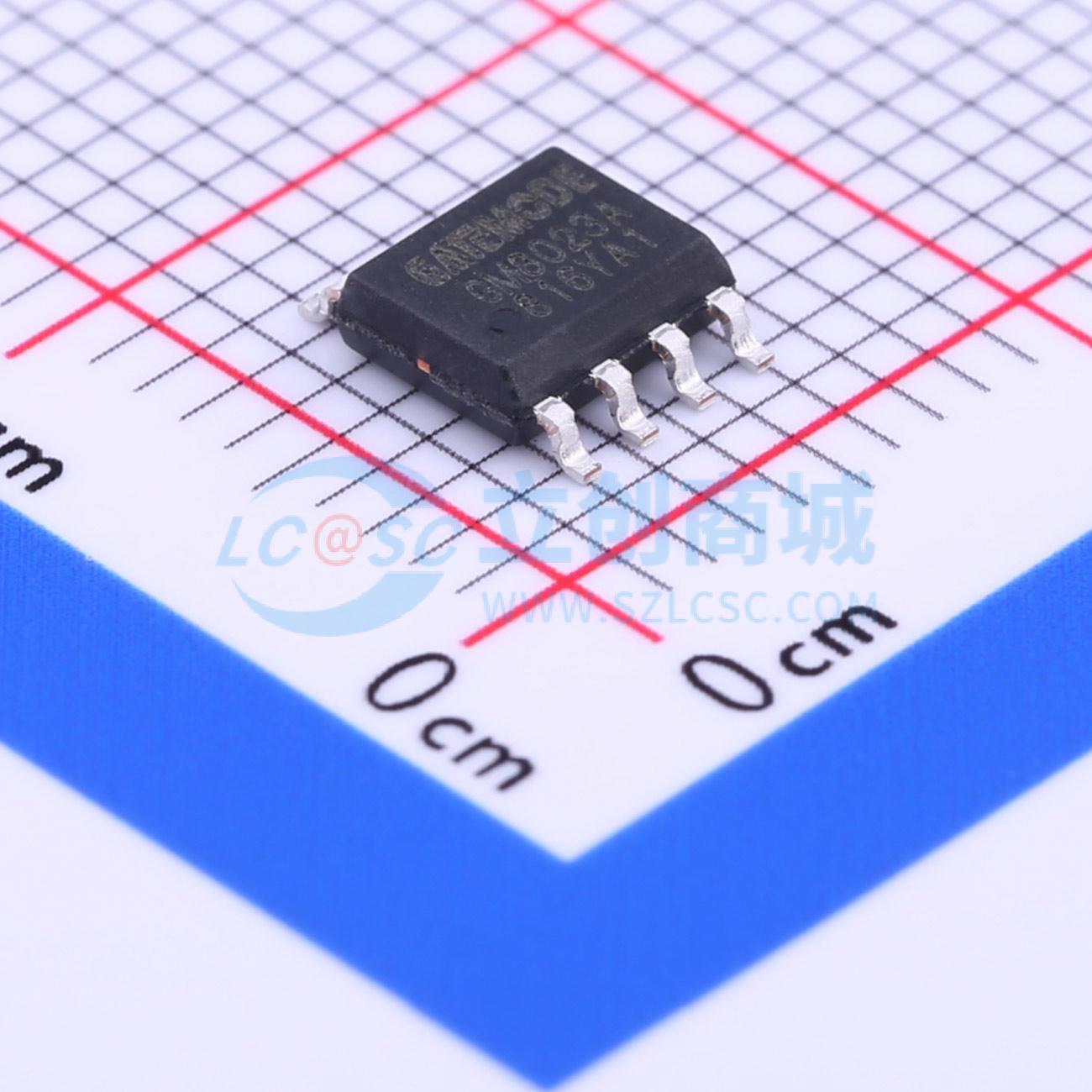

温馨提醒：图片仅供参考，商品以实物为准
GM8023A
GM8023A 继电器驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 最高可达40V工作电压的继电器驱动芯片
- 品牌名称
- GATEMODE(捷茂微)
- 商品型号
- GM8023A
- 商品编号
- C269870
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 继电器/线圈驱动芯片 | |
| 通道数 | 2 | |
| 工作电压 | 24V | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 峰值电流 | - | |
| 导通电阻 | - | |
| 工作温度 | - |
商品概述
GM8023是一款高压大电流继电器驱动芯片，具有低静态功耗以及强驱动能力。芯片内置了H - 桥结构的功率驱动电路，其输出可直接与继电器连接，在输入逻辑信号电平的控制下，可实现磁保持继电器触点的闭合和断开。应用电路无需其他外围元器件，具有小体积，低功耗和可靠性高的特点。GM8023提供SOP - 8和SOT23 - 6两种封装形式。相比于传统继电器驱动器芯片进行了优化设计，增加了最大耐压值，VDD，OUTA，OUTB三个高压端口直流耐压均达到50V。同时减小了功率管内阻，能够有效驱动三相继电器或是多个普通单相继电器并联网络，最大驱动电流可达到800mA。采用特殊的防振铃电路设计能够有效降低芯片振铃。
商品特性
- 宽的工作电压5 – 42V
- 最大工作电流800mA
- 低静态功耗2uA
- 兼容各类单片机逻辑电平信号
- 内置输入信号防噪声处理电路
- 内置电感性负载电流的反冲保护电路
应用领域
- 智能电表
