GM8023B

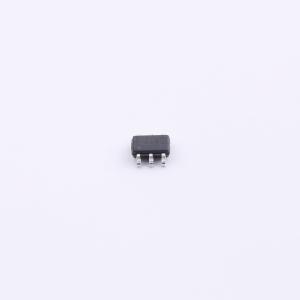

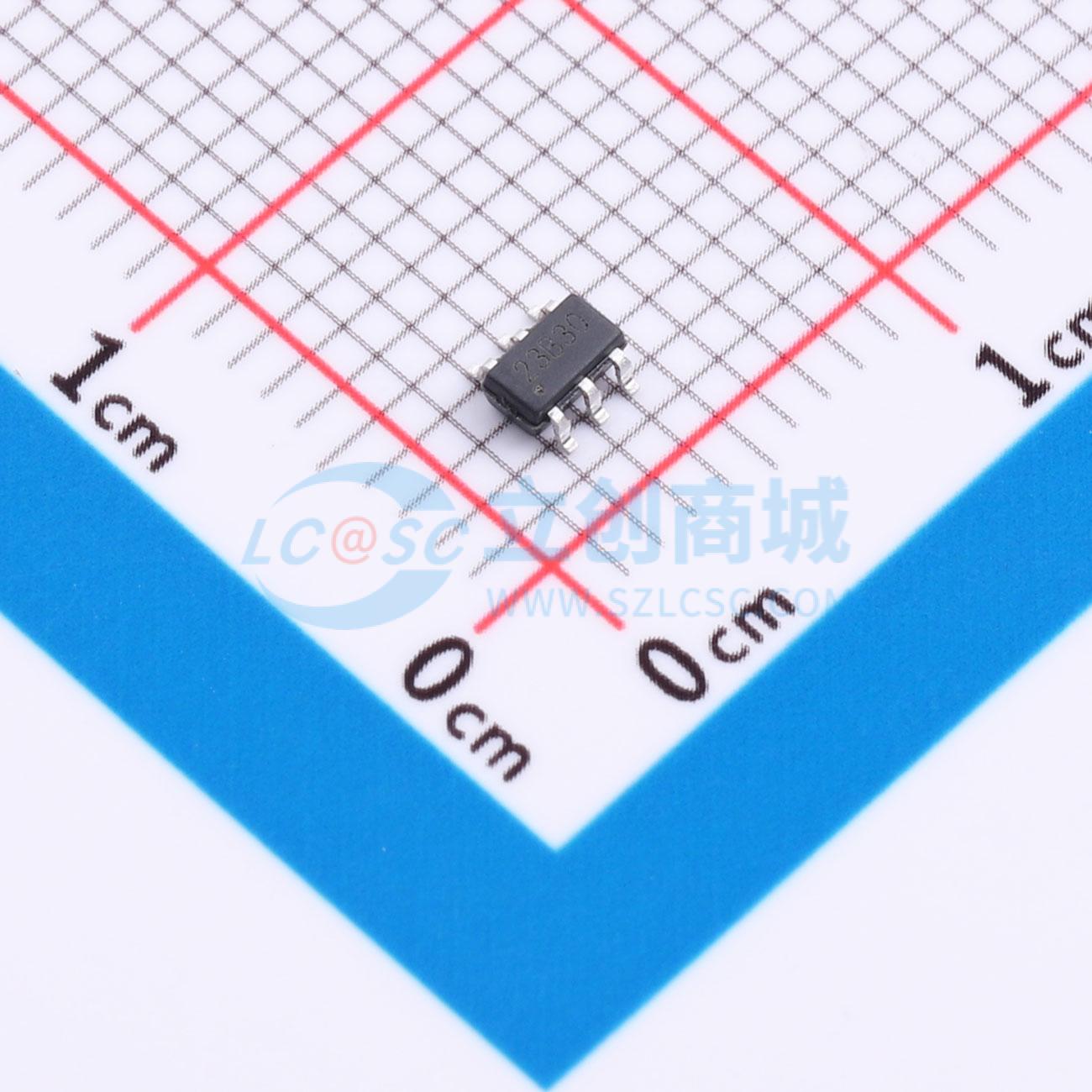

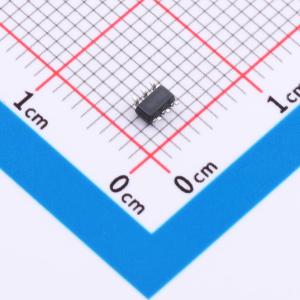

GM8023B 继电器驱动芯片

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 最高可达40V工作电压的继电器驱动芯片
品牌名称: GATEMODE(捷茂微)
商品型号: GM8023B
商品编号: C269871
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.042克(g)

商品参数

商品概述

GM8023是一款高压大电流继电器驱动芯片，具备低静态功耗和强驱动能力。芯片内置H桥结构的功率驱动电路，其输出可直接连接继电器，在输入逻辑信号电平的控制下，可实现磁保持继电器触点的闭合与断开。应用电路无需其他外围元器件，具有体积小、功耗低和可靠性高的特点。GM8023提供SOP-8和SOT23-6两种封装形式。

应用领域

智能电表
电机驱动
工业控制
磁保持继电器控制仪表

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	继电器/线圈驱动芯片
	通道数	-
	工作电压	5V~42V
	输出电流	-
	峰值电流	-

	属性	参数值
	导通电阻	12Ω
	工作温度	-40℃~+85℃
	输入高电平(VIH)	-
	输入低电平(VIL)	-
	功能特性	-
