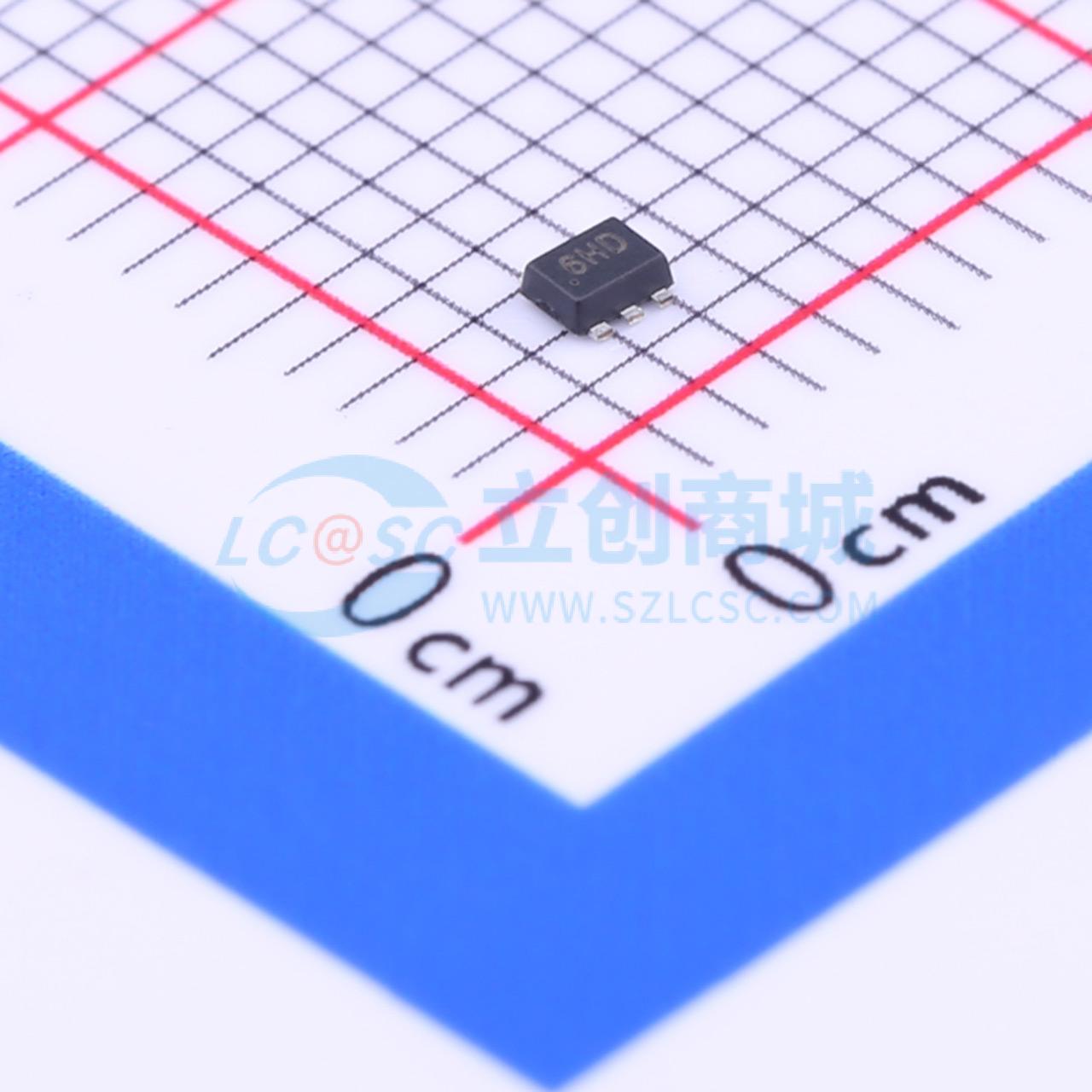

温馨提醒：图片仅供参考，商品以实物为准

ESDA6V8AV5-5/TR

单向TVS 5V截止峰值浪涌电流：3A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ESDA6V8AV5是一款瞬态电压抑制器（TVS），可为可能遭受静电放电（ESD）的敏感电子元件提供高级别的保护。它旨在替代消费设备应用中的多层压敏电阻（MLV），这些应用包括手机、笔记本电脑、平板电脑、机顶盒、液晶电视等。ESDA6V8AV5依据IEC61000 - 4 - 2标准，可承受高达±8KV（接触）的ESD瞬态电压；依据IEC61000 - 4 - 5标准，能承受8/20us脉冲下高达3A的峰值电流。ESDA6V8AV5采用SOT - 553封装。标准产品无铅且无卤。
品牌名称: WILLSEMI(韦尔)
商品型号: ESDA6V8AV5-5/TR
商品编号: C268741
商品封装: SOT-553
包装方式: 编带
商品毛重: 0.028克(g)

商品参数

商品概述

ESDA6V8AV5是一款瞬态电压抑制器（TVS），可为可能遭受静电放电（ESD）的敏感电子元件提供高级别的保护。它旨在替代消费设备应用中的多层压敏电阻（MLV），这些应用包括手机、笔记本电脑、平板电脑、机顶盒、液晶电视等。 ESDA6V8AV5依据IEC61000 - 4 - 2标准，可承受高达±8KV（接触）的ESD瞬态电压；依据IEC61000 - 4 - 5标准，能承受8/20us脉冲下高达3A的峰值电流。 ESDA6V8AV5采用SOT - 553封装。标准产品无铅且无卤。

商品特性

工作电压：5V
峰值功率（tp=8/20us）：36W
ESD保护
IEC61000-4-2（接触）：±8KV
IEC61000-4-2（空气）：±15KV
低泄漏电流
小封装

应用领域

手机
平板电脑
笔记本电脑
机顶盒
液晶电视
数码相机
其他电子设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5V
	钳位电压	12V
	峰值脉冲电流(Ipp)	3A@8/20us
	峰值脉冲功率(Ppp)	36W@8/20us

	属性	参数值
	击穿电压	6.8V
	反向电流(Ir)	1uA
	通道数	四路
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	16pF
