温馨提醒：图片仅供参考，商品以实物为准

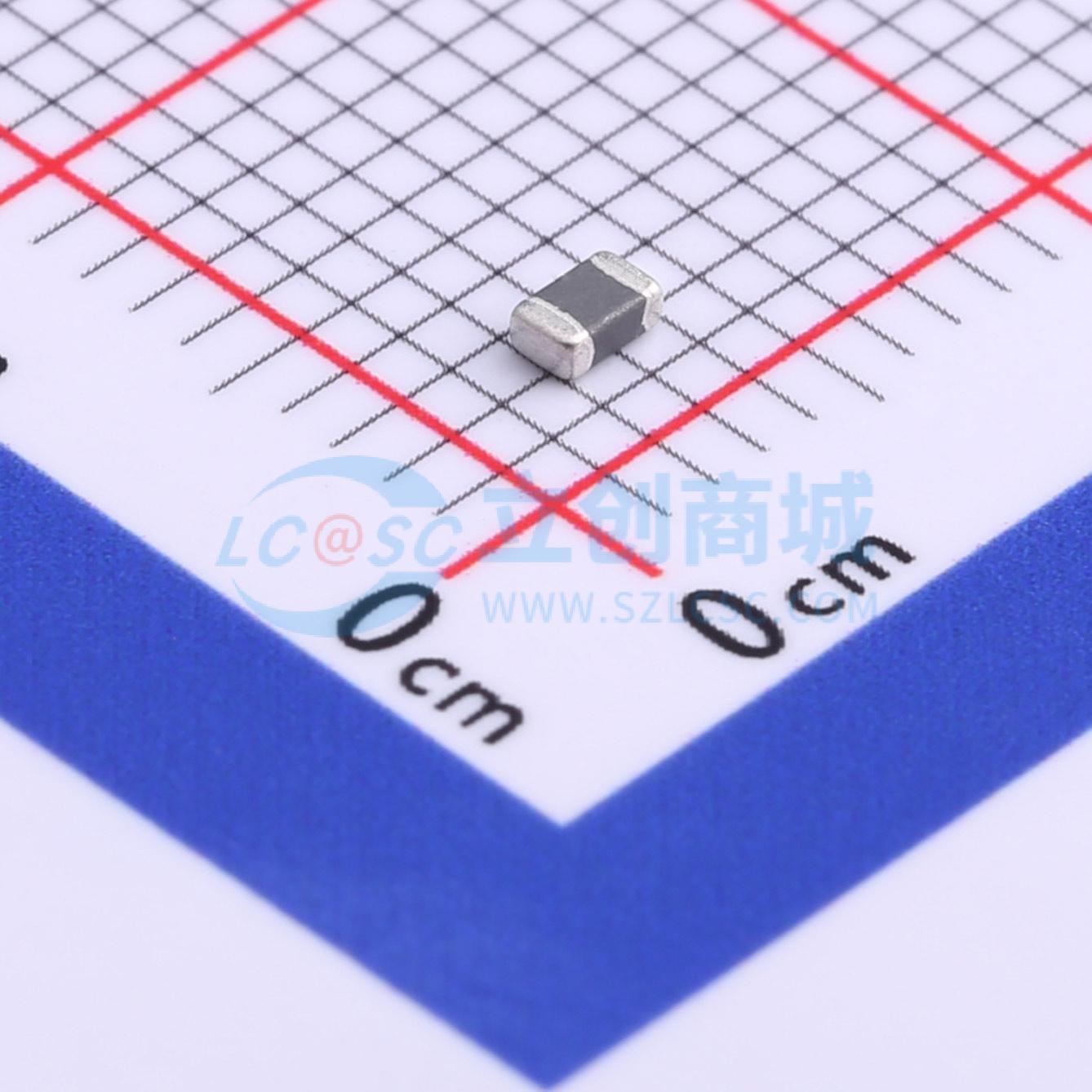

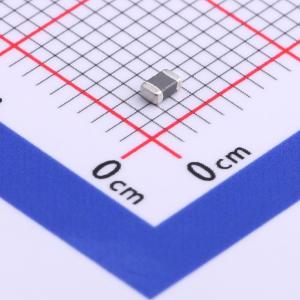

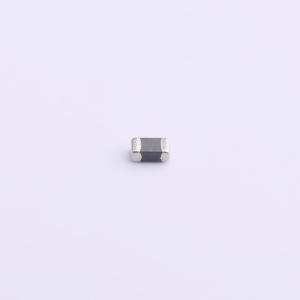

CBG201209U152T
单路 0805磁珠 阻抗1.5kΩ@100MHz
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：在同样的尺寸下较插装磁珠可产生较高的阻抗值。 与普通的磁珠不同，片式磁珠无引线，只要简单的安装到PCB板上就可抑制EMI和RFI。 磁珠的形状和尺寸都符合EIA标准，可以利用SMT设备进行自动贴装。应用：用于数据传输、信号、电源部分及回路的抗干扰。 数字产品时钟线、信号线上的噪声抑制以及电路上的噪声抑制
- 品牌名称
- FH(风华)
- 商品型号
- CBG201209U152T
- 商品编号
- C268309
- 商品封装
- 0805
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 磁珠 | |
| 阻抗@频率 | 1.5kΩ@100MHz | |
| 误差 | ±25% | |
| 直流电阻(DCR) | 350mΩ |
| 属性 | 参数值 | |
|---|---|---|
| 额定电流 | 300mA | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+125℃ |
商品特性
- 在同样的尺寸下较插装磁珠可产生较高的阻抗值
- 与传统的磁珠不同，片式磁珠无引脚，只要简单的安装到PCB板上就可抑制EMI和RFI
- 磁珠的形状和尺寸都符合EIA标准，可以利用SMT设备进行自动贴装
应用领域
- 用于数据传输线、信号、电源部分及回路的抗干扰
- 数字产品时钟线、信号线上的辐射噪声抑制及电路上的噪声抑制
