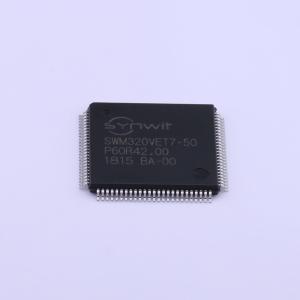

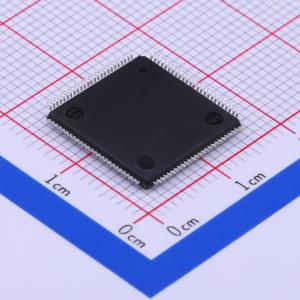

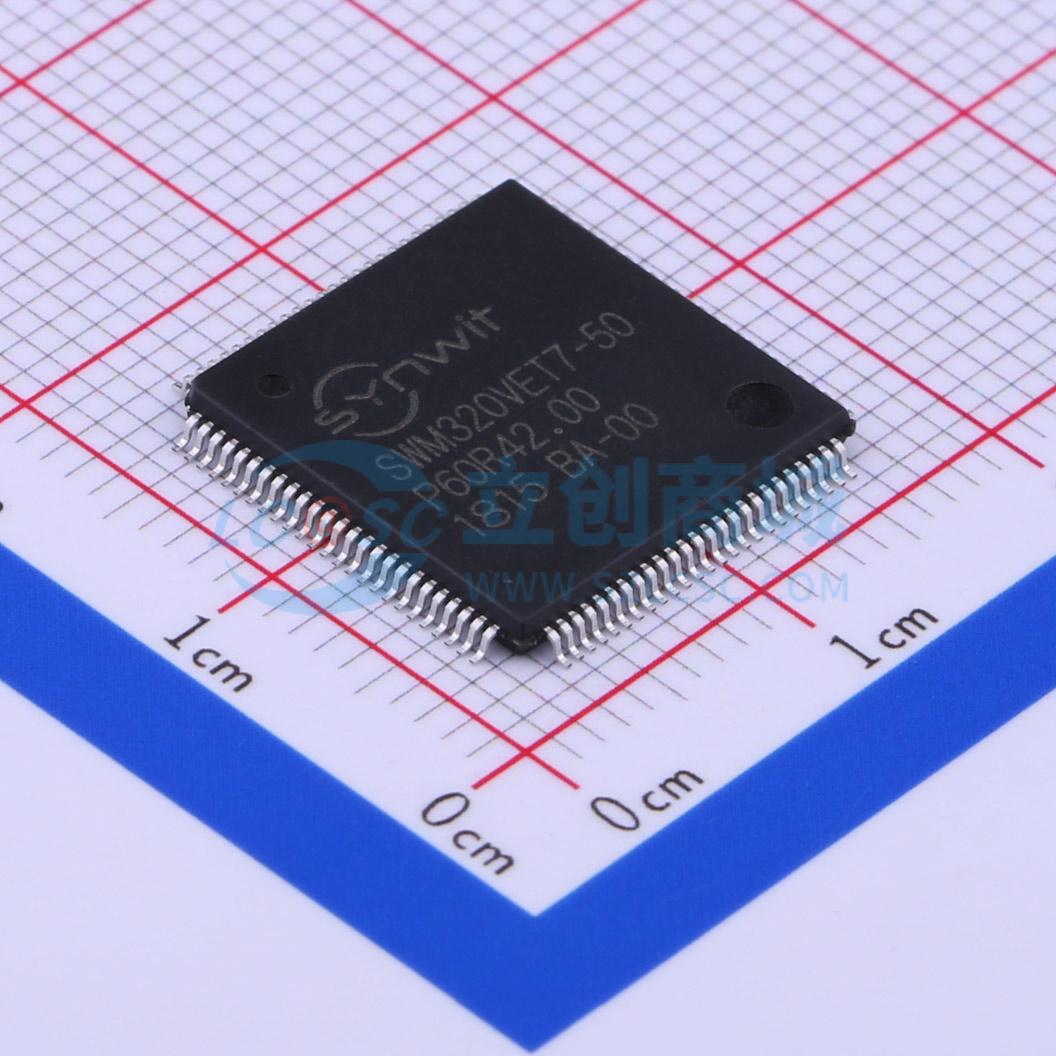

SWM320VET7-50

SWM320 是一款基于ARM Cortex-M4 的32 位微控制器。具有高性能、低功耗、代码密度大等突出特点，适用于工业控制、白色家电、电机驱动等诸多应用领域。 SWM320 内嵌ARM Cortex-M4 控制器，片上包含精度为 1% 以内的 20MHz/40MHz 时钟，可通过PLL 倍频到120MHz 时钟，提供多种内置FLASH/SRAM 大小可供选择，支持ISP（在系统编程）操作及IAP（在应用编程）。 外设串行总线包括1 个CAN 接口，多个UART 接口、SPI 通信接口（支持主/从选择）及I2C 接口（支持主/从选择）。此外还包括1 个32 位看门狗定时器，6 组32 位通用定时器，1 组32 位专用脉冲宽度测量定时器，12 通道16 位的PWM 发生器，2 个8 通道12 位、1MSPS 的逐次逼近型ADC 模块，1 个SDIO 接口模块，TFT-LCD 液晶驱动模块以及RTC 实时时钟、SRAMC、SDRAMC、NORFLC 接口控制模块，同时提供欠压检测及低电压复位功能。

• 内核：32 位ARM Cortex-M4 内核
• 24 位系统定时器，工作频率最高120MHz
• 硬件单周期乘法
• 集成嵌套向量中断控制器（NVIC），提供最多240 个、8 级可配置优先级的中断
• 通过SWD 接口烧录
• 内置LDO
• 串行接口：UART 模块，具有独立8 字节FIFO，最高支持主时钟16 分频
• SPI 模块，具有8 字节独立FIFO，支持SPI、SSI 协议，支持Master/slave 模式
• I2C 模块，支持7 位、10 位地址方式，支持Master/slave 模式
• CAN 模块，支持协议2.0A(11Bit 标识符)和2.0B（29Bit 标识符）
• 12 通道16 位PWM 产生器
• 可设置高电平结束或周期开始两种条件触发中断
• 具有普通、互补、中心对称等多种输出模式
• 支持死区控制、ADC 采样触发
• 定时器模块：6 路32 位通用定时器，具备独立中断
• 可做计数器使用，支持输入单脉冲捕获功能
• 32 位看门狗定时器，溢出后可配置触发中断或复位芯片
• RTC 模块：可自由设置日期（年、月、周、日）和时间（时、分、秒）
• 可自由设置闹钟（周、时、分、秒）
• 自动识别当前设置年份是否为闰年
• 支持RTC 中断从Sleep 模式下唤醒芯片
• DMA 模块：支持存储器到存储器、存储器到外设、外设到外设之间的数据搬运
• SRAMC 模块：支持8 位数据位宽和16 位数据位宽的外部SRAM 存储颗粒
• 最大支持24 位地址线
• SDRAMC 模块：支持16Bit 位宽的SDRAM
• 支持兼容PC133 标准的SDRAM 颗粒
• 支持2MB 到64MB 的外部SDRAM 颗粒
• NORFLC 模块：支持并行NOR FLASH 接口
• 支持8 位数据位宽和16 位数据位宽的外部NOR FLASH 存储颗粒
• 最大支持24 位地址线
• SDIO 接口模块：支持标准SDIO 接口协议
• TFT-LCD 驱动模块：支持MPU/SYNC 两种接口的外部LCD 扩展
• 支持最高分辨率 1024*768，实际分辨率可以配置
• 输出数据宽度16Bit，支持横屏和竖屏模式
• GPIO：最多可达100 个GPIO
• 可配置2 种IO 模式：上拉输入、下拉输入
• 灵活的中断配置：触发类型设置（边沿检测、电平检测）
• 触发电平设置（高电平、低电平、双电平）
• 模拟外设：最多2 个12 位8 通道高精度SAR ADC
• 采样率高达3M SPS
• 内建参考电压
• 支持single、scan 两种模式
• 独立的结果寄存器，提供独立FIFO
• 可由软件、PWM、TIMER 触发，支持DMA
• 欠压检测（BOD）：支持欠压检测
• 支持欠压中断和复位选择
• 时钟源：20MHz/40MHz 精度可达 1% 的片内时钟源
• 32KHz 精度可达 5% 的片内时钟源
• 2~32MHz 片外晶振
• 温度传感器
• 环境工作温度： -40℃~105℃
• 保存温度： -40℃~150℃
• 湿度等级：MSL3
• 封装：LQFP64、LQFP100

• 工业控制
• 白色家电
• 电机驱动
